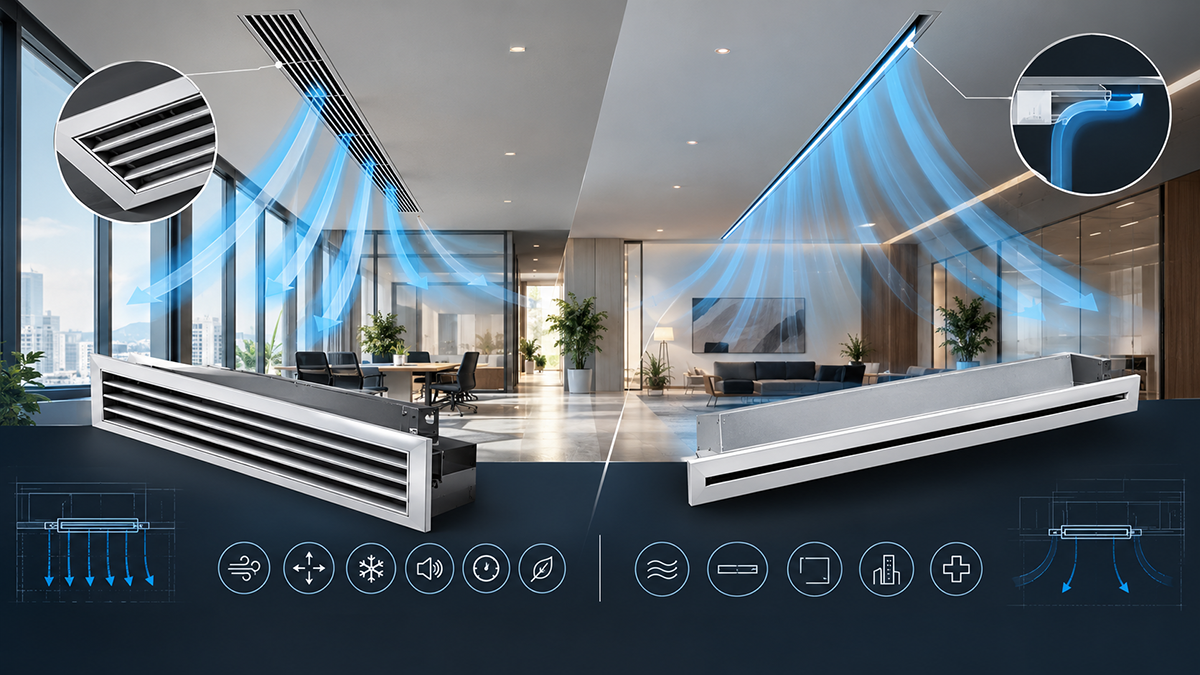

مقایسه دریچه خطی و نوار جریان هوا

انتخاب دریچه مناسب در سیستم‌های تهویه مطبوع (HVAC) تنها به ظاهر یا ابعاد محصول محدود نمی‌شود. نوع دریچه می‌تواند مستقیماً بر کیفیت توزیع هوا، آسایش حرارتی، سطح صدا، افت فشار و حتی مصرف انرژی سیستم تأثیر بگذارد. به همین دلیل، در طراحی حرفه‌ای تأسیسات مکانیکی، مهندسان علاوه بر دبی هوا، سرعت خروجی، الگوی پخش هوا و شرایط فضای اشغال را نیز بررسی می‌کنند تا مناسب‌ترین دریچه را انتخاب کنند.

دو محصول پرکاربرد در این حوزه، دریچه خطی و نوار جریان هوا هستند. هر دو برای توزیع هوای رفت در ساختمان استفاده می‌شوند، اما از نظر نحوه هدایت جریان، کاربرد، عملکرد و نتیجه نهایی تفاوت‌های مهمی دارند. در این مقاله با استناد به اصول طراحی ASHRAE، تفاوت این دو محصول را بررسی می‌کنیم تا انتخاب مناسب‌تری برای پروژه‌های ساختمانی، اداری، تجاری و صنعتی داشته باشید.

دریچه خطی یکی از متداول‌ترین تجهیزات توزیع هوا در سیستم‌های تهویه مطبوع است که از مجموعه‌ای از تیغه‌های افقی یا عمودی تشکیل شده و به‌صورت تیغه ثابت یا تیغه قابل تنظیم تولید می‌شود. این دریچه معمولاً برای هوای رفت و همچنین هوای برگشت استفاده شده و روی دیوار، سقف، کف و کنار پنجره‌ها نصب می‌شود.

طبق راهنمای طراحی ASHRAE، در مدل‌های دارای تیغه متحرک می‌توان مسیر پرتاب هوا را متناسب با شرایط فضا تغییر داد و از برخورد مستقیم جریان هوا با افراد جلوگیری کرد. این قابلیت باعث شده دریچه خطی یکی از پرکاربردترین گزینه‌ها در پروژه‌های تأسیساتی باشد.

ویژگی‌ها

• امکان هدایت جریان هوا در یک یا چند جهت

• مناسب برای نصب روی دیوار، سقف و کف

• قابلیت استفاده برای هوای رفت و برگشت

• امکان تغییر الگوی پرتاب در برخی مدل‌ها

• هماهنگی مناسب با فضاهای اداری، تجاری و صنعتی

به همین دلیل دریچه‌های خطی در ساختمان‌های اداری، فروشگاه‌ها، مراکز درمانی و بسیاری از پروژه‌های مسکونی کاربرد گسترده‌ای دارند.

نوار جریان هوا چیست؟

نوار جریان هوا که در استانداردهای بین‌المللی با عنوان Linear Slot Diffuser شناخته می‌شود، نوعی دریچه تأمین هوا است که هوا را از طریق یک یا چند شیار باریک و ممتد وارد فضا می‌کند. برخلاف دریچه خطی که از تیغه‌های مشخص تشکیل شده است، در این محصول خروجی هوا به‌صورت یک خط پیوسته دیده می‌شود و ظاهر مینیمال‌تری ایجاد می‌کند.

مطابق استاندارد ASHRAE، نوار جریان هوا می‌تواند به‌صورت قطعات مجزا یا طول‌های کاملاً پیوسته اجرا شود و با استفاده از پلنیوم مناسب، توزیع یکنواخت‌تری از هوا ایجاد کند. همچنین بسیاری از مدل‌ها قابلیت تغییر جهت جریان از حالت عمودی تا افقی را دارند که انعطاف بالایی در طراحی فراهم می‌کند.

ویژگی‌های نوار جریان هوا

• ایجاد جریان یکنواخت و خطی

• اجرای طول‌های ممتد در سقف

• ظاهر مدرن و مینیمال

• مناسب برای ساختمان‌های اداری، هتل‌ها و مراکز درمانی

• امکان استفاده از یک یا چند شیار خروجی

استفاده از پلنیوم مناسب در پشت نوار جریان هوا نیز نقش مهمی در یکنواخت شدن توزیع هوا دارد.

تفاوت‌ها

اگرچه هر دو محصول وظیفه توزیع هوای رفت را بر عهده دارند، اما نحوه عملکرد آن‌ها یکسان نیست.

دریچه خطی معمولاً جریان هوا را در یک جهت مشخص هدایت می‌کند و برای کنترل دقیق مسیر پرتاب هوا گزینه مناسبی است. در مقابل، نوار جریان هوا به‌گونه‌ای طراحی شده که جریان را به‌صورت یکنواخت در امتداد سقف یا دیوار پخش کند و سپس هوا به‌آرامی وارد فضای اشغال شود.

از نظر ظاهری نیز تفاوت قابل توجهی وجود دارد. دریچه خطی ظاهر کلاسیک‌تری دارد، در حالی که نوار جریان هوا بیشتر در پروژه‌های معماری مدرن استفاده می‌شود؛ زیرا خطوط ممتد و یکپارچه‌ای در سقف ایجاد می‌کند.

طبق توصیه‌های ASHRAE، هر دو محصول می‌توانند در طول‌های بلند اجرا شوند، اما نوار جریان هوا برای اجرای کاملاً پیوسته طراحی شده است، در حالی که دریچه‌های خطی بیشتر برای کنترل جهت جریان و برخی کاربردهای خاص مانند نصب کنار پنجره‌ها یا کف ساختمان مورد استفاده قرار می‌گیرند.

چرا سرعت هوا اهمیت دارد؟

یکی از مهم‌ترین عوامل در انتخاب هر دریچه، سرعت خروج هوا است. سرعت مناسب باعث می‌شود هوا بدون ایجاد مزاحمت به ناحیه اشغال برسد و با هوای محیط به‌خوبی مخلوط شود.

اگر سرعت هوا بیش از حد زیاد باشد، معمولاً مشکلاتی مانند افزایش سطح صدا، ایجاد احساس باد مستقیم، افزایش افت فشار سیستم، مصرف انرژی بیشتر فن و کاهش آسایش حرارتی ایجاد می‌شود.

در مقابل، سرعت بسیار کم نیز می‌تواند باعث نرسیدن هوا به محل موردنظر، اختلاط ضعیف هوا، ایجاد اختلاف دما در بخش‌های مختلف فضا و کاهش عملکرد سیستم تهویه شود.

استانداردهای طراحی ASHRAE تأکید می‌کنند که هدف اصلی طراحی دریچه، رساندن جریان هوا به فضای اشغال با حفظ سرعت مناسب و جلوگیری از ایجاد جریان مزاحم (Draft) است.

اثر کوآندا و نقش آن در عملکرد نوار جریان هوا

یکی از مهم‌ترین مفاهیم علمی مرتبط با نوار جریان هوا، اثر کوآندا (Coanda Effect) است. اثر کوآندا پدیده‌ای است که طی آن جریان هوا پس از خروج از دریچه، تمایل پیدا می‌کند به سطح نزدیک خود، مانند سقف، بچسبد و در امتداد آن حرکت کند. این رفتار باعث می‌شود هوا پیش از رسیدن به افراد، با هوای محیط مخلوط شود و توزیع یکنواخت‌تری ایجاد کند.

در نوار جریان هوا، این ویژگی نقش مهمی در افزایش آسایش حرارتی دارد، زیرا احتمال برخورد مستقیم جریان سرد یا گرم با افراد کاهش پیدا می‌کند. به همین دلیل این نوع دریچه در ساختمان‌های اداری، هتل‌ها و فضاهایی که کیفیت آسایش اهمیت بالایی دارد، کاربرد گسترده‌ای پیدا کرده است.

در چه پروژه‌هایی انتخاب بهتری است؟

دریچه خطی معمولاً زمانی انتخاب می‌شود که کنترل دقیق جهت جریان هوا اهمیت بیشتری داشته باشد.

این محصول برای پروژه‌های اداری، فروشگاه‌ها، فضاهای صنعتی، نصب کنار پنجره‌ها، کاربردهای کف و دیوار و همچنین سیستم‌های توزیع هوای زیرکف (UFAD) گزینه مناسبی محسوب می‌شود.

در بسیاری از این کاربردها، زاویه تیغه‌ها می‌تواند برای هدایت بهتر جریان هوا تنظیم شود و از برخورد مستقیم جریان با افراد جلوگیری کند.

نوار جریان هوا در چه پروژه‌هایی کاربرد بیشتری دارد؟

نوار جریان هوا بیشتر در پروژه‌هایی استفاده می‌شود که علاوه بر عملکرد، ظاهر معماری نیز اهمیت دارد.

این محصول معمولاً در ساختمان‌های اداری مدرن، هتل‌ها، مراکز درمانی، مراکز خرید، لابی ساختمان‌ها و فضاهای دارای سقف کاذب طولانی استفاده می‌شود.

امکان اجرای طول‌های پیوسته باعث می‌شود این محصول با طراحی داخلی هماهنگی بیشتری ایجاد کند و در عین حال توزیع مناسبی از هوا ارائه دهد.

مهم‌ترین عوامل انتخاب دریچه مناسب

انتخاب صحیح دریچه تنها بر اساس ظاهر انجام نمی‌شود و باید مجموعه‌ای از پارامترهای فنی بررسی شوند.

مهم‌ترین عواملی که در انتخاب دریچه مناسب نقش دارند عبارت‌اند از دبی هوا (CFM یا L/s)، سرعت خروج هوا، افت فشار (Pa)، فاصله پرتاب هوا (Throw)، سطح صدای مجاز (NC)، ارتفاع سقف، محل قرارگیری افراد و نوع کاربری ساختمان.

مطابق راهنماهای ASHRAE، عملکرد واقعی هر دریچه باید بر اساس اطلاعات فنی سازنده و شرایط پروژه ارزیابی شود، زیرا حتی بهترین دریچه نیز در صورت انتخاب نادرست می‌تواند باعث افزایش صدا، کاهش آسایش و افزایش مصرف انرژی شود.

جمع‌بندی

انتخاب بین دریچه خطی و نوار جریان هوا به نیاز واقعی پروژه بستگی دارد و هیچ‌کدام را نمی‌توان به‌عنوان گزینه برتر برای تمام ساختمان‌ها معرفی کرد.

اگر پروژه به کنترل دقیق جهت پرتاب هوا، نصب روی دیوار یا کاربردهای صنعتی و کنار پنجره نیاز داشته باشد، دریچه خطی انتخاب مناسبی خواهد بود. در مقابل، اگر هدف ایجاد ظاهری مدرن، اجرای خطوط ممتد در سقف و توزیع یکنواخت هوا باشد، نوار جریان هوا معمولاً عملکرد مطلوب‌تری ارائه می‌دهد.

در نهایت، رعایت اصول طراحی مبتنی بر استانداردهای ASHRAE، بررسی دبی هوا، سرعت خروج، افت فشار و الگوی پخش هوا، مهم‌ترین عوامل برای انتخاب صحیح دریچه در سیستم‌های تهویه مطبوع هستند. تصمیم درست در این مرحله نه‌تنها کیفیت توزیع هوا را بهبود می‌بخشد، بلکه باعث افزایش آسایش کاربران، کاهش مصرف انرژی و عملکرد بهینه کل سیستم HVAC خواهد شد.
