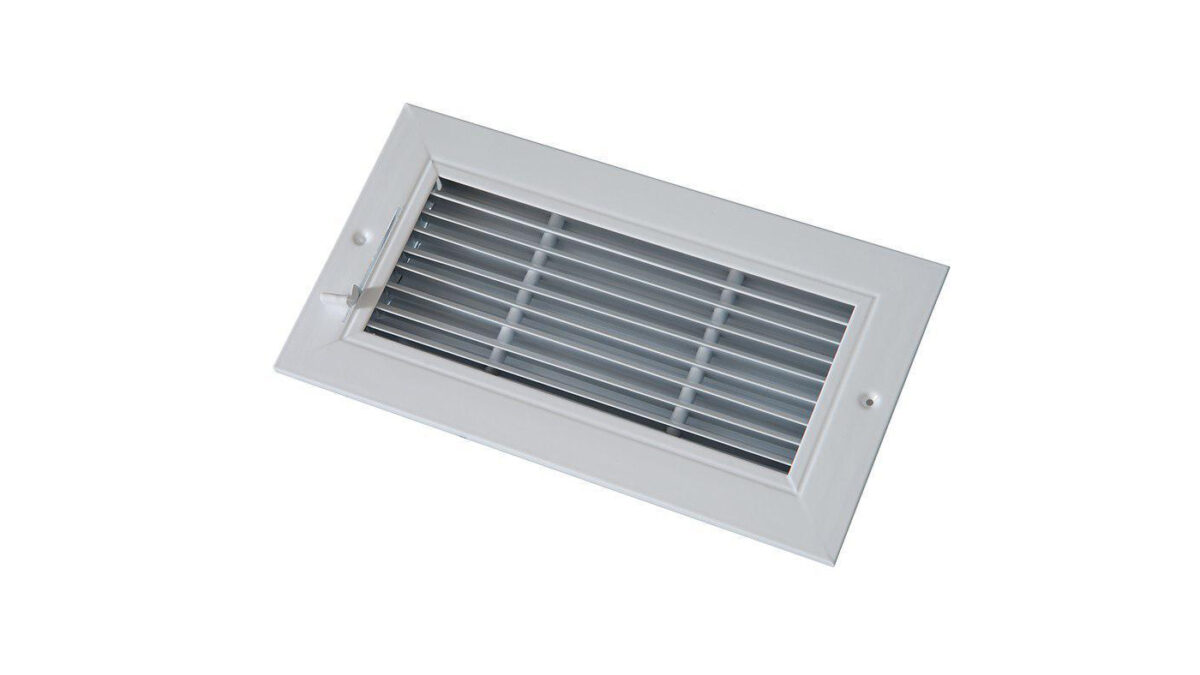

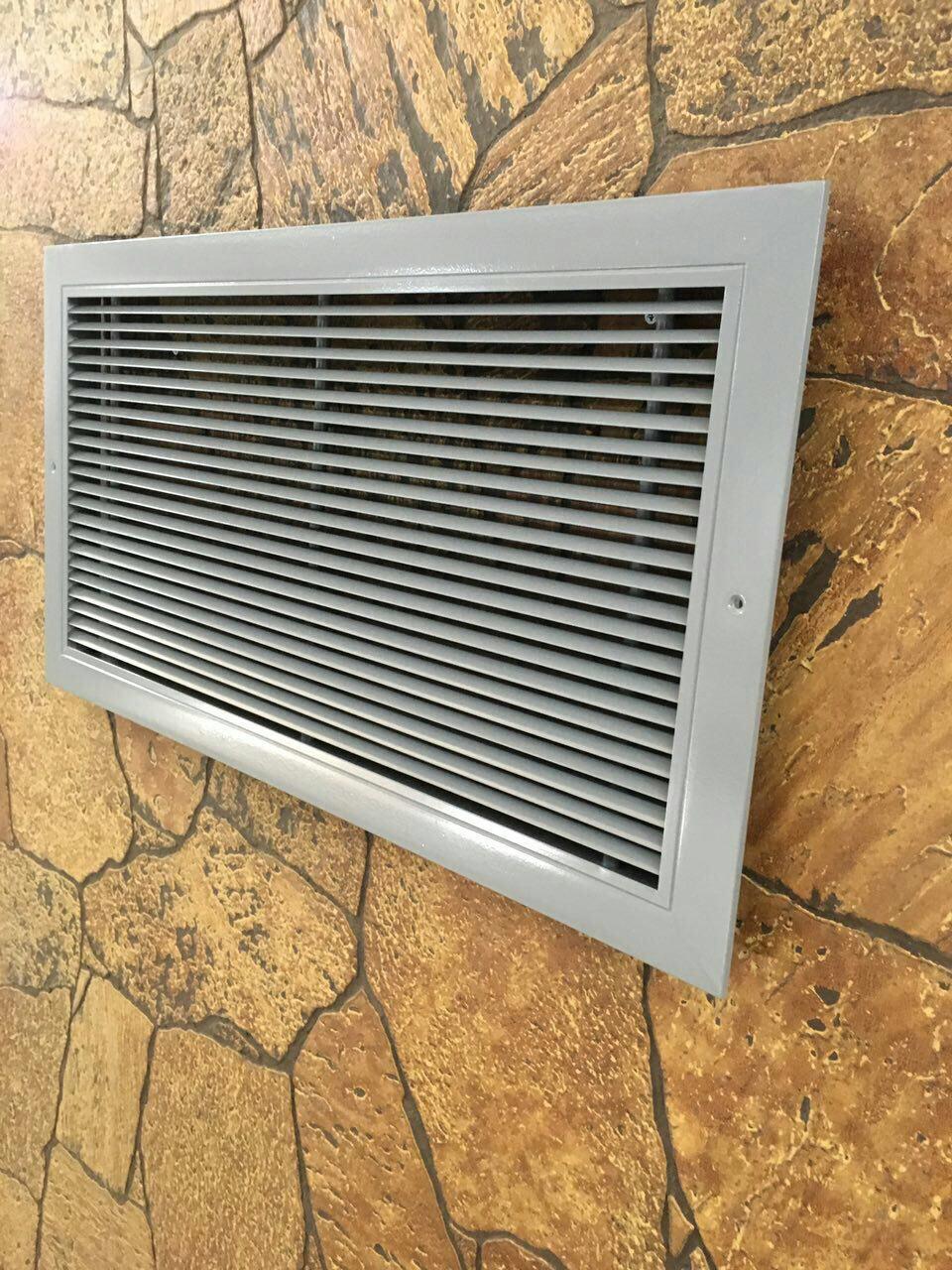

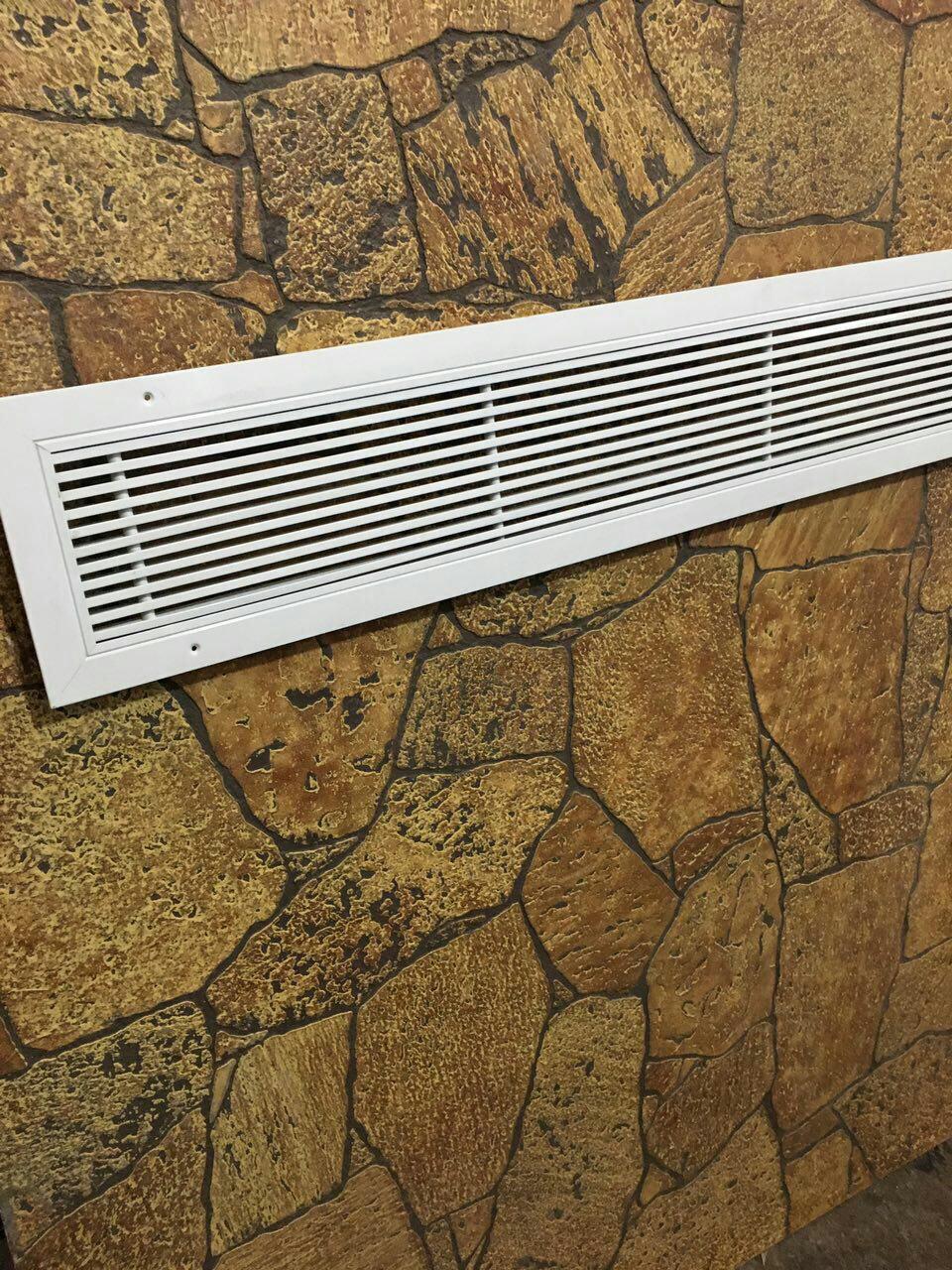

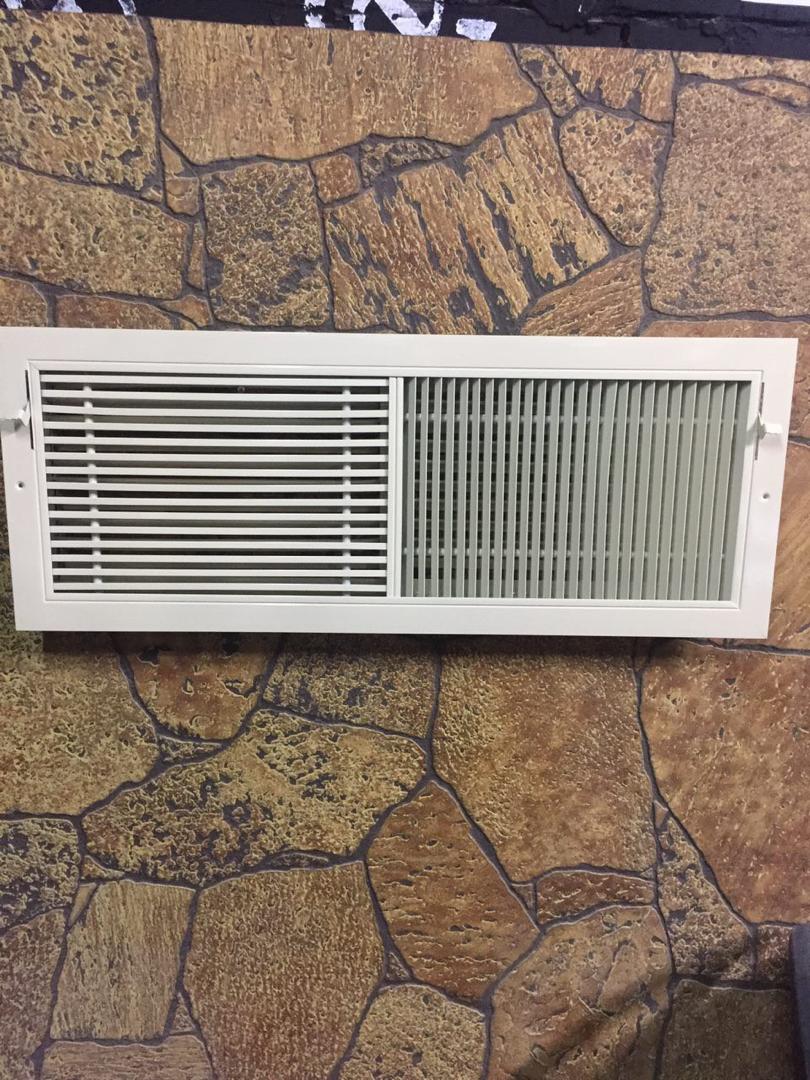

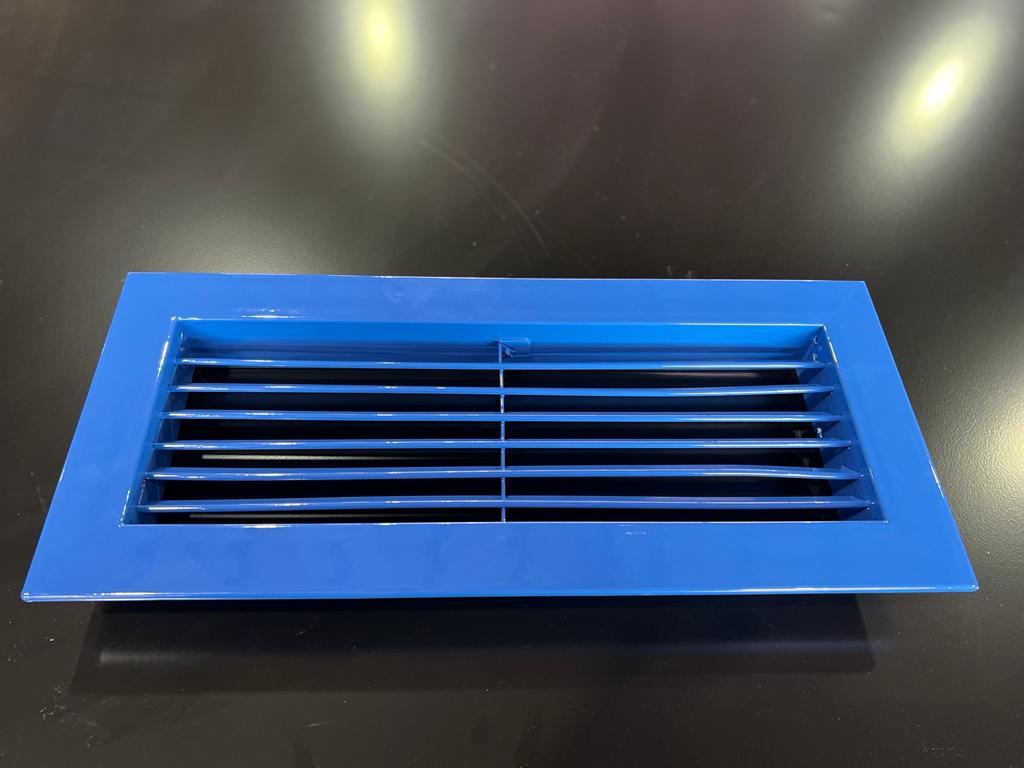

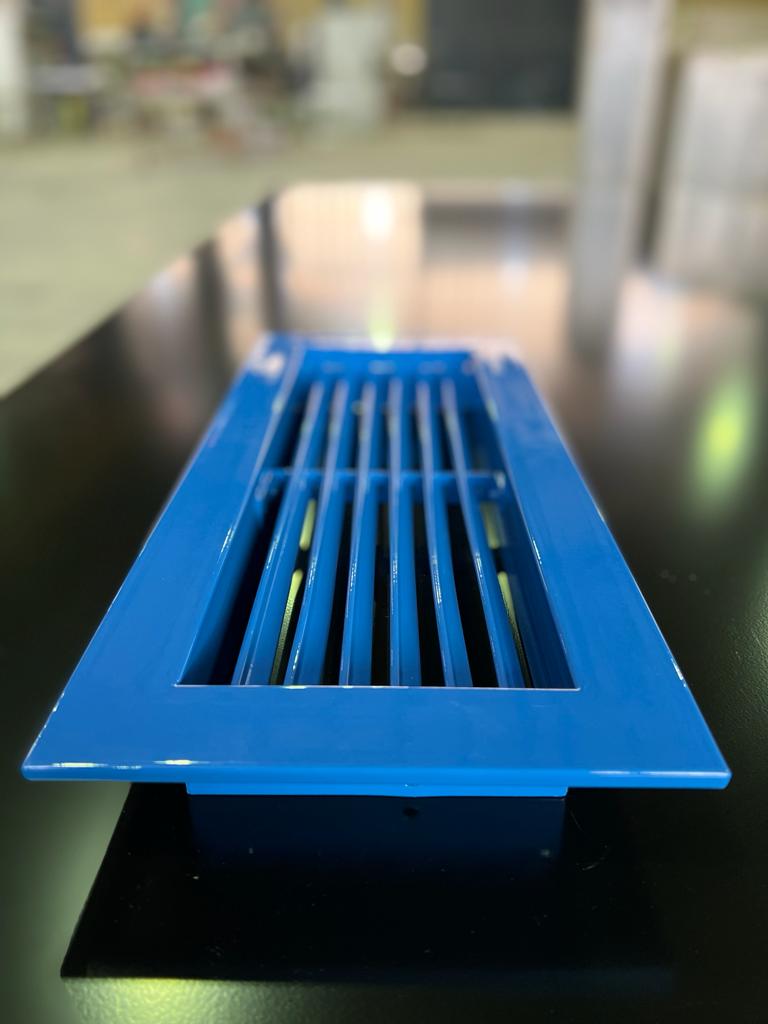

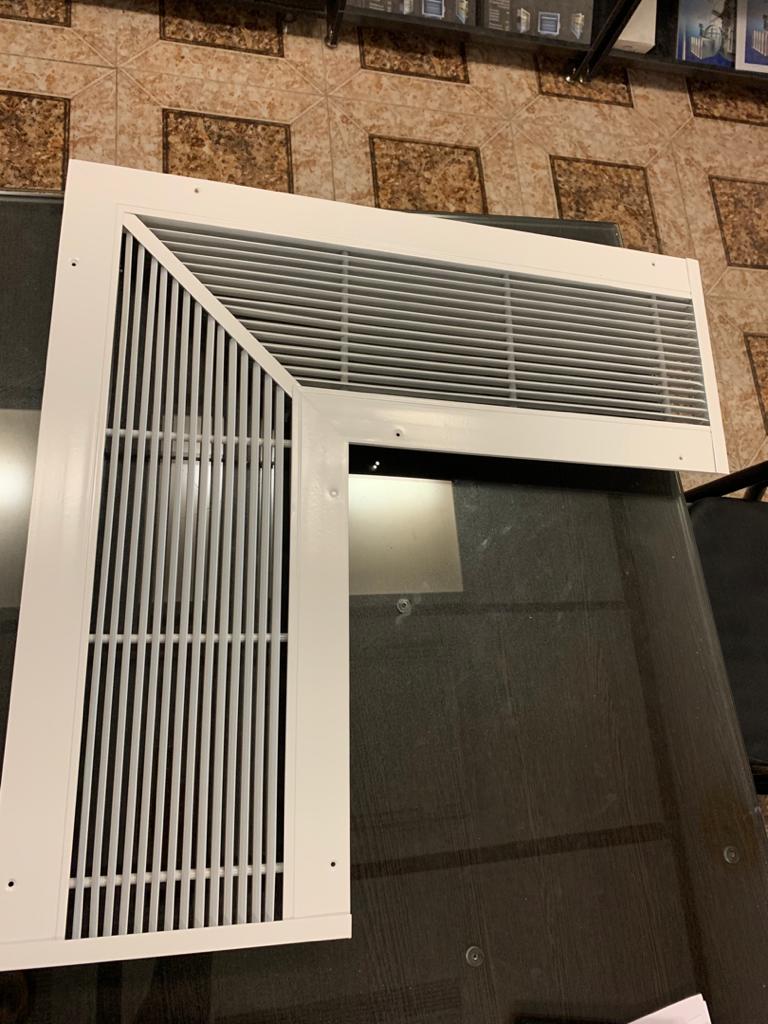

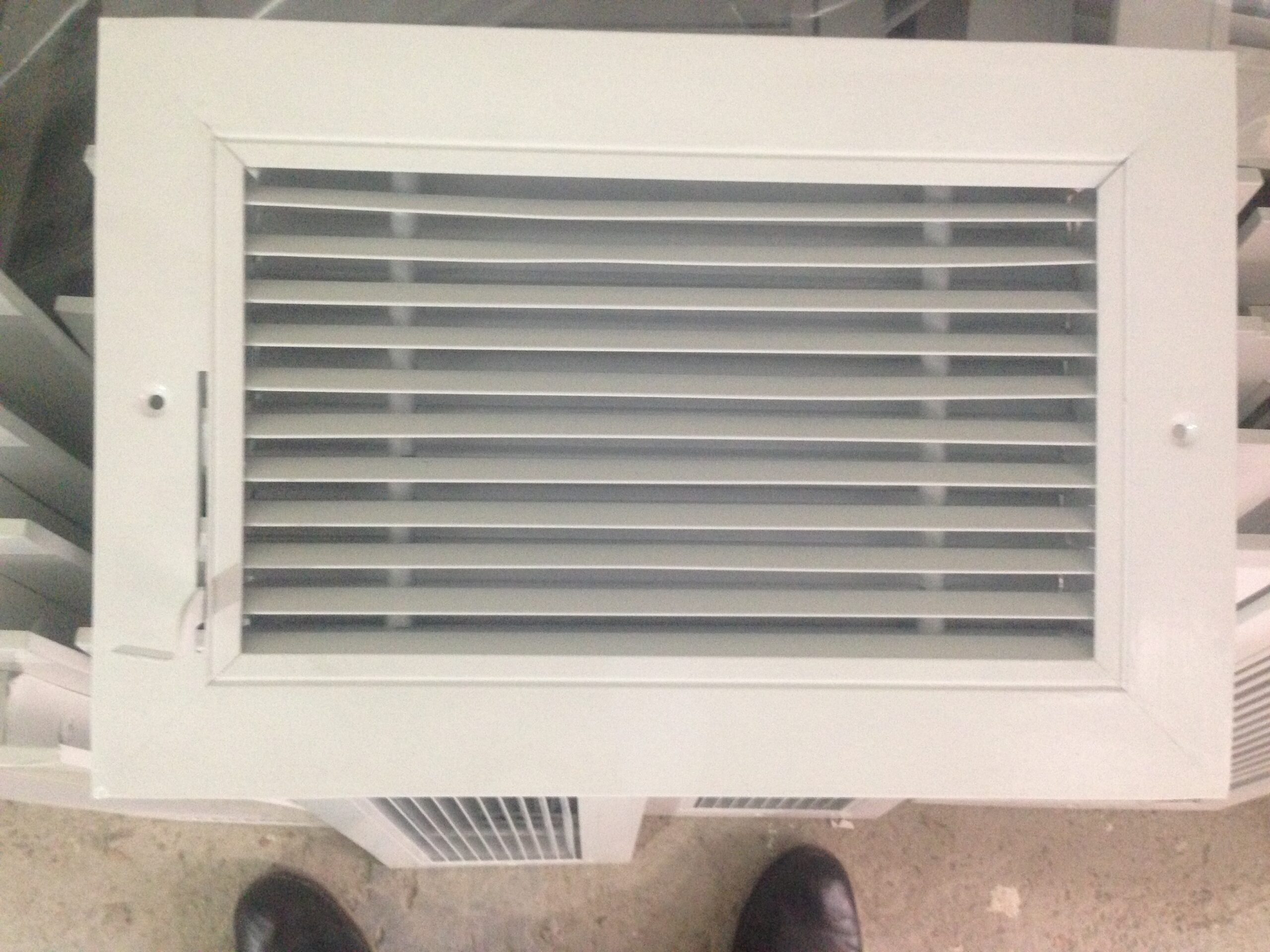

دریچه خطی ۳۰ درجه یا 30 Deflection Linear Bar Grille یکی از مدل‌های دریچه خطی با پره‌های ثابت است که برای توزیع هوای رفت در سیستم‌های تهویه مطبوع استفاده می‌شود. این مدل با زاویه ثابت ۳۰ درجه، جهت خروج هوا را در امتداد الگوی خطی دریچه تعیین می‌کند و برای کاربردهایی مانند هوای رفت فن‌کویل و اسپلیت داکت قابل استفاده است. در برخی کاربردها نیز خانواده Linear Bar Grille برای هوای برگشت مورد استفاده قرار می‌گیرد.
این محصول از آلومینیوم ساخته می‌شود و با پوشش پیش‌فرض رنگ پودری کوره‌ای الکترواستاتیک RAL 9016 ارائه می‌شود. امکان انتخاب رنگ‌های دیگر نیز با درخواست مشتری وجود دارد. مدل‌های ۰، ۱۵ و ۳۰ درجه در خانواده دریچه‌های خطی، امکان انتخاب زاویه پره متناسب با الگوی موردنیاز توزیع هوا را فراهم می‌کنند.
کاربرد در سیستم‌های تهویه مطبوع
کاربرد اصلی مدل 30 درجه در پروژه‌های تهویه مطبوع، استفاده برای هوای رفت فن‌کویل و اسپلیت داکت است. در این حالت، دریچه در مسیر خروج هوای سیستم قرار می‌گیرد و جریان هوا را با الگوی خطی و زاویه ثابت ۳۰ درجه وارد فضا می‌کند.
خانواده Linear Bar Grille برای کاربردهای مختلف هوای رفت و برگشت در سیستم‌های تهویه مورد استفاده قرار می‌گیرد. بنابراین این مدل علاوه بر کاربرد در هوای رفت، در شرایطی که دریچه خطی برای مسیر هوای برگشت موردنیاز باشد نیز قابل استفاده است.
کاربرد نهایی محصول به طراحی سیستم، محل قرارگیری دریچه و نوع جریان هوای موردنیاز بستگی دارد.
الگوی توزیع هوا
الگوی توزیع هوا در مدل 30 درجه، خطی است. پره‌های ثابت دریچه در امتداد طول محصول قرار گرفته‌اند و زاویه ۳۰ درجه، جهت انحراف جریان هوا را مشخص می‌کند.
در خانواده Linear Bar Grille، مدل‌هایی با زوایای ثابت ۰، ۱۵ و ۳۰ درجه ارائه می‌شوند. تفاوت این مدل‌ها در زاویه پره و در نتیجه جهت خروج جریان هوا است.

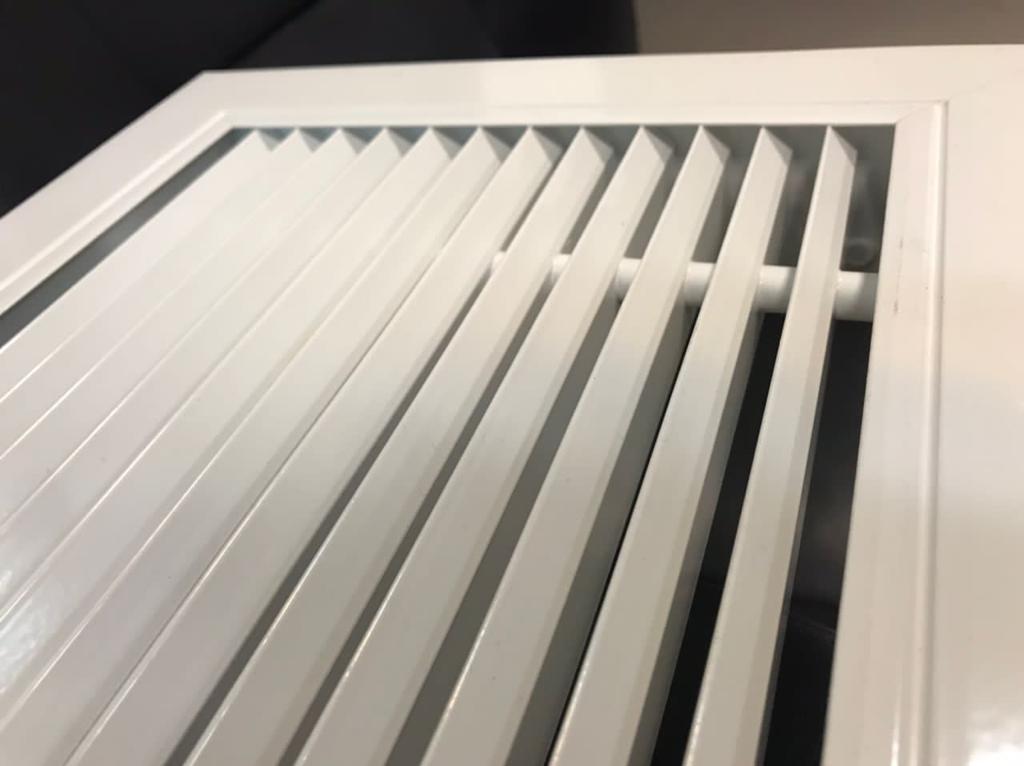

در مدل ۳۰ درجه، پره‌ها با زاویه مشخصی نسبت به سطح دریچه قرار گرفته‌اند. به همین دلیل، این مدل برای پروژه‌هایی مناسب است که به یک الگوی خروج هوای خطی با انحراف ثابت ۳۰ درجه نیاز دارند.
طراحی و ساختار محصول

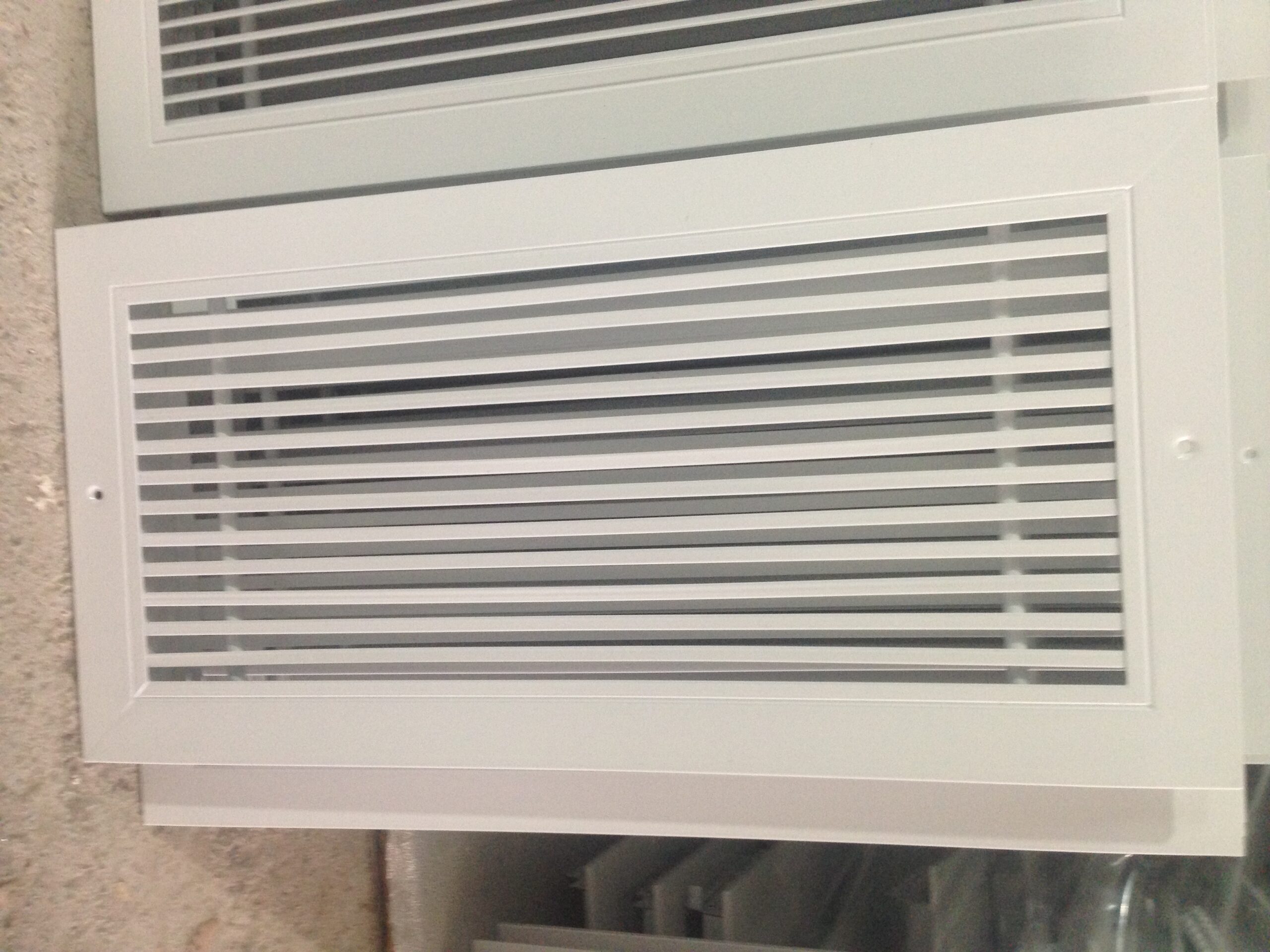

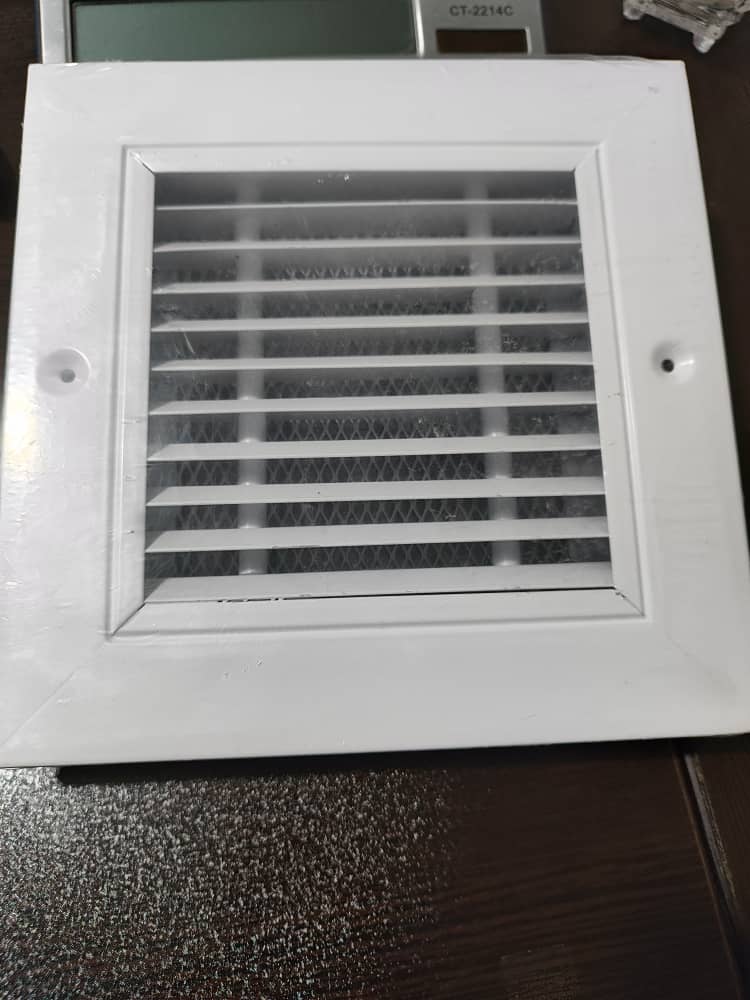

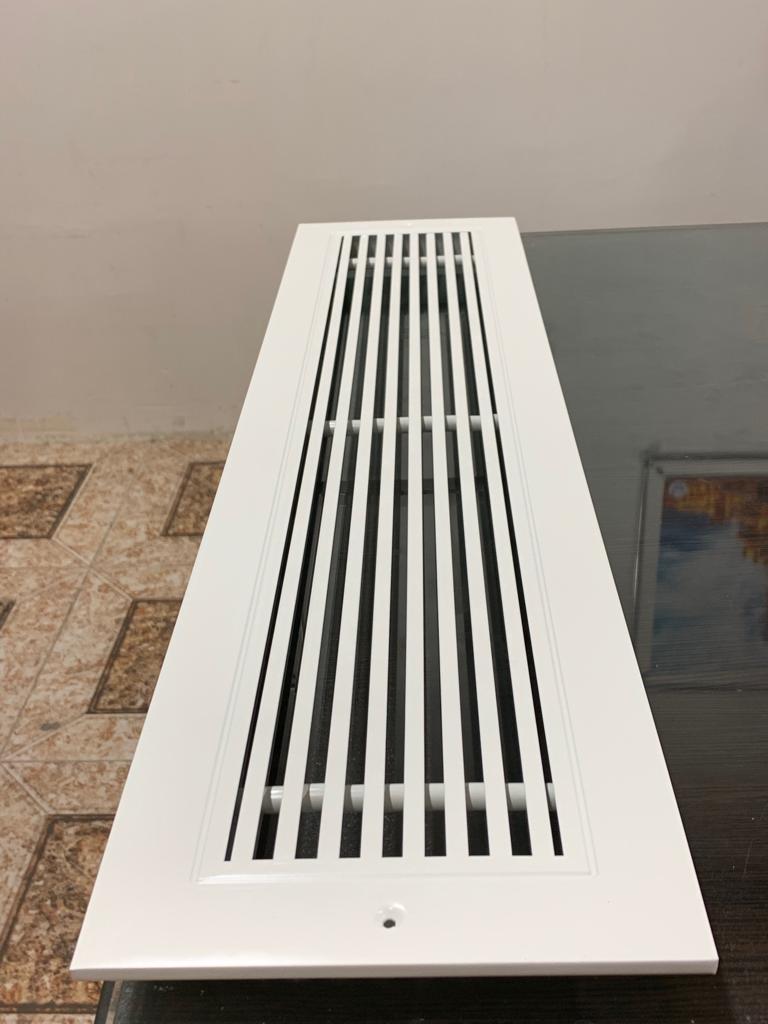

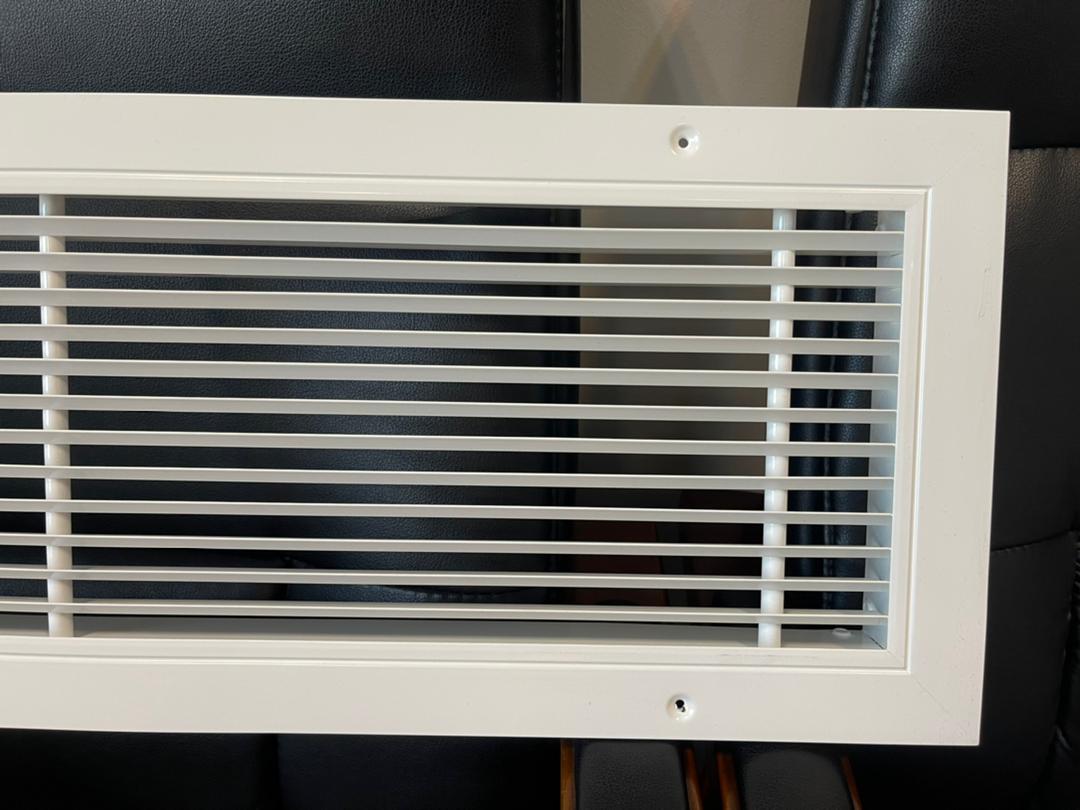

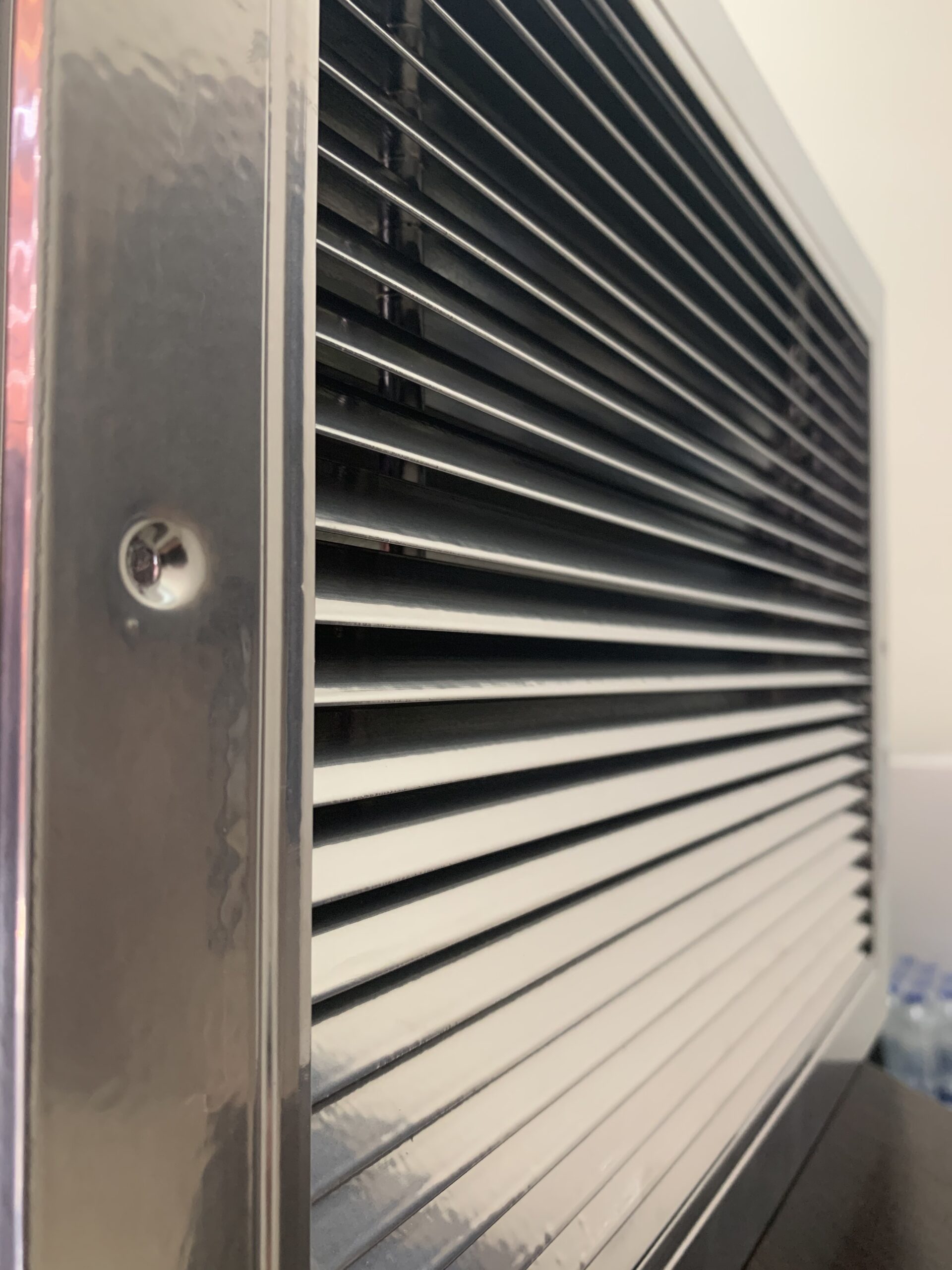

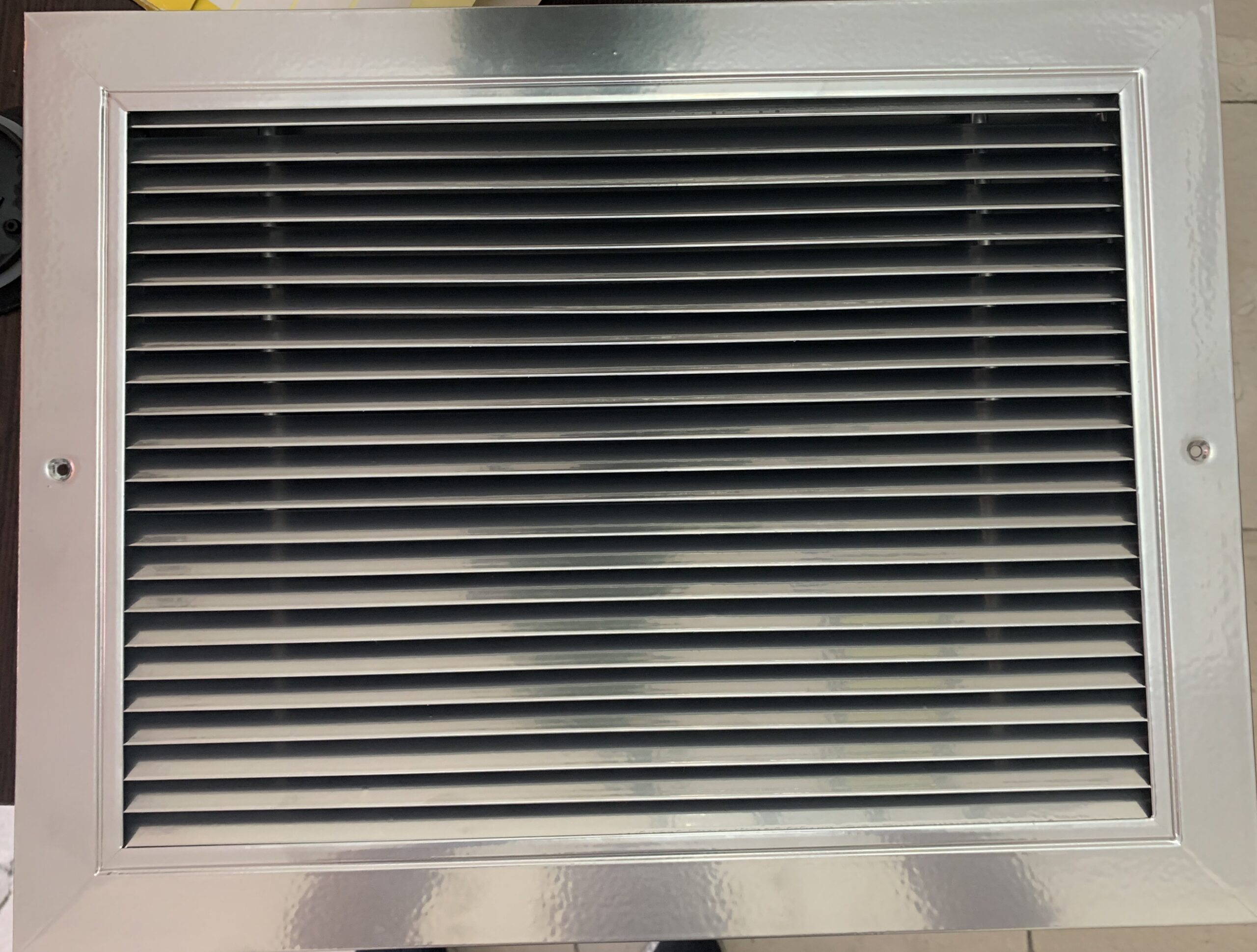

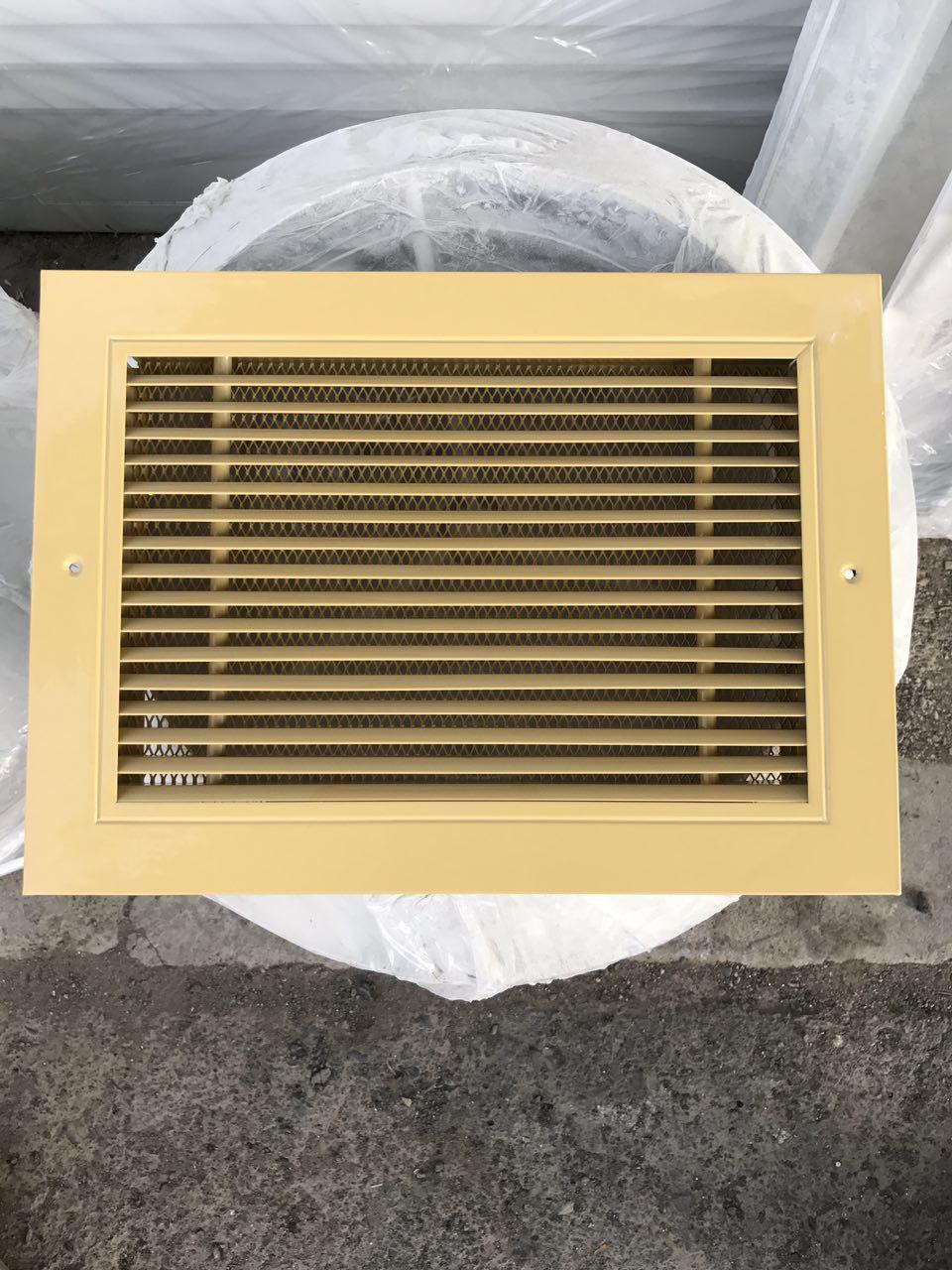

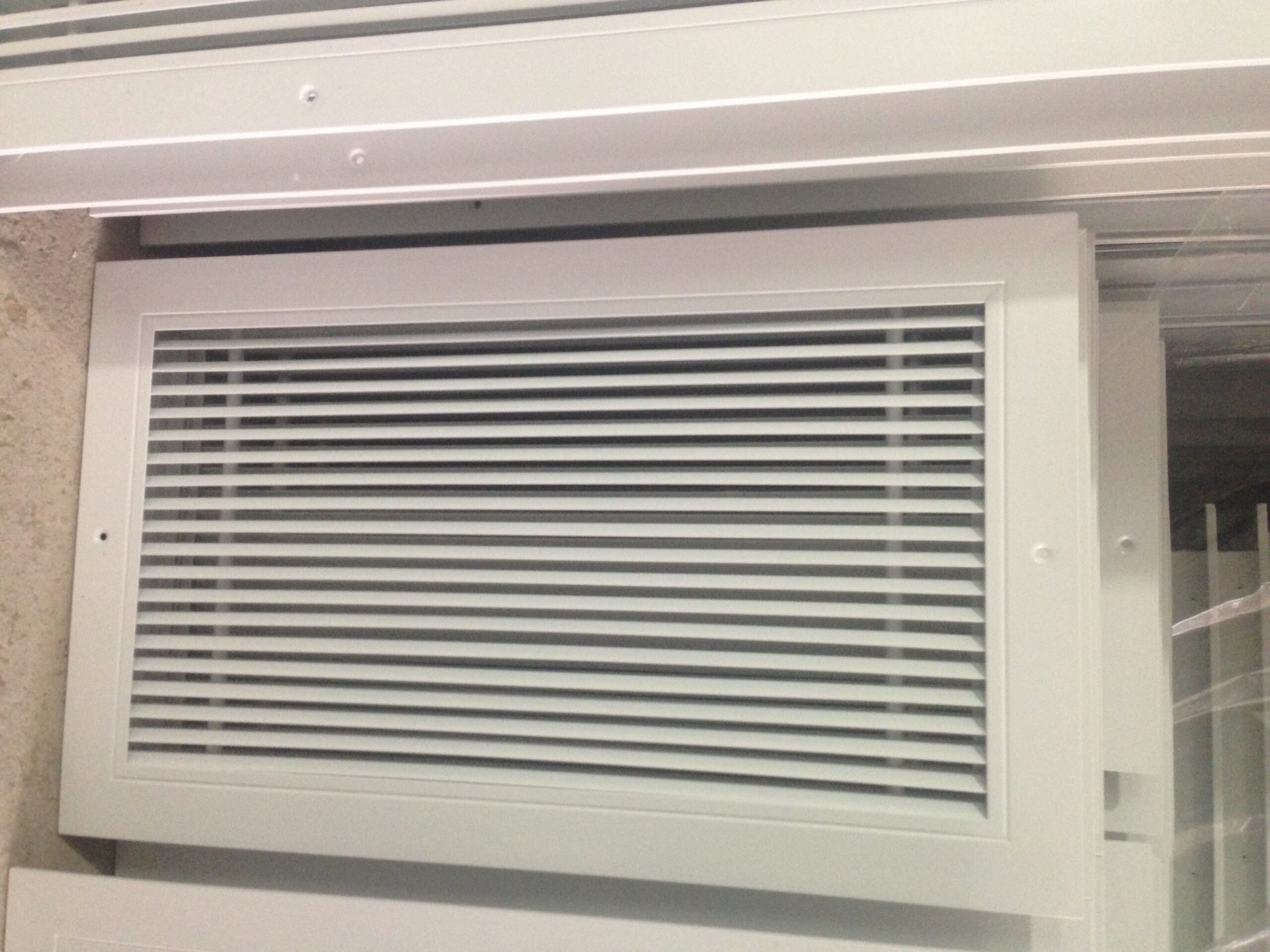

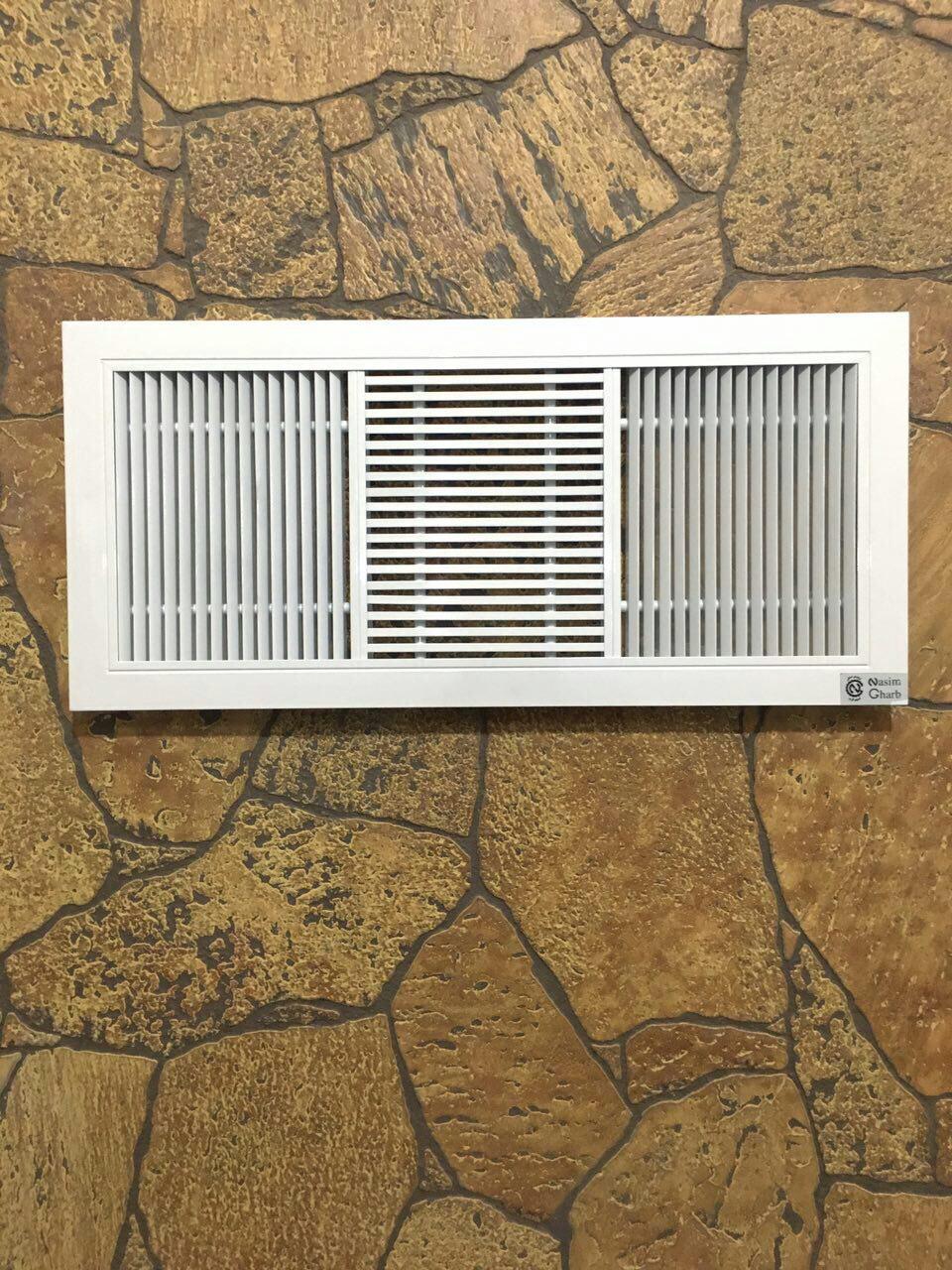

ساختار این دریچه، شامل یک قاب خطی و مجموعه‌ای از پره‌های ثابت است. پره‌ها در امتداد طول دریچه قرار می‌گیرند و ظاهر کشیده و خطی محصول را ایجاد می‌کنند.

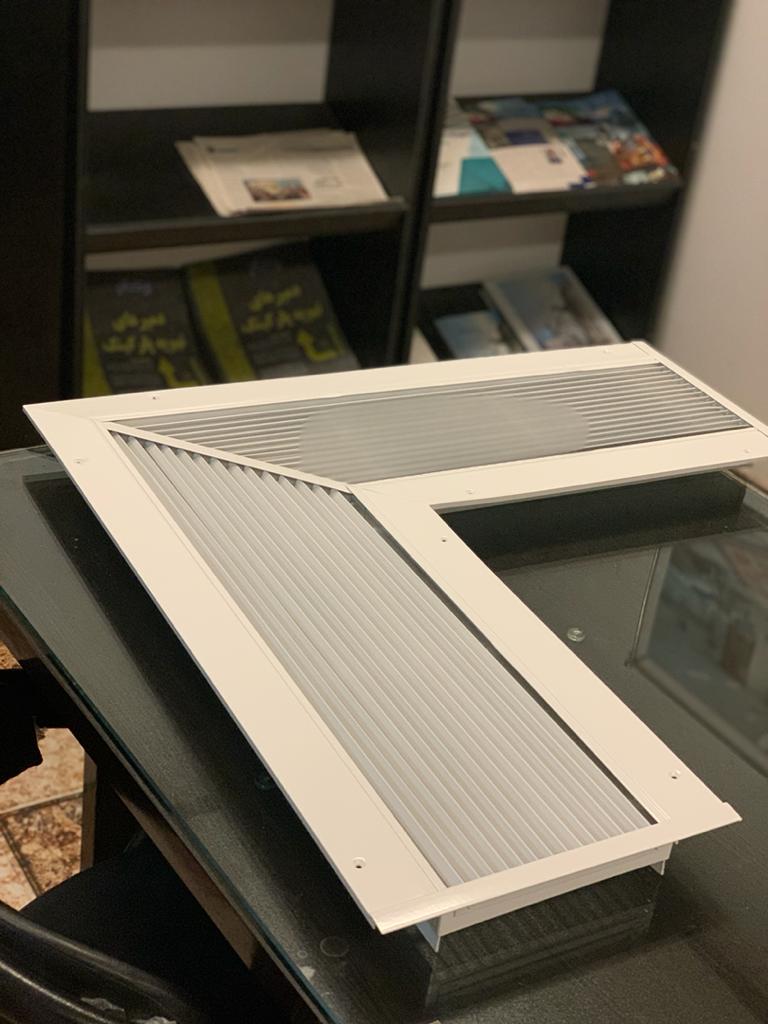

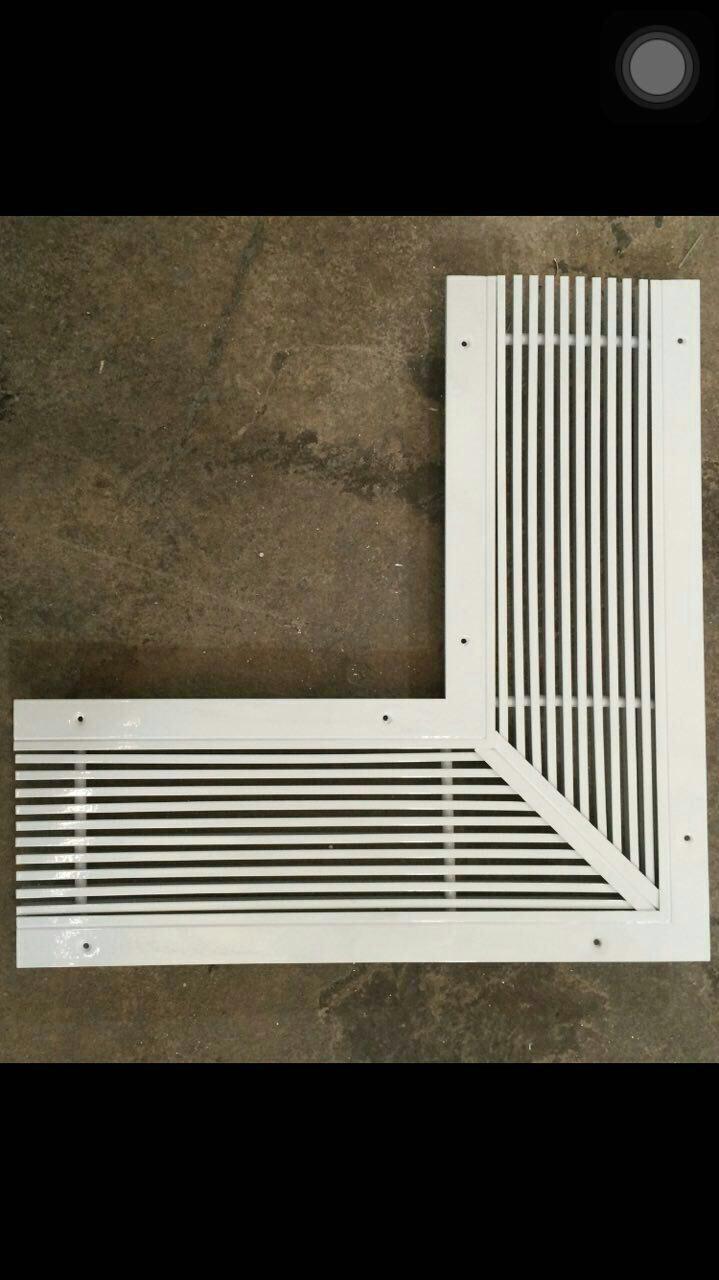

در مدل‌های Linear Bar Grille، ساختار پره‌ها به‌گونه‌ای است که جهت جریان هوا از طریق زاویه ثابت آن‌ها تعیین می‌شود. در برخی محصولات این خانواده، جزئیاتی مانند ساختار قاب و گوشه‌های میترشده نیز در طراحی محصول لحاظ شده است.
برای نمونه، سری 4900 شرکت Nailor با ساختار آلومینیومی و گوشه‌های میترشده معرفی شده است. این اطلاعات مربوط به ساختار نمونه مورد اشاره است و نباید به تمام مدل‌های Linear Bar Grille تعمیم داده شود.
جنس، پوشش و رنگ
جنس این محصول آلومینیوم است. پوشش پیش‌فرض مدل 30 درجه، رنگ پودری کوره‌ای الکترواستاتیک RAL 9016 است و در صورت درخواست مشتری، رنگ‌های دیگر نیز قابل ارائه هستند.

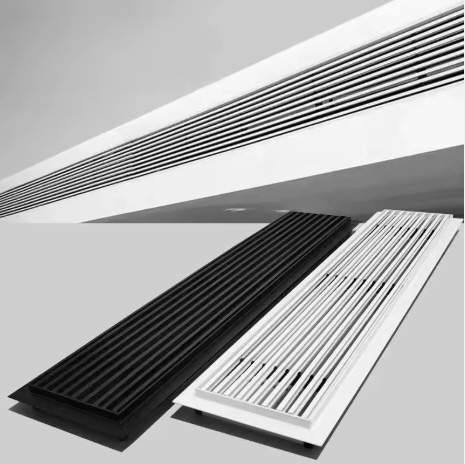

امکان انتخاب رنگ‌های مختلف باعث می‌شود محصول بتواند از نظر ظاهری با عناصر معماری مانند سقف یا دیوار هماهنگ شود. این موضوع به‌خصوص در پروژه‌هایی اهمیت دارد که دریچه بخشی از طراحی قابل مشاهده فضای داخلی است.
هوای رفت و برگشت
این مدل عمدتاً برای هوای رفت در سیستم‌های تهویه مطبوع استفاده می‌شود و می‌تواند در مسیر توزیع هوای فن‌کویل و اسپلیت داکت قرار گیرد.
در کاربرد هوای رفت، زاویه ثابت پره‌ها جهت خروج هوا را مشخص می‌کند. بنابراین مدل ۳۰ درجه برای شرایطی کاربرد دارد که جریان هوا باید با همین زاویه از دریچه خارج شود.
خانواده Linear Bar Grille در برخی کاربردها برای هوای برگشت نیز استفاده می‌شود. بنابراین هنگام انتخاب مدل، نوع استفاده به‌عنوان دریچه هوای رفت یا برگشت باید با طراحی سیستم تهویه هماهنگ باشد.
مدل‌های مشابه
در مجموعه دریچه‌های خطی ST.Air، مدل‌های دیگری با زاویه متفاوت پره نیز وجود دارند:
- دریچه خطی ۱۵ درجه – ST.L15
- دریچه خطی ۰ درجه – ST.L00
تفاوت اصلی این مدل‌ها در زاویه ثابت پره‌هاست. مدل ۳۰ درجه دارای بیشترین انحراف در میان این سه مدل است و مدل‌های ۱۵ و ۰ درجه به‌ترتیب زاویه کمتری دارند.
این تقسیم‌بندی امکان انتخاب مدل مناسب بر اساس جهت موردنیاز جریان هوا را فراهم می‌کند.
تجهیزات جانبی
برای این محصول تجهیزات جانبی مختلفی قابل ارائه است که بسته به مشخصات سفارش و نحوه اتصال دریچه به مسیر هوا انتخاب می‌شوند.
تجهیزات جانبی قابل ارائه شامل موارد زیر است:

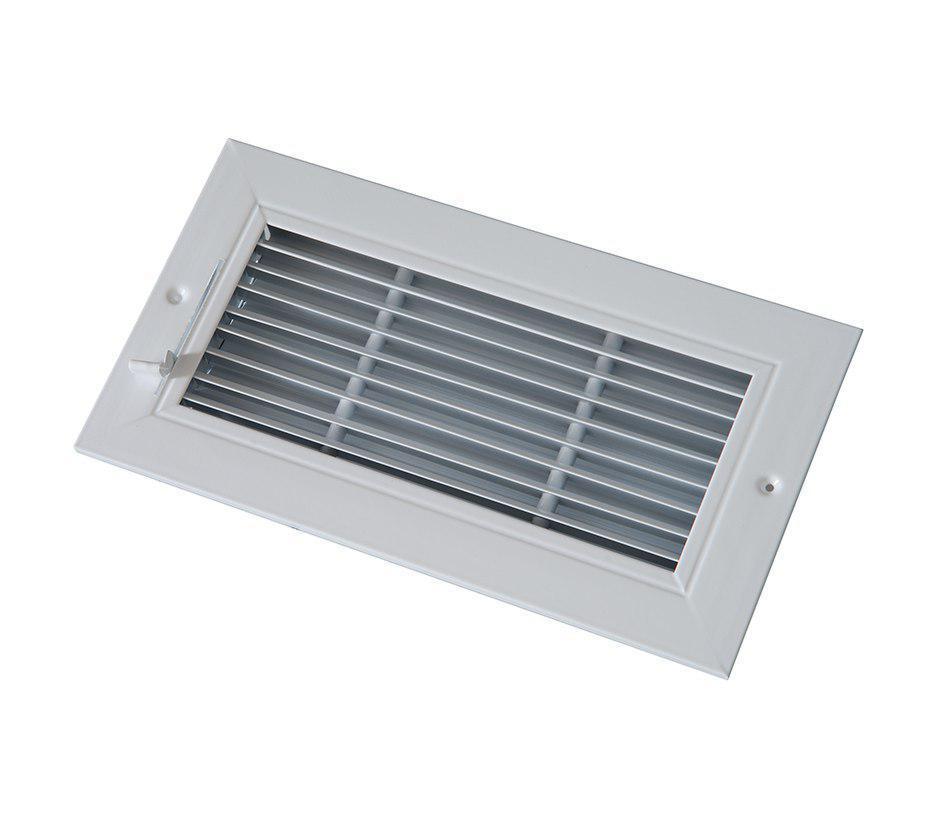

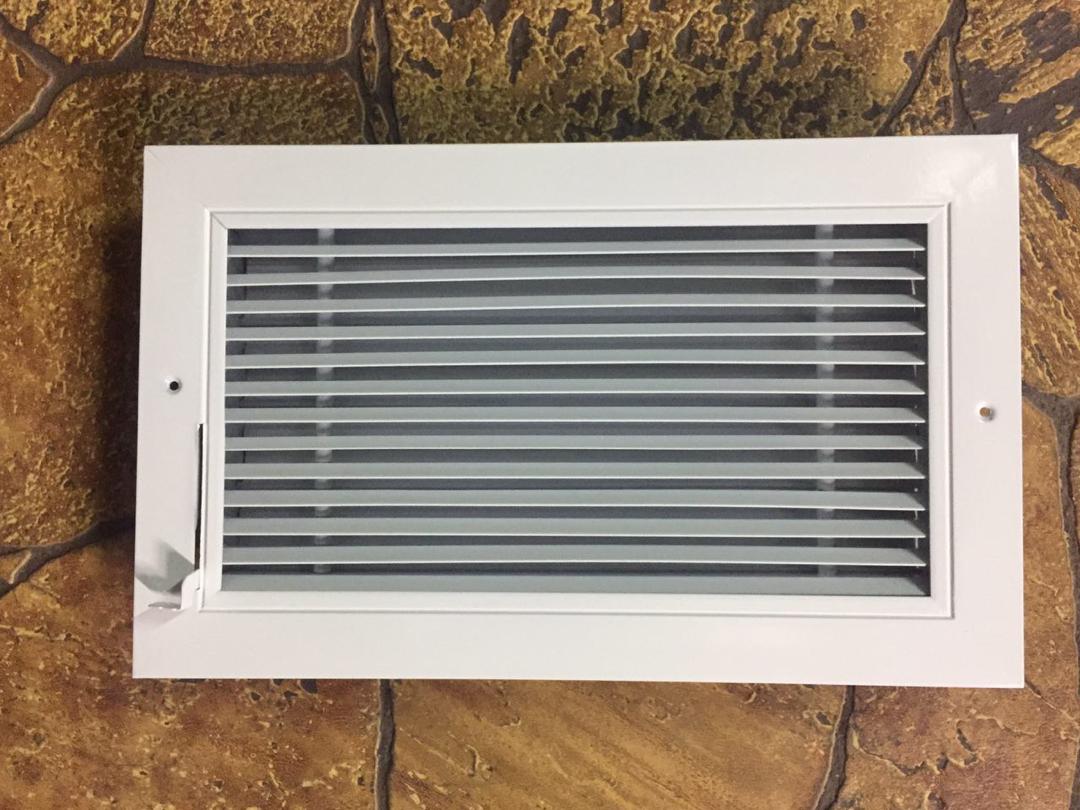

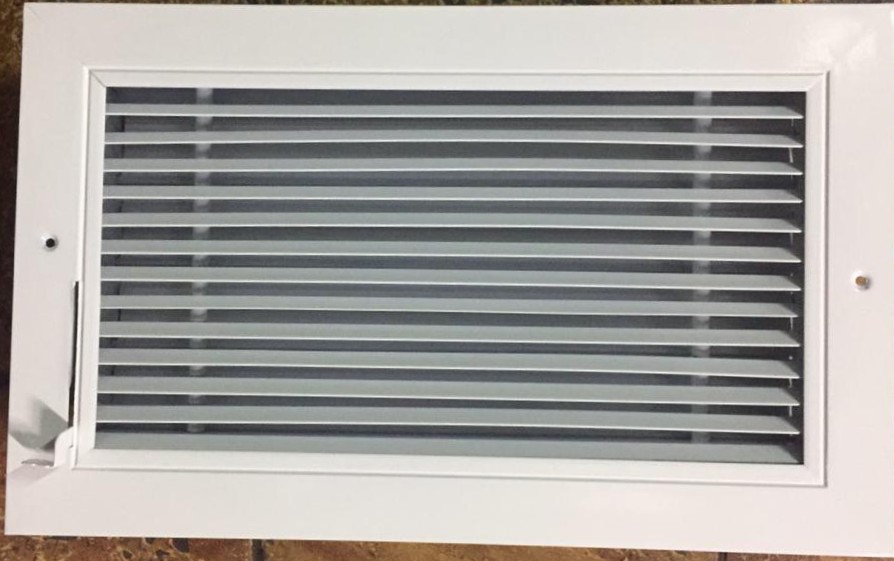

- دمپر پشت دریچه‌ای اهرمی از جنس آلومینیوم
- دمپر پشت دریچه‌ای ولومی از جنس گالوانیزه
- دمپر پشت دریچه‌ای چرخ‌دنده‌ای از جنس آلومینیوم
- دمپر پشت دریچه‌ای موتوری
- باکس تبدیل پشت دریچه‌ای
در خانواده Linear Bar Grille نیز استفاده از دمپر به‌عنوان یکی از تجهیزات جانبی برای کنترل حجم هوا در برخی محصولات پیش‌بینی شده است.

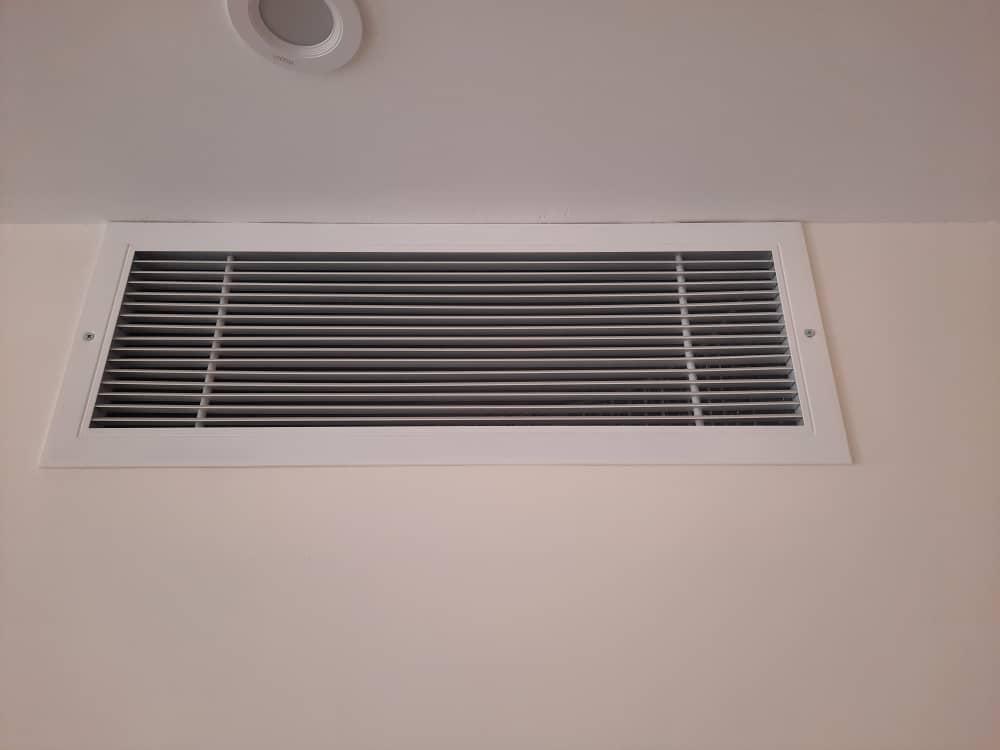

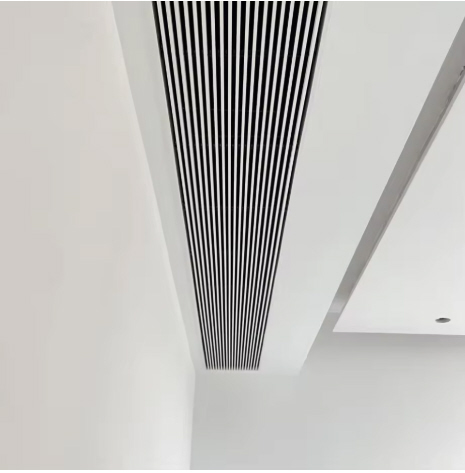

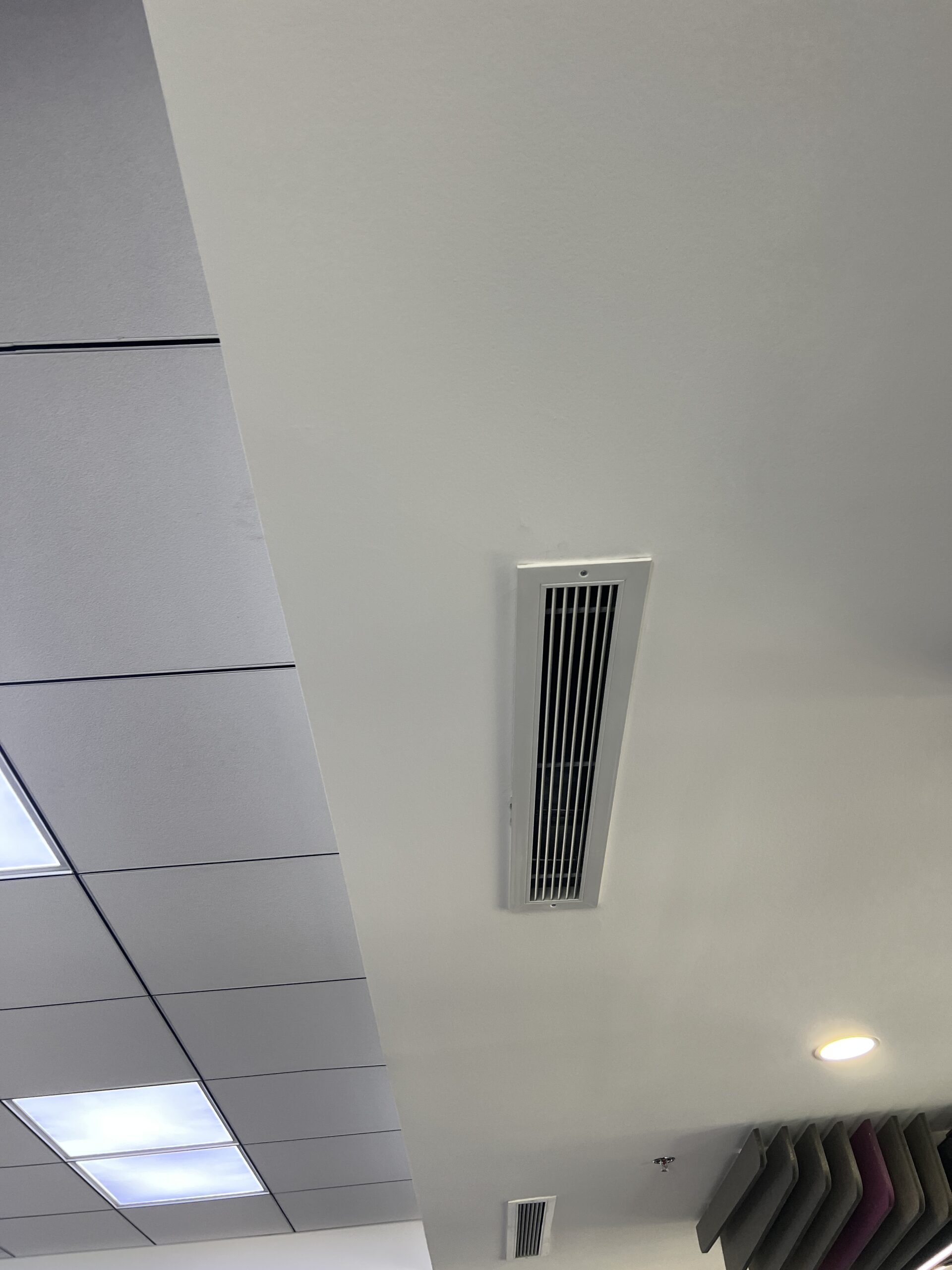

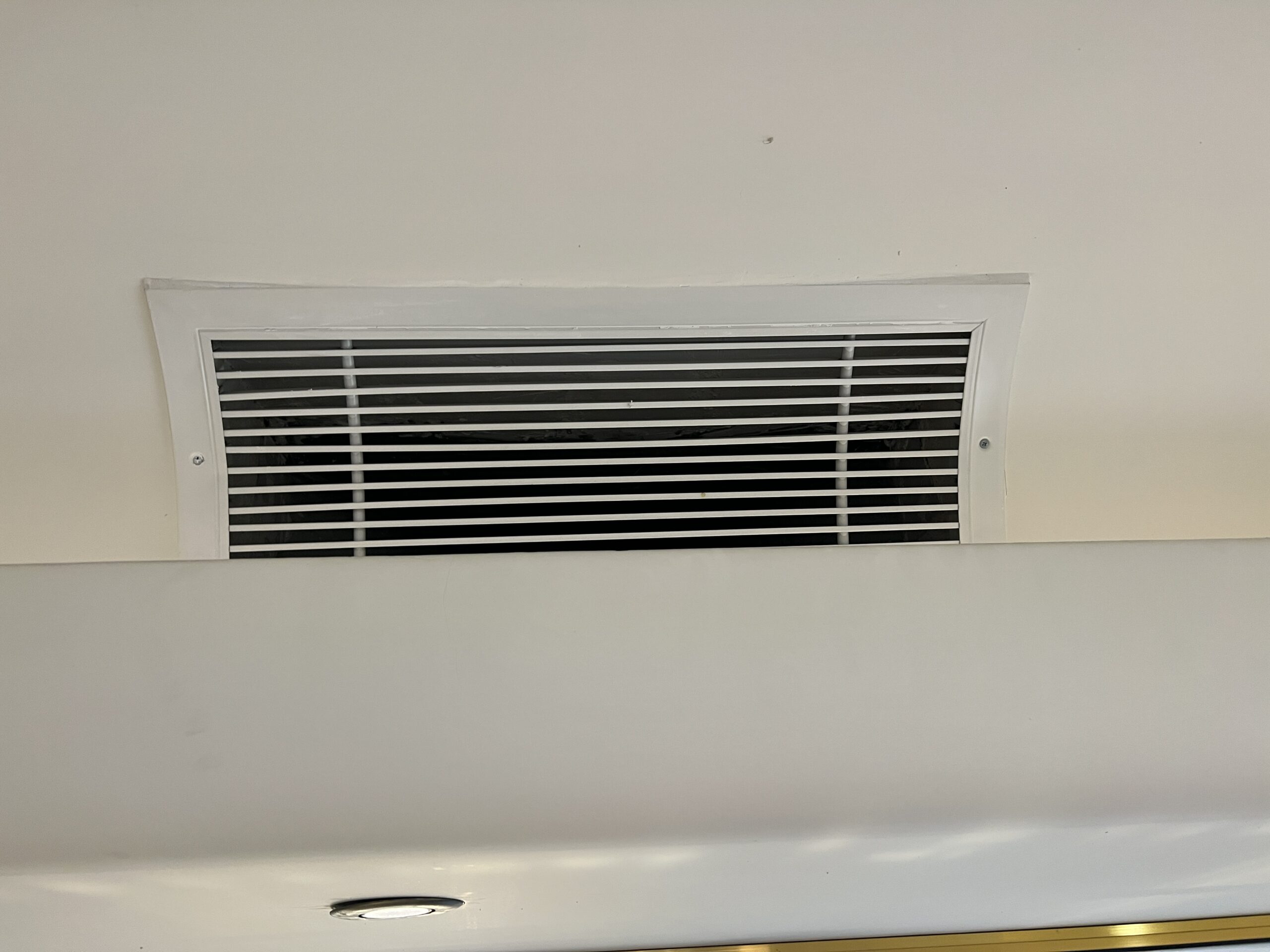

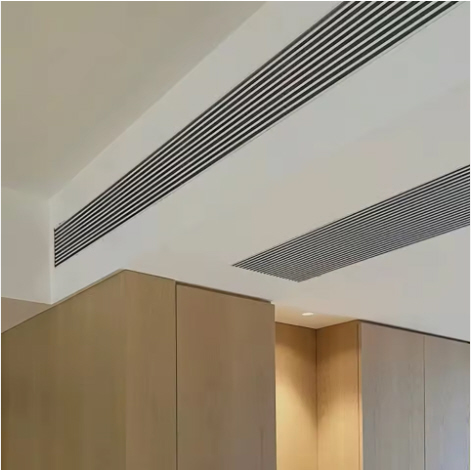

محل نصب
محل نصب دریچه خطی با توجه به طراحی سیستم تهویه و شرایط معماری پروژه تعیین می‌شود.

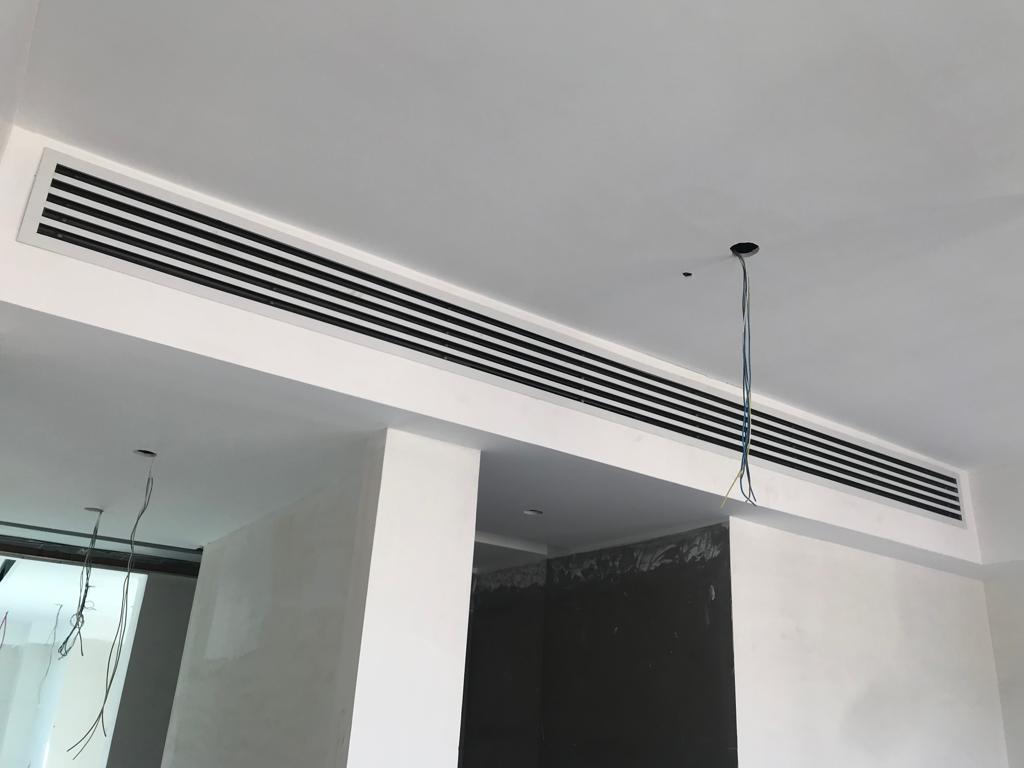

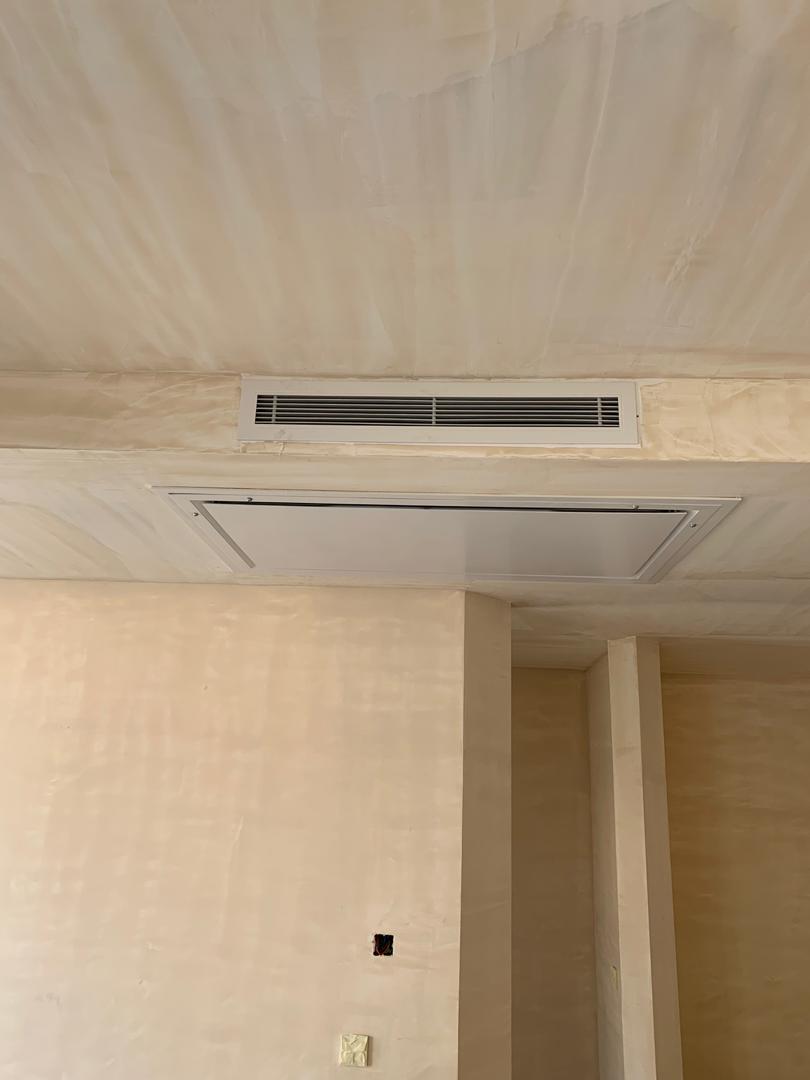

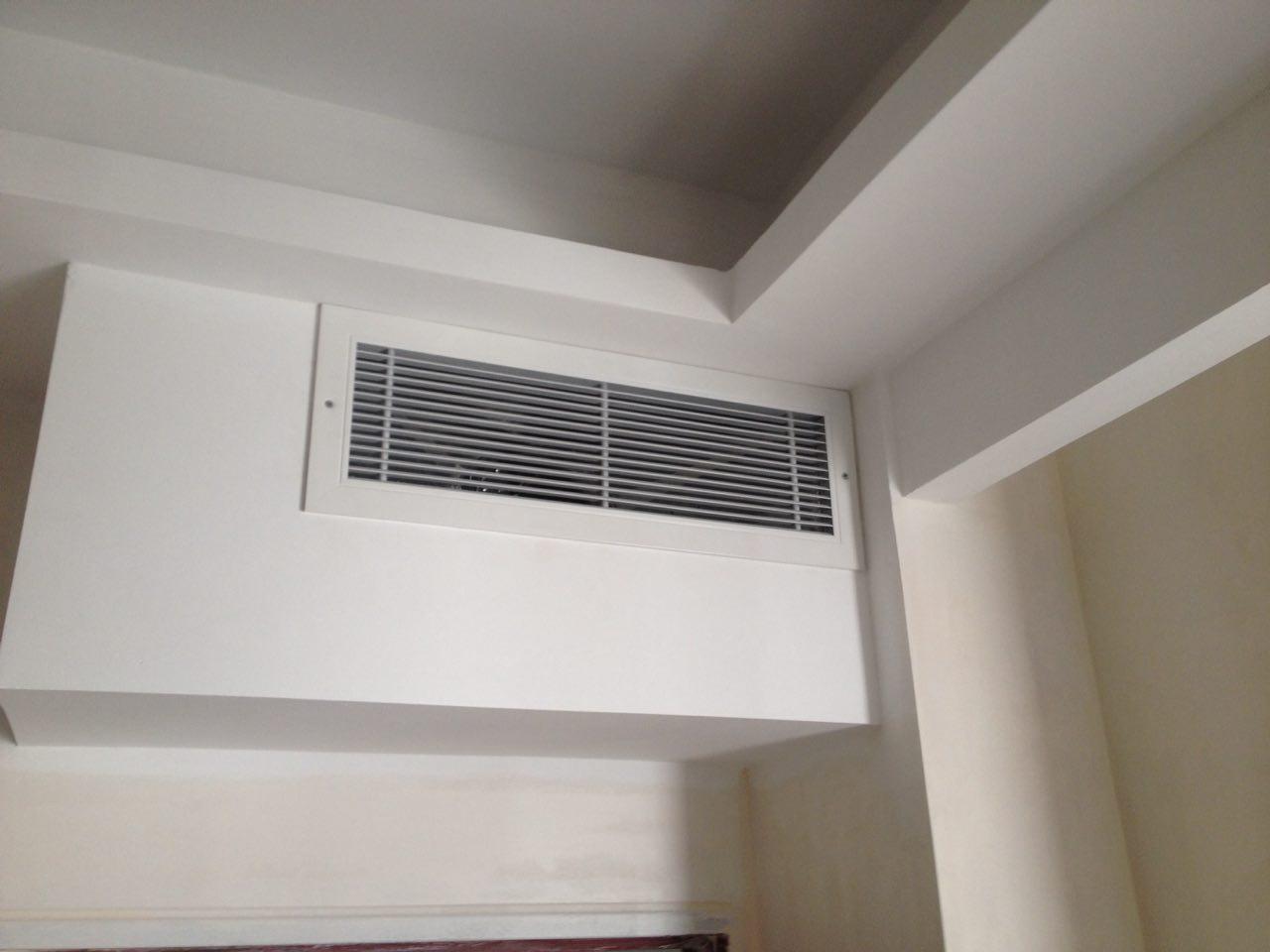

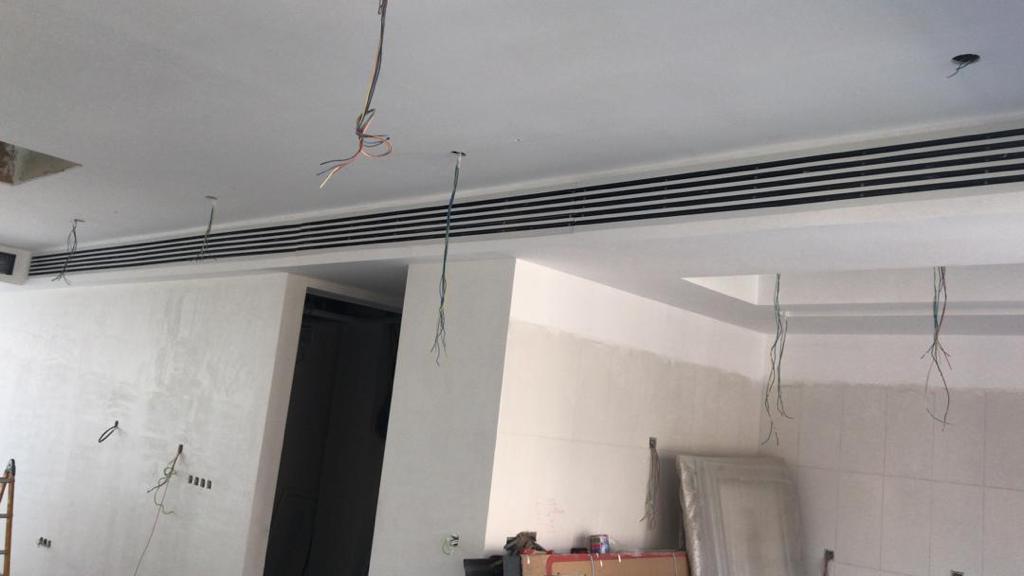

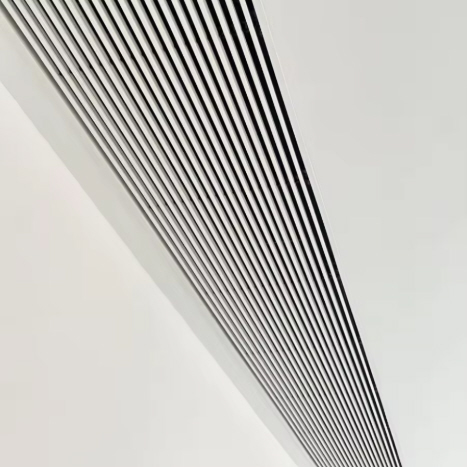

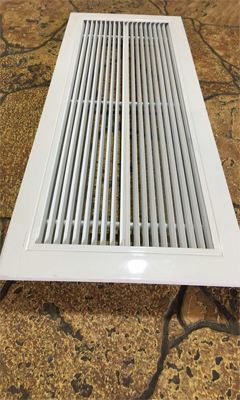

مدل‌های خطی ST.Air برای نصب در محل‌هایی مانند دیوار، پیشانی سقف کاذب و در برخی موارد سقف در نظر گرفته شده‌اند. در محصولات مشابه Linear Bar Grille نیز کاربردهایی مانند نصب روی دیوار، سقف و لبه پنجره یا Sill دیده می‌شود.
محل دقیق نصب باید با توجه به مسیر کانال، نوع هوای رفت یا برگشت و الگوی موردنیاز توزیع هوا مشخص شود.
انتخاب مدل مناسب
تفاوت مدل‌های ST.L30، ST.L15 و ST.L00 در زاویه ثابت پره‌هاست. بنابراین زمانی که زاویه ۳۰ درجه برای جهت خروج جریان هوا موردنیاز باشد، مدل ST.L30 انتخاب می‌شود. برای زاویه‌های کمتر نیز مدل‌های ST.L15 و ST.L00 در نظر گرفته شده‌اند.
در کنار زاویه پره، نوع کاربرد نیز اهمیت دارد. استفاده به‌عنوان دریچه هوای رفت یا برگشت، محل نصب و نیاز به تجهیزاتی مانند دمپر یا باکس تبدیل، از مواردی هستند که هنگام تعیین مدل و ساختار نهایی محصول باید مشخص شوند.
مشخصات فنی
| مشخصه | توضیحات |
|---|---|
| نام محصول | دریچه خطی ۳۰ درجه |
| نام انگلیسی | 30° Deflection Linear Bar Grille |
| مدل | ST.L30 |
| جنس | آلومینیوم |
| پوشش پیش‌فرض | رنگ پودری کوره‌ای الکترواستاتیک RAL 9016 |
| رنگ | RAL 9016 به‌صورت پیش‌فرض، رنگ‌های دیگر با درخواست مشتری |
| الگوی توزیع هوا | خطی |
| کاربرد | هوای رفت فن‌کویل، اسپلیت داکت و در برخی کاربردها هوای برگشت |
| زاویه پره | ۳۰ درجه |
| تجهیزات جانبی | انواع دمپر پشت دریچه‌ای و باکس تبدیل پشت دریچه‌ای |
| بسته‌بندی | پلاستیک حباب‌دار به‌صورت پیش‌فرض |
دستورالعمل کدگذاری
کدگذاری محصولات دریچه خطی ST.Air بر اساس نوع محصول، زاویه پره و برخی تجهیزات جانبی انجام می‌شود.
ساختار کلی کدگذاری به‌صورت زیر است:
ST.L…X…Z…W
در این ساختار:
- ST: سپنتا
- L: دریچه خطی
- X: زاویه پره
- 30: زاویه ۳۰ درجه
- 15: زاویه ۱۵ درجه
- 0: زاویه ۰ درجه
- T: داخل تایل ۶۰×۶۰
- Z / R: دارای باکس تبدیل پشت دریچه‌ای
- ND: دمپر پشت دریچه‌ای اهرمی از جنس آلومینیوم
- GD: دمپر پشت دریچه‌ای ولومی از جنس گالوانیزه
- AD: دمپر پشت دریچه‌ای چرخ‌دنده‌ای از جنس آلومینیوم
این ساختار برای مشخص‌کردن نوع دریچه، زاویه پره و برخی تجهیزات جانبی در کد محصول استفاده می‌شود.

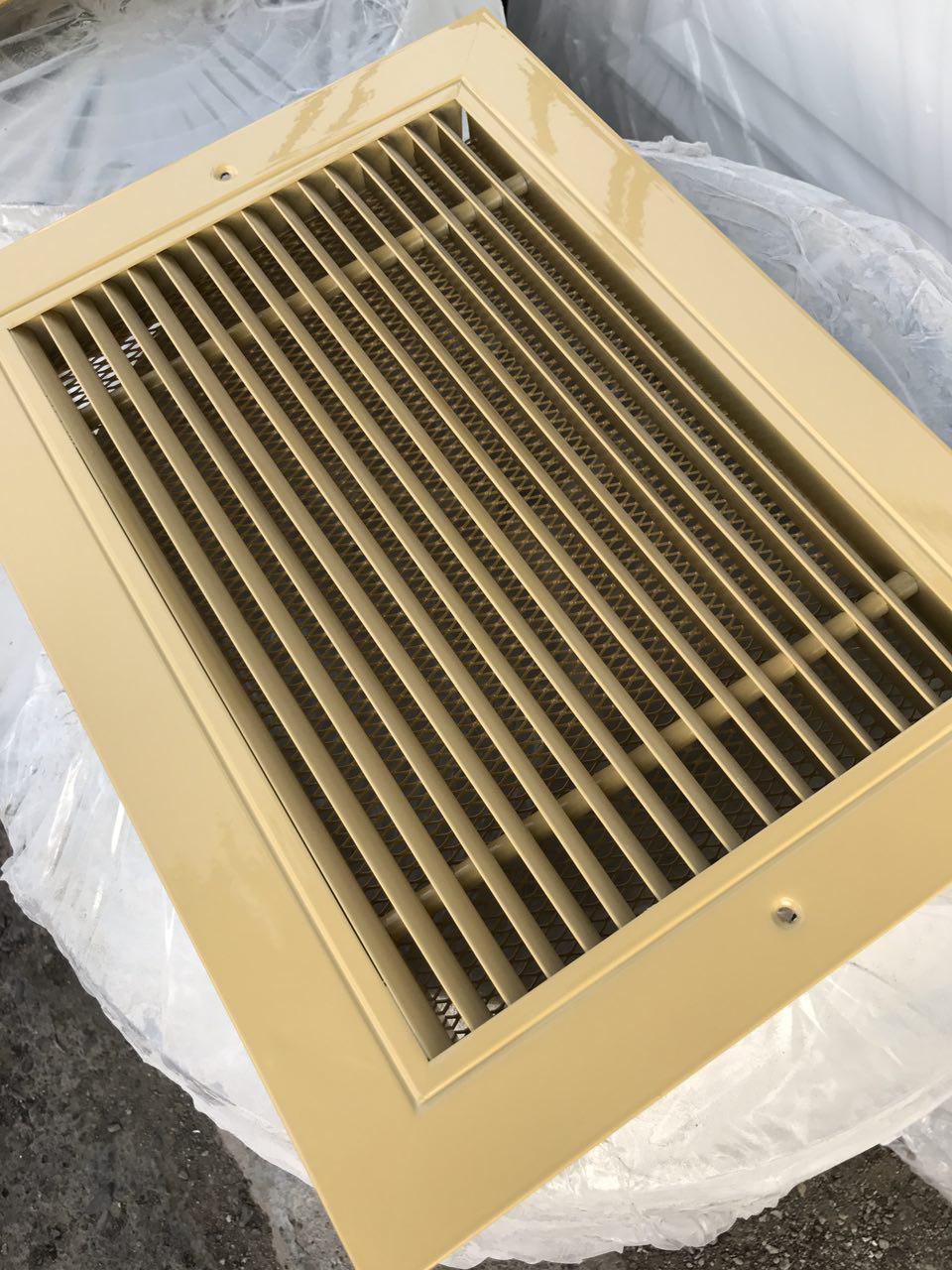

بسته‌بندی
بسته‌بندی پیش‌فرض محصول پلاستیک حباب‌دار است. در صورت درخواست خریدار، امکان تغییر نوع بسته‌بندی متناسب با سفارش وجود دارد.
استفاده از بسته‌بندی محافظ برای جابه‌جایی محصول اهمیت دارد تا سطح آلومینیومی و پوشش نهایی دریچه در زمان حمل و انتقال تا محل پروژه کمتر در معرض آسیب قرار گیرد.
جمع‌بندی
دریچه خطی ۳۰ درجه یک دریچه خطی آلومینیومی با پره‌های ثابت و زاویه ۳۰ درجه است که برای توزیع خطی هوا در سیستم‌های تهویه مطبوع استفاده می‌شود. کاربرد اصلی آن در هوای رفت فن‌کویل و اسپلیت داکت است و خانواده Linear Bar Grille در برخی کاربردها برای هوای برگشت نیز مورد استفاده قرار می‌گیرد.
این محصول با پوشش پیش‌فرض رنگ پودری کوره‌ای الکترواستاتیک RAL 9016 ارائه می‌شود و امکان انتخاب رنگ‌های دیگر نیز وجود دارد. انواع دمپر پشت دریچه‌ای و باکس تبدیل نیز به‌عنوان تجهیزات جانبی قابل ارائه هستند.
مدل‌های ST.L15 و ST.L00 نیز با زاویه‌های ۱۵ و ۰ درجه، گزینه‌های دیگر این خانواده هستند و تفاوت اصلی آن‌ها با ST.L30 در زاویه ثابت پره‌ها و جهت خروج جریان هوا است.
