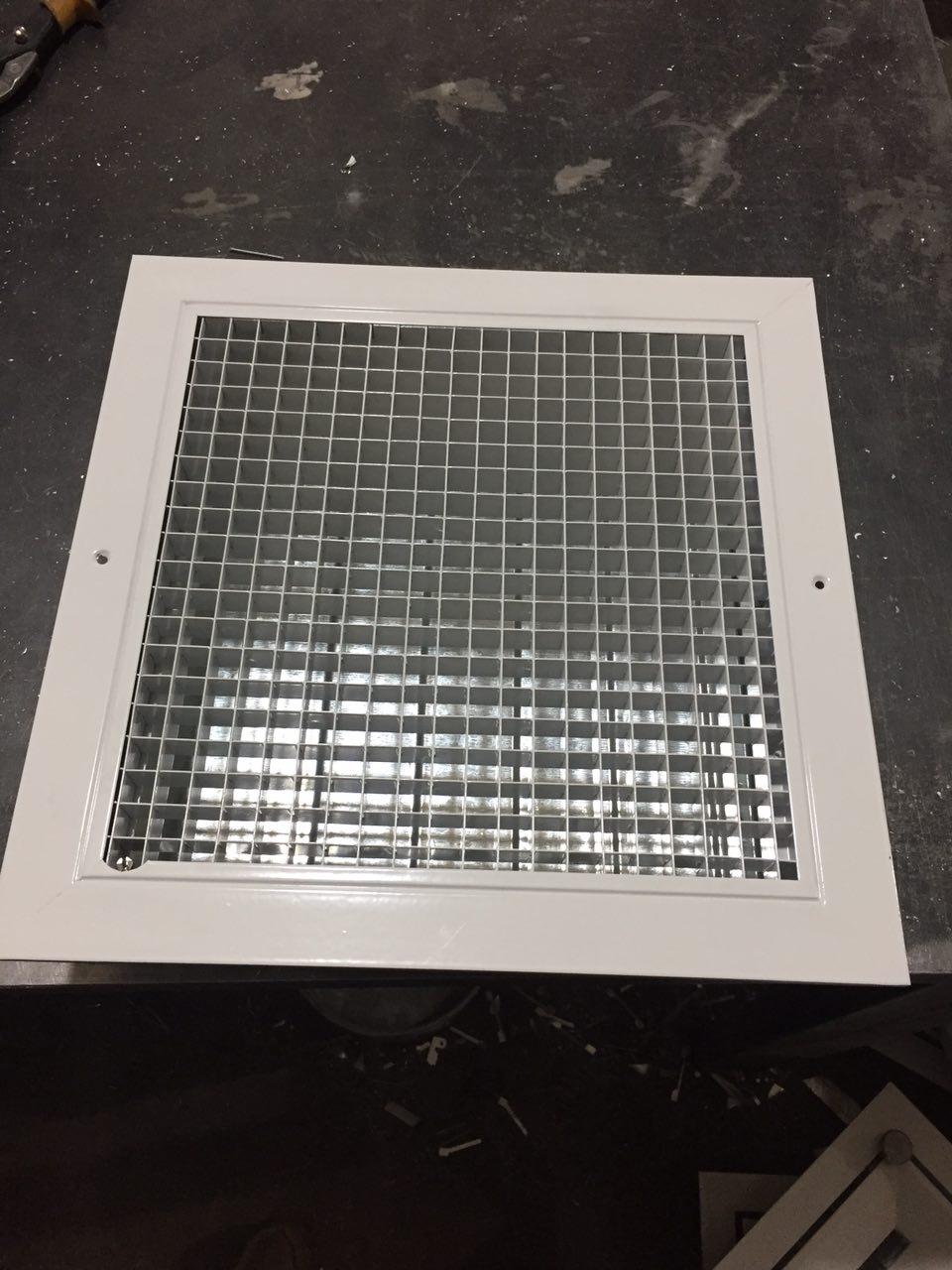

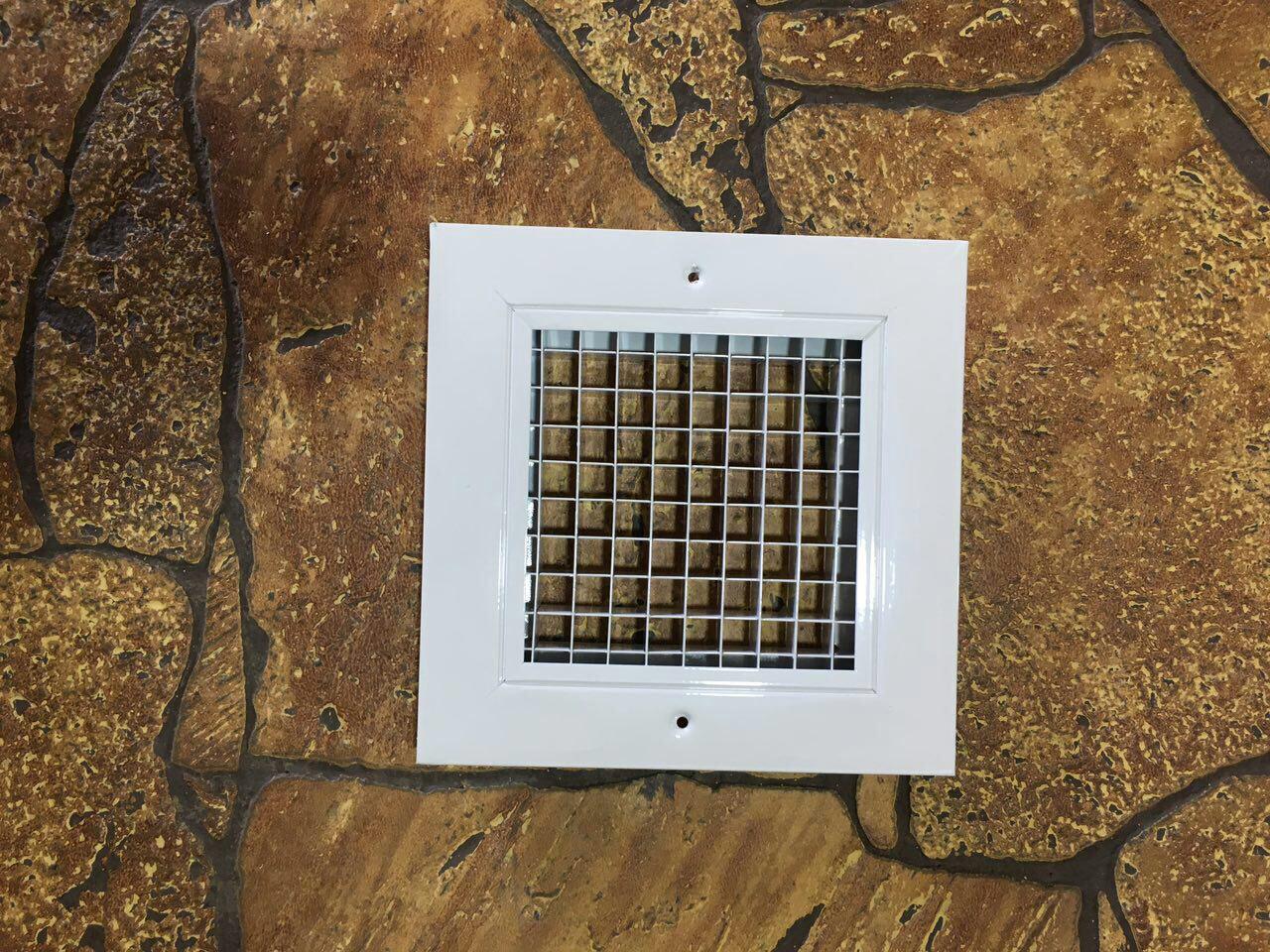

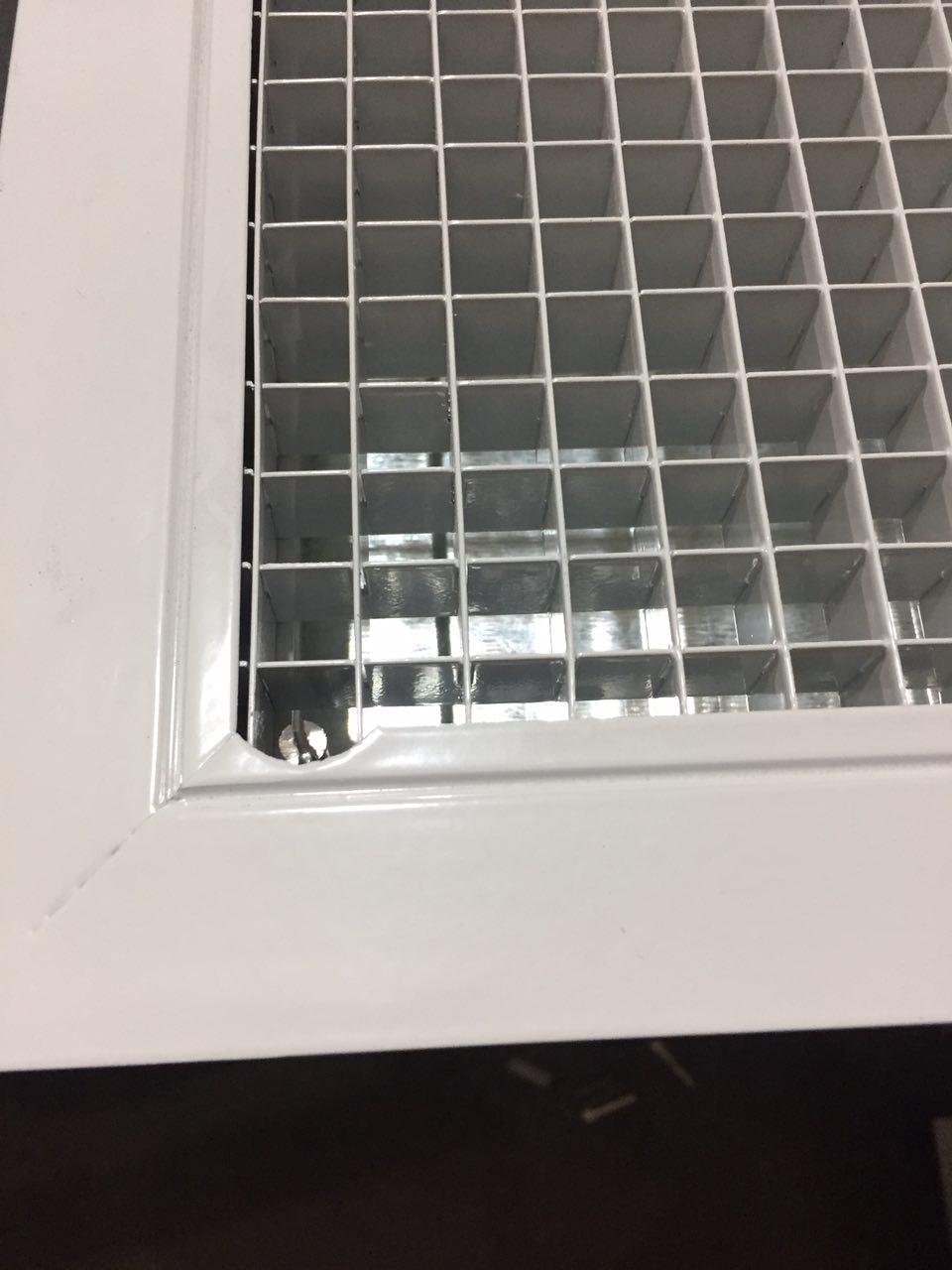

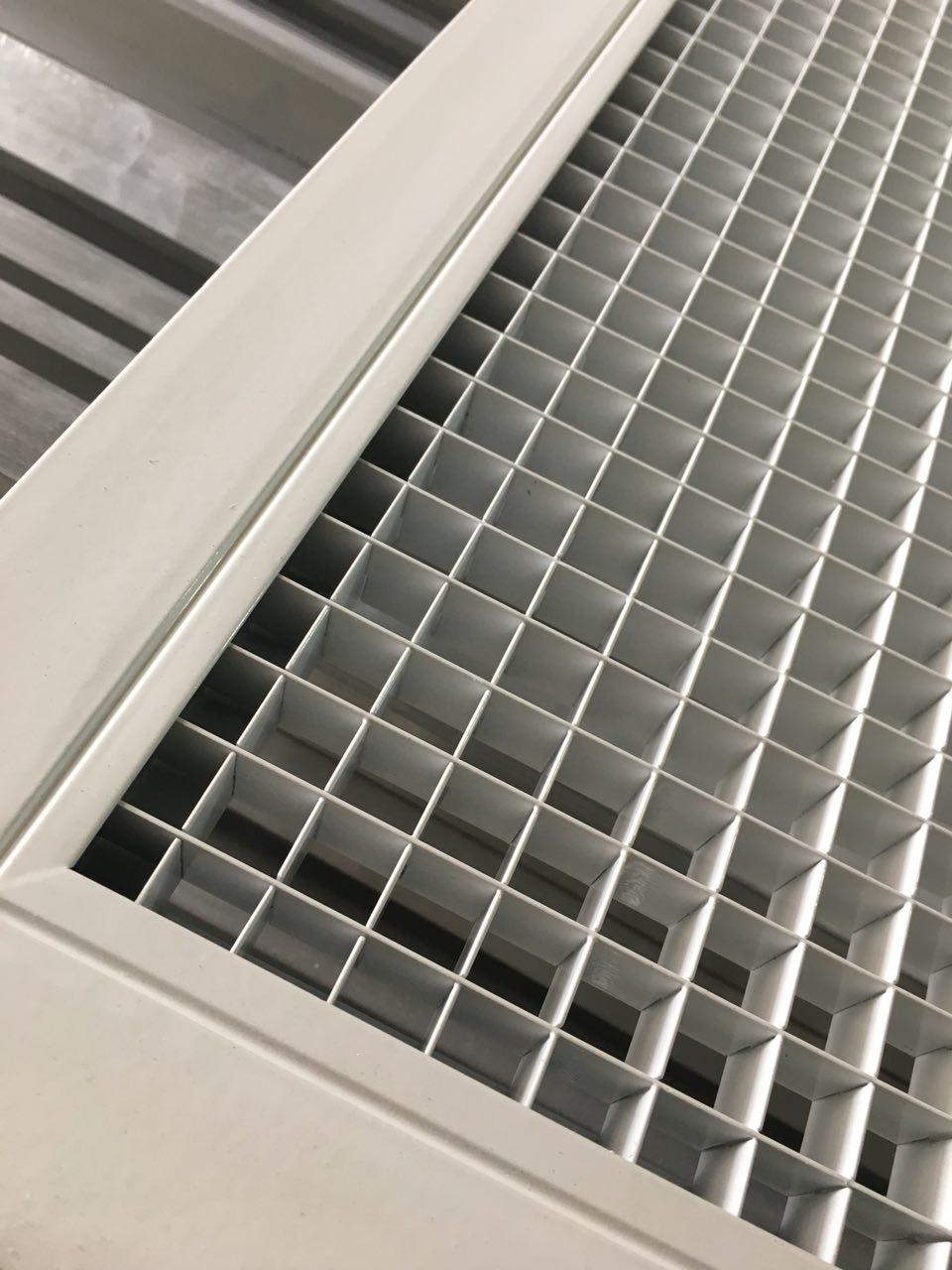

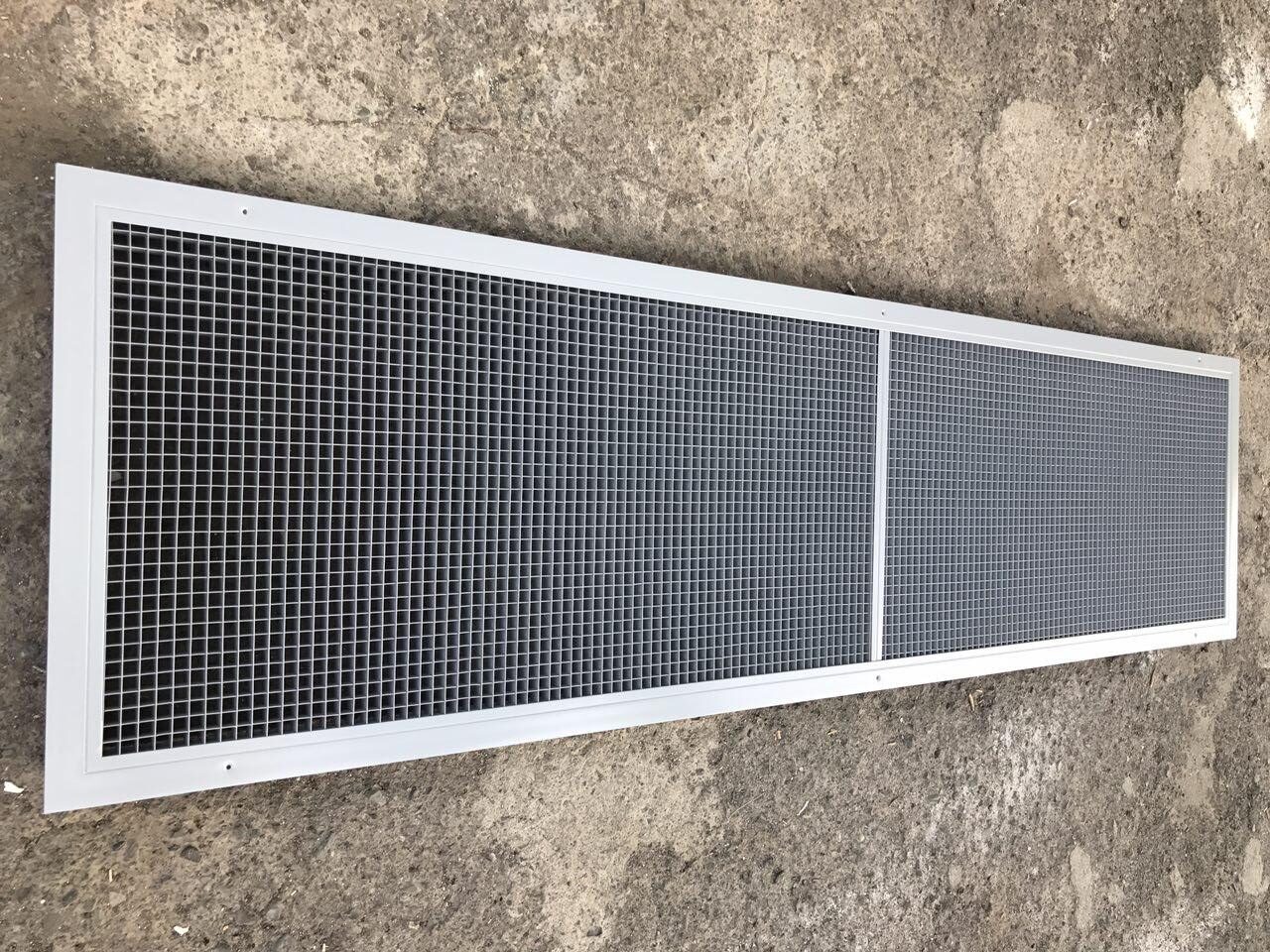

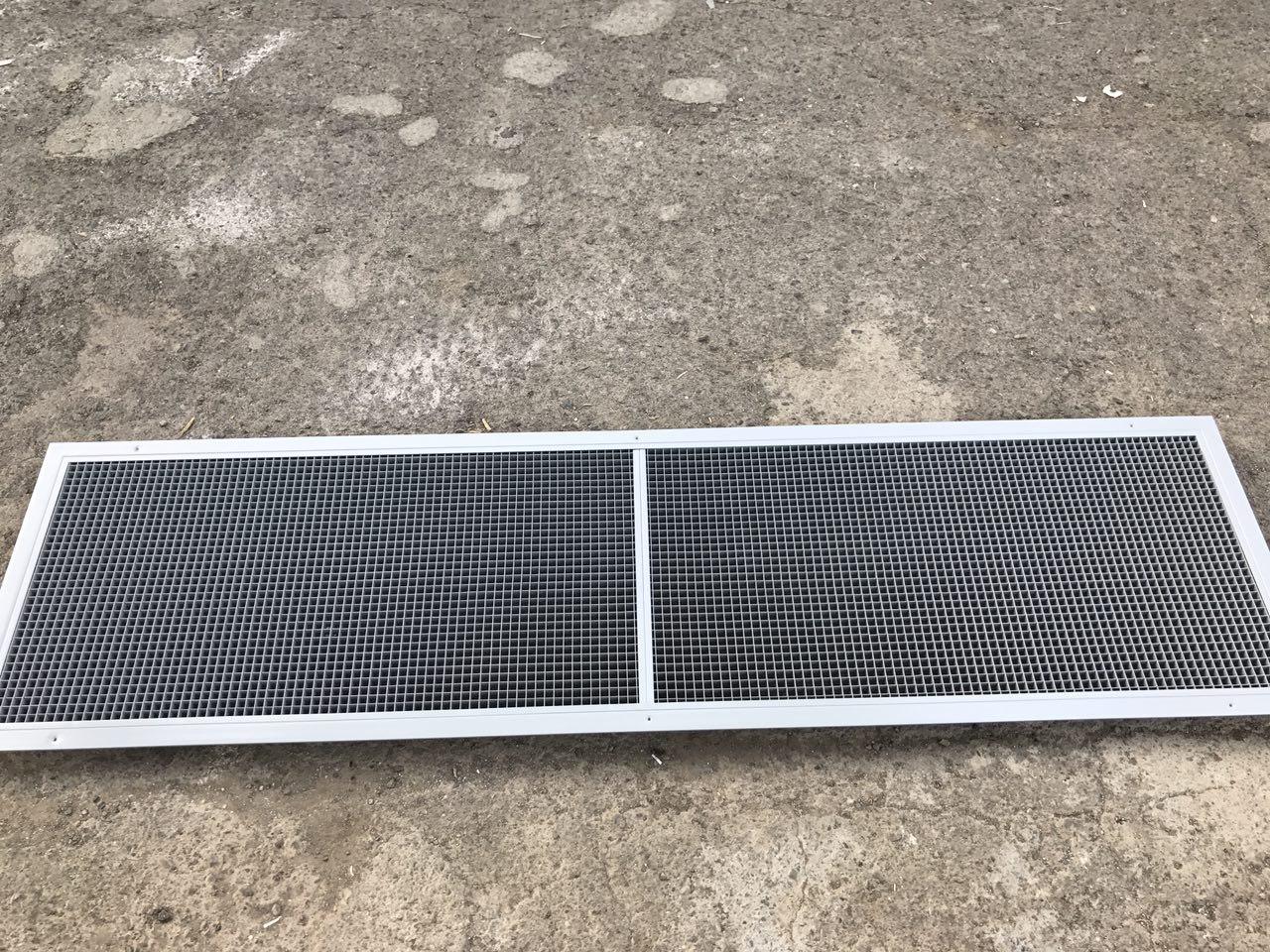

دریچه مشبک | Eggcrate Grille

دریچه مشبک یا Eggcrate Grille یکی از انواع دریچه‌های مورد استفاده در سیستم‌های تهویه مطبوع برای برگشت و تخلیه هوا است. ساختار مشبک این دریچه باعث ایجاد سطح مفید بالایی برای عبور جریان هوا می‌شود و در نتیجه می‌تواند با افت فشار پایین مورد استفاده قرار گیرد. به همین دلیل، دریچه مشبک یکی از گزینه‌های مناسب برای مسیرهای هوای برگشت و تخلیه در سیستم‌های تهویه محسوب می‌شود.

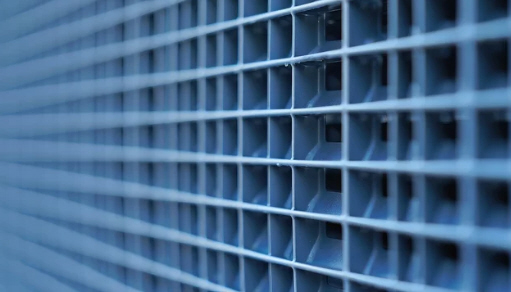

ساختار Eggcrate در دریچه‌های برگشت به دلیل سطح آزاد بالای شبکه، امکان عبور حجم مناسبی از هوا را از سطح دریچه فراهم می‌کند. این نوع دریچه در مدل‌های مختلف و برای کاربردهای متنوع سیستم‌های توزیع هوا تولید می‌شود.

کاربرد

دریچه مشبک به‌طور عمده برای هوای مکش، برگشت و تخلیه یا اگزاست استفاده می‌شود. ساختار شبکه‌ای این دریچه برای مسیرهایی که عبور جریان هوا از سطح دریچه اهمیت دارد، کاربرد دارد.

در برخی موارد، از این تجهیز برای پرتاب بلند هوا نیز استفاده می‌شود. در این حالت، دریچه به‌عنوان دریچه دهش مورد استفاده قرار گرفته و الگوی توزیع هوا به‌صورت پرتابی خواهد بود.

کاربردهای اصلی دریچه مشبک عبارت‌اند از:

• هوای برگشت
• هوای مکش
• هوای تخلیه
• هوای اگزاست
• استفاده در برخی کاربردهای دهش با الگوی توزیع پرتابی

الگوی توزیع هوا

در صورت استفاده از دریچه مشبک به‌عنوان دریچه دهش، الگوی توزیع هوا پرتابی (Jet) خواهد بود. نوع کاربرد و نحوه استفاده از دریچه باید متناسب با شرایط سیستم تهویه و مسیر جریان هوا در پروژه انتخاب شود.

برای کاربردهای برگشت و تخلیه، ساختار به صورتی است که امکان عبور هوا از سطح آن را فراهم می‌کند و همین ویژگی، یکی از دلایل استفاده از Eggcrate Grille در مسیرهای برگشت و اگزاست است. منابع تخصصی تولیدکنندگان تجهیزات توزیع هوا نیز Eggcrate Grille را به‌عنوان دریچه برگشت با سطح آزاد بالا معرفی می‌کنند.

مدل‌ها

دریچه مشبک در مدل‌های مختلفی متناسب با نوع کاربرد و نحوه توزیع هوا تولید می‌شود. مدل‌های مشابه این محصول عبارت‌اند از:

• 45 درجه – ST.SE45
• چهار طرفه – ST.SE+4
• سه طرفه – ST.SE+3

مدل 45 درجه برای ایجاد زاویه در ساختار شبکه طراحی شده است و مدل‌های سه‌طرفه و چهارطرفه نیز بر اساس الگوی خروج و توزیع هوا مورد استفاده قرار می‌گیرند.

جنس،پوشش و رنگ

جنس دریچه مشبک از آلومینیوم است. استفاده از آلومینیوم در ساخت قاب و شبکه دریچه، ساختاری مناسب برای کاربردهای مختلف سیستم‌های تهویه مطبوع ایجاد می‌کند.

Material: Aluminum

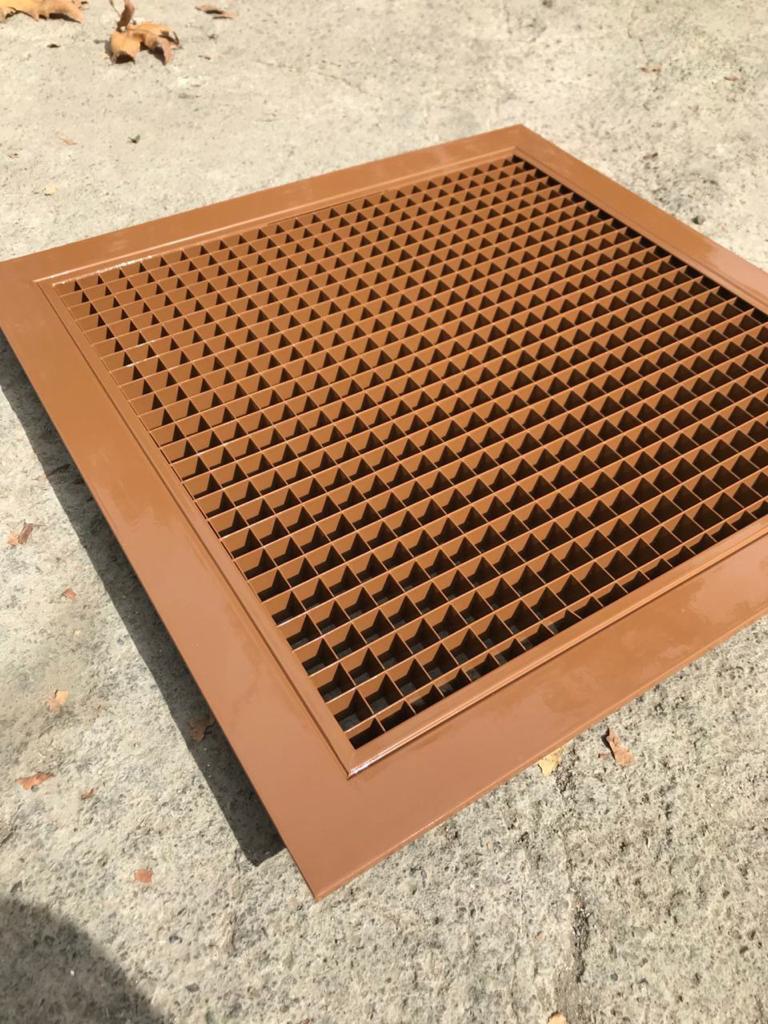

پوشش استاندارد مورد استفاده برای این محصول، رنگ پودری کوره‌ای الکترواستاتیک RAL 9016 است. این رنگ به‌صورت پیش‌فرض ارائه می‌شود و در صورت درخواست مشتری، امکان تغییر رنگ وجود دارد.

Finishing: Electrostatic powder RAL 9016 (as default). Other colors are available upon request.

استفاده در سقف تایلی

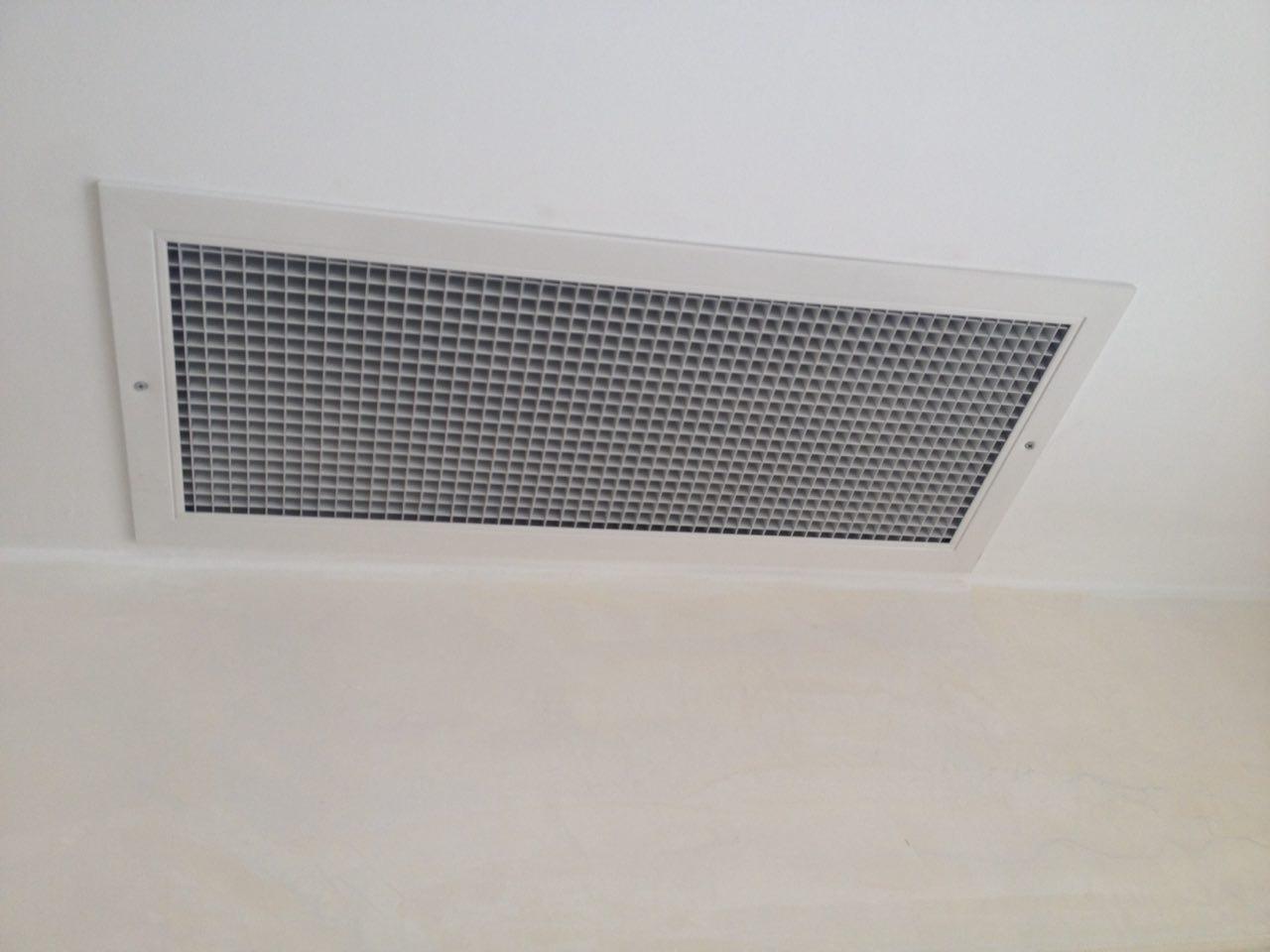

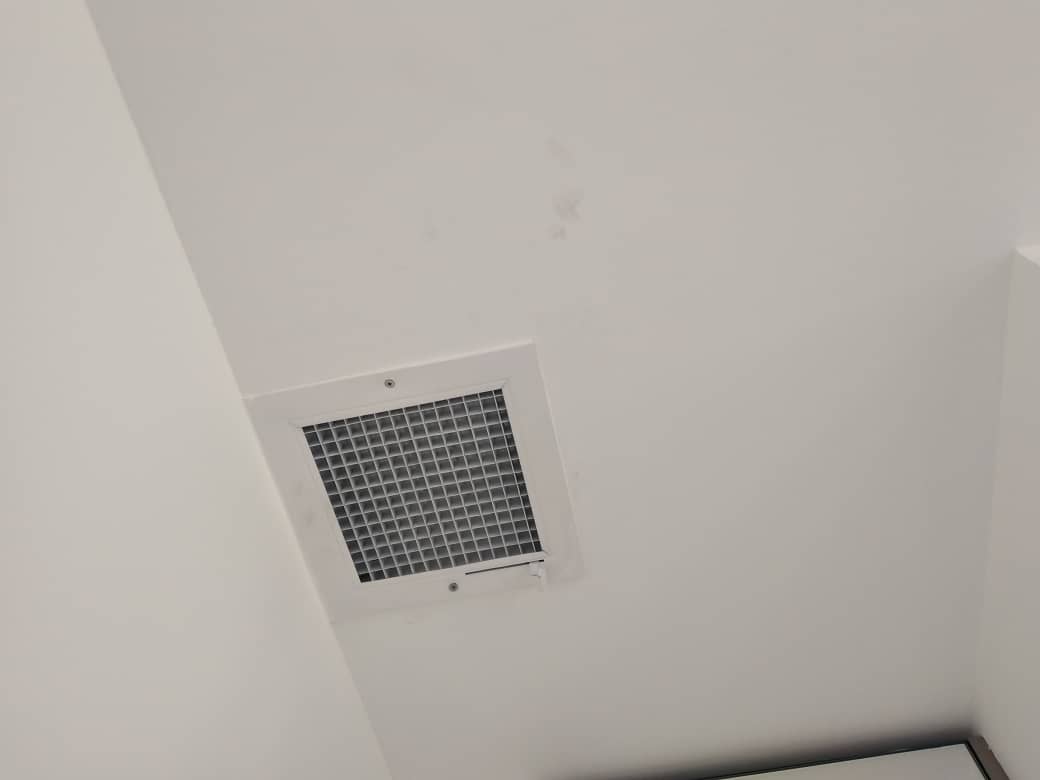

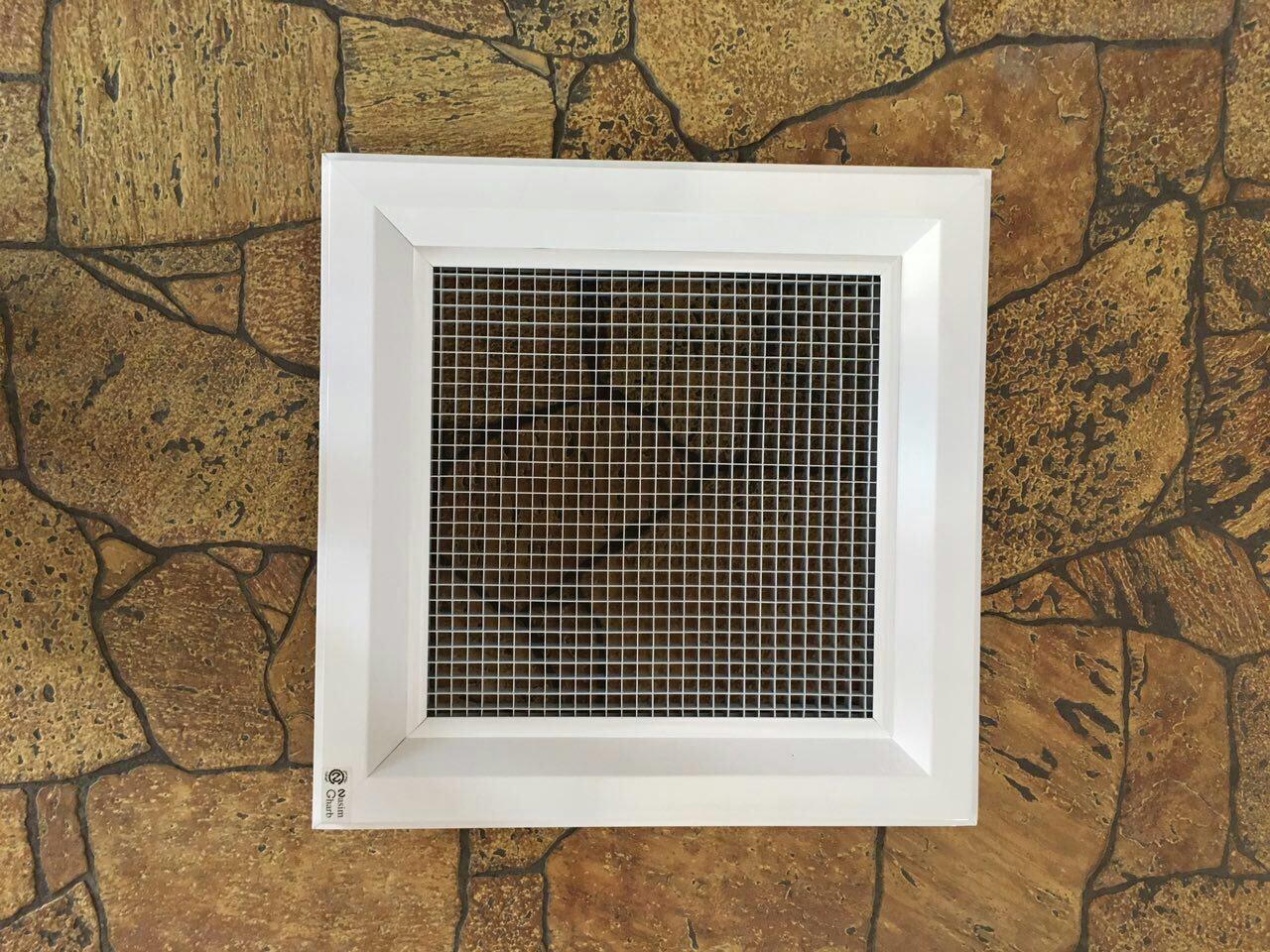

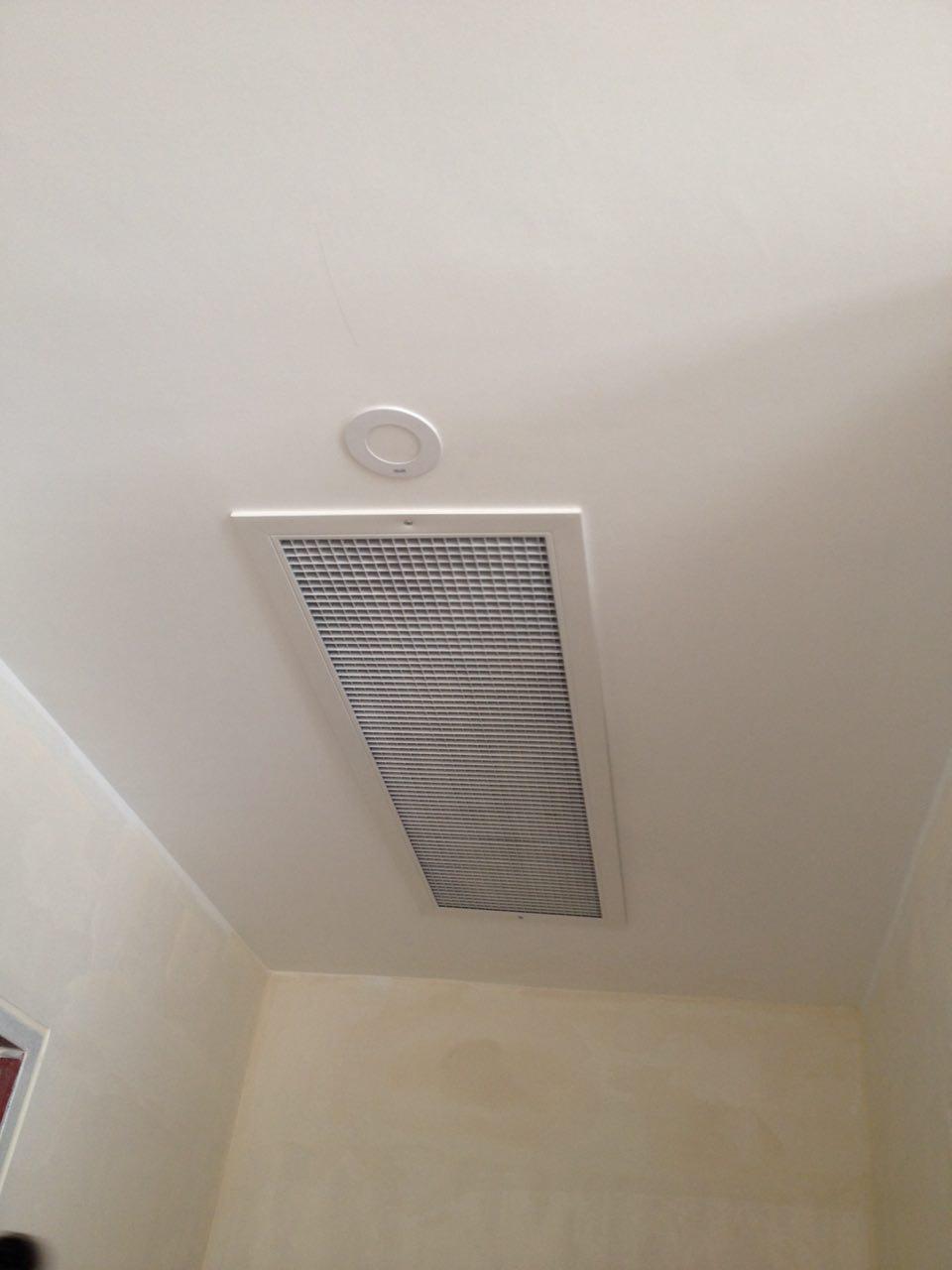

یکی از کاربردهای دریچه مشبک، نصب آن داخل ورق و استفاده در سقف‌های تایلی با ابعاد 59.5 × 59.5 سانتی‌متر است.

این نوع نصب امکان استفاده از دریچه مشبک را در ساختار سقف‌های تایلی فراهم می‌کند و می‌تواند برای مسیرهای برگشت یا تخلیه هوا در چنین فضاهایی مورد استفاده قرار گیرد.

تجهیزات جانبی

برای این دریچه، تجهیزات جانبی مختلفی قابل ارائه است که متناسب با شرایط نصب و نیاز پروژه انتخاب می‌شوند. این تجهیزات شامل موارد زیر هستند:

• دمپر پشت دریچه‌ای اهرمی از جنس آلومینیوم
• دمپر پشت دریچه‌ای ولومی از جنس گالوانیزه
• دمپر پشت دریچه‌ای چرخ‌دنده‌ای از جنس آلومینیوم
• دمپر پشت دریچه‌ای موتوری

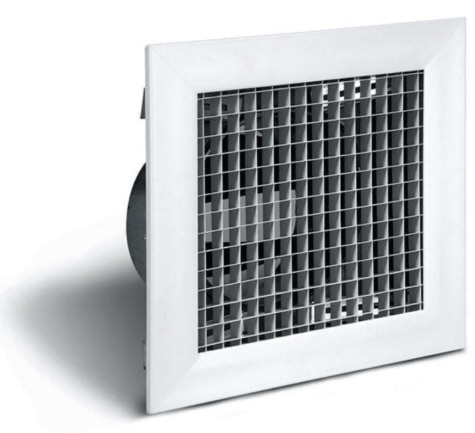

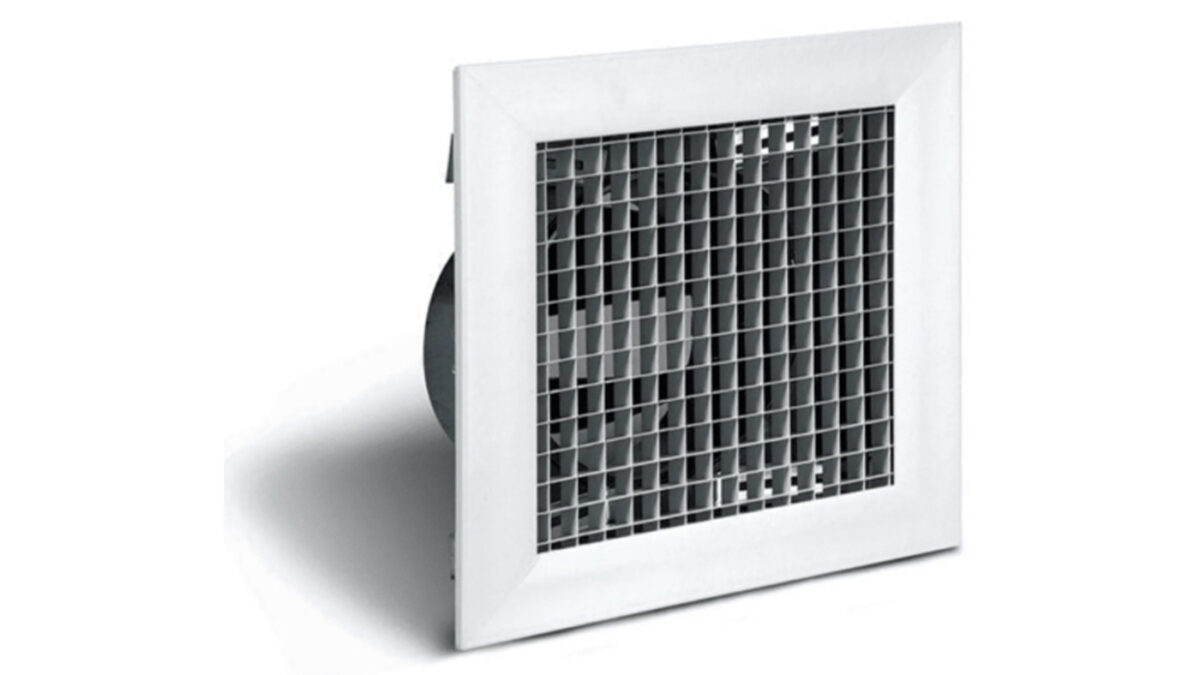

• باکس تبدیل پشت دریچه‌ای

Accessories: Damper, Plenum Box

استفاده از دمپر یا باکس تبدیل به شرایط نصب و نیاز سیستم بستگی دارد. در نمونه‌های مشابه Eggcrate نیز استفاده از دمپر به‌عنوان یکی از گزینه‌های جانبی برای کنترل جریان هوا دیده می‌شود.

بسته‌بندی

بسته‌بندی استاندارد دریچه مشبک با پلاستیک حباب‌دار انجام می‌شود.

Packing: Bubble Plastic (as default)

انتخاب

انتخاب مدل مناسب دریچه مشبک به نوع کاربرد آن در سیستم تهویه، مسیر جریان هوا و نحوه نصب بستگی دارد. این محصول می‌تواند برای هوای برگشت، مکش، تخلیه و اگزاست استفاده شود و در برخی کاربردها نیز به‌عنوان دریچه دهش با الگوی توزیع پرتابی مورد استفاده قرار گیرد.

همچنین در زمان انتخاب محصول، مدل دریچه، نوع نصب، استفاده از دمپر یا باکس تبدیل و شرایط سقف یا محل نصب باید در نظر گرفته شود.

مشخصات
