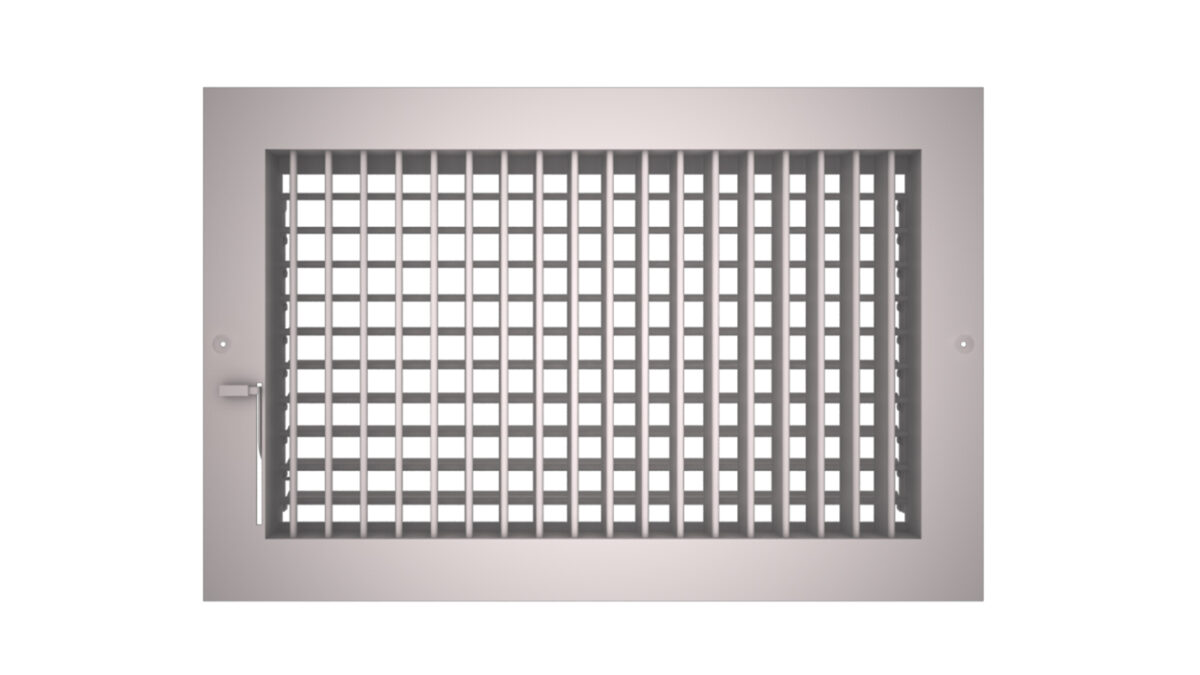

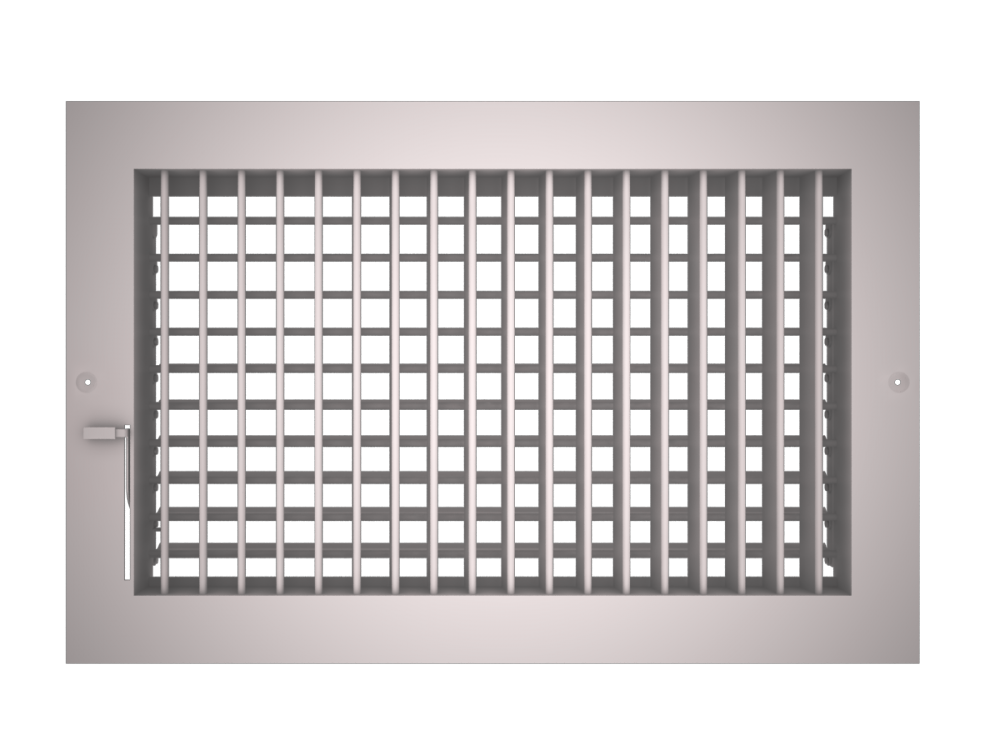

دریچه پره ایرفویلی دو طرفه یا Double Deflection Grille یکی از انواع دریچه‌های مورد استفاده در سیستم‌های تهویه مطبوع برای توزیع و هدایت جریان هوا است. ساختار این نوع دریچه از دو ردیف پره تشکیل می‌شود که امکان تنظیم جهت جریان هوا را فراهم می‌کنند. در دریچه‌های Double Deflection، پره‌های جلو و عقب می‌توانند برای کنترل جهت انتشار هوا تنظیم شوند و به همین دلیل، این نوع دریچه در کاربردهایی که هدایت جریان هوای رفت یا برگشت اهمیت دارد مورد استفاده قرار می‌گیرد. منابع فنی تولیدکنندگان تجهیزات تهویه نیز Double Deflection Grille را به‌عنوان دریچه‌ای با پره‌های قابل تنظیم معرفی می‌کنند.
دریچه پره ایرفویلی دو طرفه ST.Air از آلومینیوم ساخته می‌شود و پوشش استاندارد آن رنگ پودری کوره‌ای الکترواستاتیک RAL 9016 است. امکان ارائه رنگ‌های دیگر نیز با درخواست مشتری وجود دارد. این محصول برای استفاده در سیستم‌های هوای رفت و برگشت طراحی شده و تجهیزات جانبی مختلفی مانند دمپرهای پشت دریچه‌ای و باکس تبدیل پشت دریچه‌ای برای آن قابل ارائه است.
کاربرد
دریچه پره ایرفویلی دو طرفه در فضاهایی استفاده می‌شود که نیاز به توزیع و هدایت جریان هوا از طریق یک دریچه قابل تنظیم وجود دارد. کاربرد اعلام‌شده این محصول شامل منازل، ادارات، اتاق‌های بستری بیمارستان، سوله‌ها، نیروگاه‌ها و کارخانه‌ها است.
در سیستم‌های تهویه، نوع دریچه و نحوه تنظیم پره‌ها می‌تواند بر جهت انتشار جریان هوا در فضای موردنظر تأثیر بگذارد. در Double Deflection Grille، وجود دو ردیف پره قابل تنظیم این امکان را ایجاد می‌کند که جهت جریان خروجی با توجه به شرایط نصب و طراحی سیستم تنظیم شود. در محصولات مشابه نیز پره‌های جلو و عقب به‌صورت جداگانه قابل تنظیم هستند.
این محصول می‌تواند برای هوای رفت و هوای برگشت مورد استفاده قرار گیرد. انتخاب نوع دریچه، ابعاد و تجهیزات جانبی باید متناسب با طراحی سیستم تهویه و شرایط پروژه انجام شود.
ساختار و نحوه هدایت جریان هوا

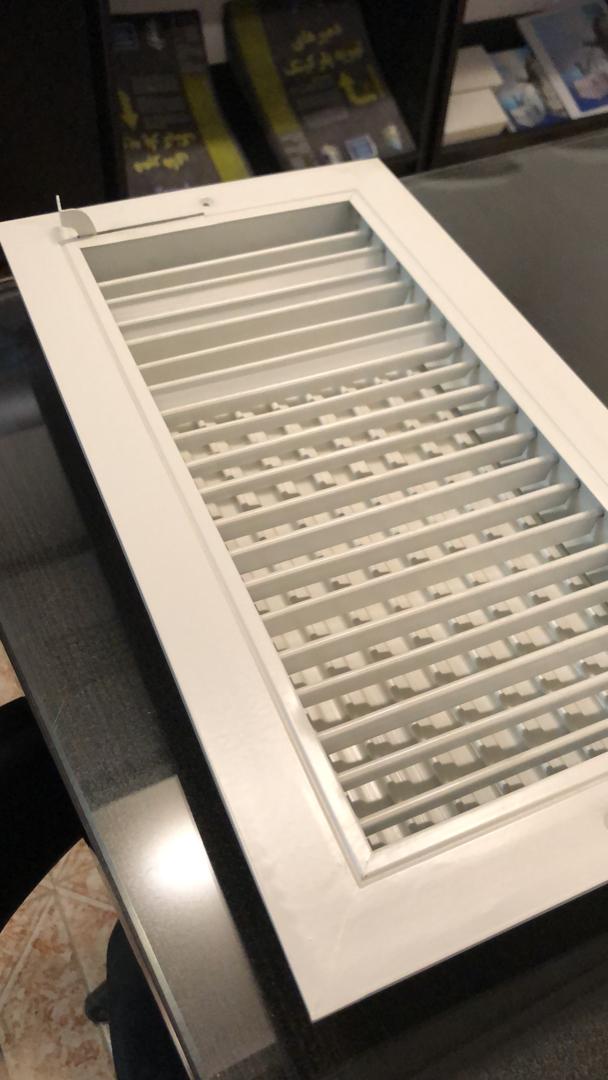

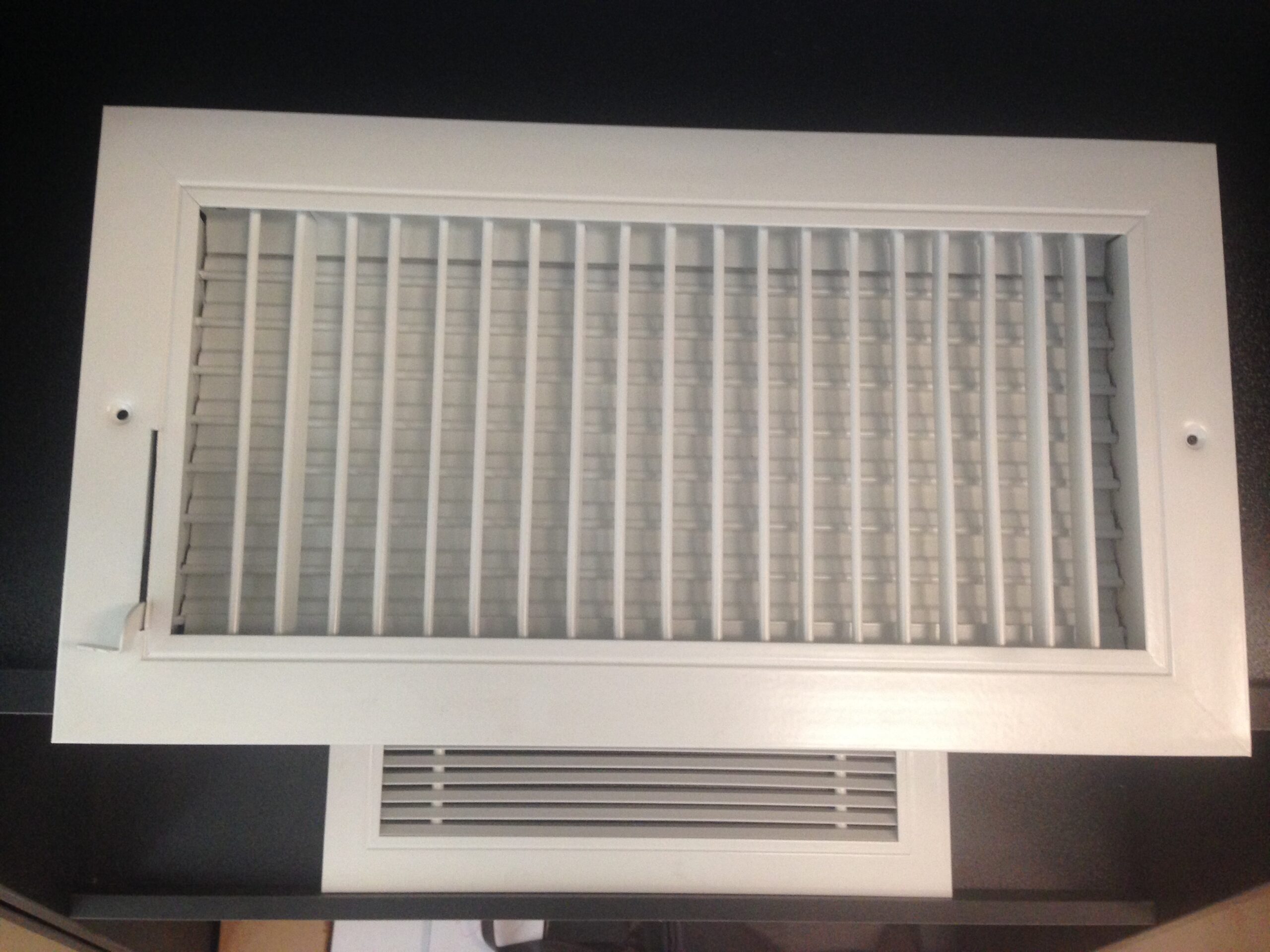

ویژگی اصلی Double Deflection Grille، استفاده از دو ردیف پره برای ایجاد امکان تنظیم جهت جریان هوا است. پره‌های دریچه می‌توانند در جهت‌های مختلف تنظیم شوند تا جریان هوا با توجه به محل نصب و نیاز سیستم هدایت شود.
در نمونه‌های فنی مشابه، تولیدکنندگان امکان تنظیم پره‌ها در راستاهای مختلف را ارائه می‌کنند. برای مثال، Titus در سری‌های Double Deflection خود پره‌های جلو و عقب قابل تنظیم را معرفی کرده است.
این قابلیت باعث می‌شود دریچه برای کاربردهایی مناسب باشد که جهت انتشار هوا اهمیت دارد. با این حال، عملکرد نهایی جریان هوا به مشخصات واقعی دریچه، شرایط کانال، دبی طراحی، محل نصب و سایر پارامترهای سیستم وابسته است؛ بنابراین نمی‌توان یک الگوی ثابت برای تمام پروژه‌ها در نظر گرفت.
هوای رفت و برگشت
دریچه پره ایرفویلی دو طرفه ST.Air برای Supply Air و Return Air قابل استفاده است.
در کاربرد هوای رفت، دریچه برای ورود هوای سیستم تهویه به فضای موردنظر استفاده می‌شود و جهت پره‌ها می‌تواند متناسب با طراحی سیستم تنظیم شود. در کاربرد هوای برگشت نیز دریچه در مسیر بازگشت هوا از فضا به سیستم تهویه قرار می‌گیرد.
در محصولات صنعتی مشابه، دریچه‌های لouvered برای کاربردهای هوای رفت و برگشت عرضه می‌شوند و بسته به نوع محصول، طراحی پره و تجهیزات جانبی متفاوتی دارند.
انتخاب دریچه برای هوای رفت یا برگشت باید بر اساس کاربری فضا، مسیر کانال و مشخصات طراحی سیستم انجام شود.
جنس و متریال
جنس دریچه پره ایرفویلی دو طرفه ST.Air آلومینیوم است.
آلومینیوم در ساخت انواع دریچه‌های تهویه مورد استفاده قرار می‌گیرد و نمونه‌های صنعتی Double Deflection Grille نیز با ساختار تمام‌آلومینیومی تولید می‌شوند. برای نمونه، Titus در برخی مدل‌های Double Deflection خود استفاده از آلومینیوم را به‌عنوان متریال محصول اعلام کرده است.
Material: Aluminum
جنس نهایی، ساختار پره‌ها و قاب دریچه باید بر اساس مشخصات محصول و نیاز پروژه در زمان انتخاب بررسی شود.
پوشش و رنگ
پوشش استاندارد دریچه پره ایرفویلی دو طرفه ST.Air از نوع رنگ پودری کوره‌ای الکترواستاتیک است.
رنگ پیش‌فرض محصول RAL 9016 بوده و در صورت درخواست مشتری، امکان ارائه رنگ‌های دیگر نیز وجود دارد.
Finishing: Electrostatic powder RAL 9016 (as default). Other colors are available upon request.
نوع پوشش و رنگ نهایی باید هنگام سفارش محصول مشخص شود، به‌خصوص در پروژه‌هایی که هماهنگی ظاهری تجهیزات تهویه با فضای معماری اهمیت دارد.

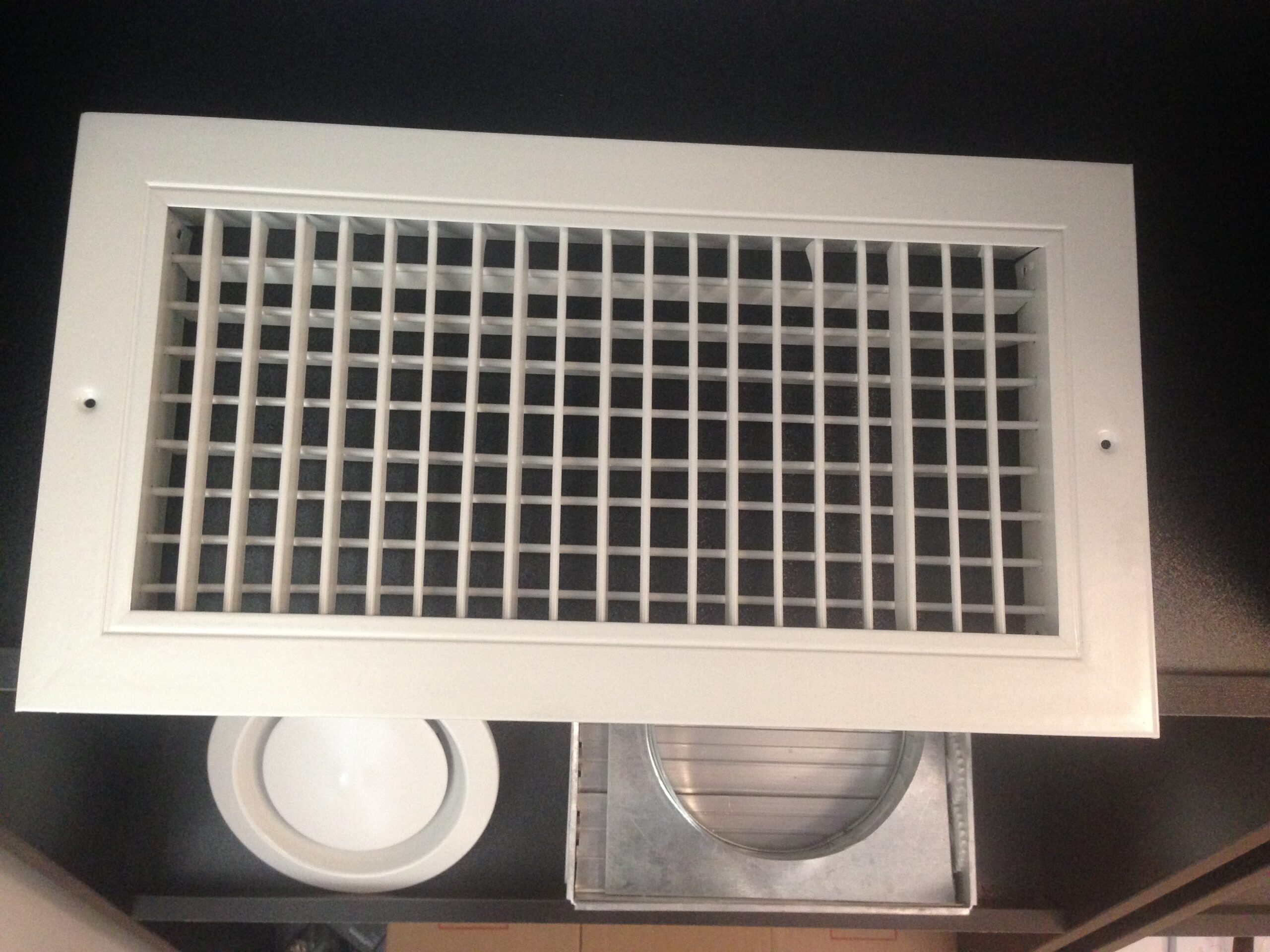

تجهیزات جانبی
برای دریچه پره ایرفویلی دو طرفه، تجهیزات جانبی مختلفی قابل ارائه است که می‌توانند متناسب با طراحی سیستم در پشت دریچه نصب شوند.
تجهیزات جانبی اعلام‌شده برای این محصول عبارت‌اند از:
- دمپر پشت دریچه‌ای اهرمی از جنس آلومینیوم
- دمپر پشت دریچه‌ای ولومی از جنس گالوانیزه
- دمپر پشت دریچه‌ای چرخ‌دنده‌ای از جنس آلومینیوم
- دمپر پشت دریچه‌ای موتوری
- باکس تبدیل پشت دریچه‌ای
Accessories: Damper, Plenum Box
دمپر پشت دریچه‌ای می‌تواند به‌عنوان بخشی از مجموعه دریچه در نظر گرفته شود و نوع آن بر اساس نیاز پروژه انتخاب شود. در محصولات مشابه نیز دمپرهای پشت دریچه‌ای به‌عنوان تجهیزات اختیاری برای کنترل و تنظیم جریان هوا ارائه می‌شوند.
باکس تبدیل پشت دریچه‌ای نیز برای اتصال دریچه به مسیر کانال و ایجاد ارتباط مناسب میان مسیر کانال و دریچه مورد استفاده قرار می‌گیرد.
نصب
نحوه نصب دریچه پره ایرفویلی دو طرفه باید متناسب با محل قرارگیری دریچه و مسیر کانال تعیین شود.
بسته به طراحی سیستم، دریچه می‌تواند در مسیر هوای رفت یا برگشت قرار گیرد و تجهیزات جانبی موردنیاز نیز در پشت آن نصب شوند. در محصولات Double Deflection مشابه، امکان نصب دریچه روی سطح یا اتصال آن به کانال، بسته به مدل محصول، پیش‌بینی شده است.
در زمان نصب باید محل قرارگیری دریچه، مسیر اتصال به کانال و شرایط دسترسی به تجهیزات جانبی مورد توجه قرار گیرد. انتخاب و اجرای روش نصب نهایی باید مطابق نقشه‌ها و الزامات پروژه انجام شود.
انتخاب دریچه
انتخاب Double Deflection Grille باید بر اساس شرایط واقعی پروژه و طراحی سیستم تهویه انجام شود.
موارد مهم در انتخاب شامل:
- نوع کاربری فضا
- استفاده برای هوای رفت یا برگشت
- محل نصب دریچه
- جهت موردنیاز برای انتشار جریان هوا
- شرایط اتصال به کانال
- نیاز به دمپر پشت دریچه‌ای
- نیاز به باکس تبدیل
- جنس و رنگ موردنظر
در پروژه‌های مختلف، شرایط نصب و نیاز به کنترل جریان هوا متفاوت است. به همین دلیل انتخاب تجهیزات جانبی نیز باید هم‌زمان با انتخاب خود دریچه انجام شود.
مشخصات فنی
| مشخصات | توضیحات |
|---|---|
| نام محصول | دریچه پره ایرفویلی دو طرفه |
| نام انگلیسی | Double Deflection Grille |
| جنس | آلومینیوم |
| پوشش استاندارد | رنگ پودری کوره‌ای الکترواستاتیک |
| رنگ پیش‌فرض | RAL 9016 |
| رنگ سفارشی | قابل ارائه با درخواست مشتری |
| کاربرد | هوای رفت و برگشت |
| تجهیزات جانبی | دمپر پشت دریچه‌ای، باکس تبدیل پشت دریچه‌ای |
| بسته‌بندی استاندارد | پلاستیک حباب‌دار |
بسته‌بندی
بسته‌بندی استاندارد این محصول به‌صورت پلاستیک حباب‌دار انجام می‌شود.
Packing: Bubble Plastic (as default)
بسته‌بندی محصول برای آماده‌سازی آن جهت حمل و تحویل انجام می‌شود و نوع بسته‌بندی استاندارد این محصول پلاستیک حباب‌دار است.
جمع‌بندی
دریچه پره ایرفویلی دو طرفه یا Double Deflection Grille یکی از انواع دریچه‌های قابل تنظیم برای توزیع و هدایت جریان هوا در سیستم‌های تهویه مطبوع است. وجود دو ردیف پره، امکان تنظیم جهت جریان هوا را فراهم می‌کند و این ویژگی باعث شده است این نوع دریچه در کاربردهای مختلف هوای رفت و برگشت مورد استفاده قرار گیرد. نمونه‌های فنی مشابه نیز Double Deflection Grille را با پره‌های قابل تنظیم و در ساختار آلومینیومی ارائه می‌کنند.
دریچه پره ایرفویلی دو طرفه ST.Air با جنس آلومینیوم، پوشش استاندارد رنگ پودری کوره‌ای الکترواستاتیک RAL 9016 و امکان ارائه رنگ‌های دیگر تولید می‌شود. دمپرهای پشت دریچه‌ای اهرمی، ولومی، چرخ‌دنده‌ای و موتوری و همچنین باکس تبدیل پشت دریچه‌ای نیز به‌عنوان تجهیزات جانبی قابل ارائه هستند.
کاربرد محصول شامل استفاده در منازل، ادارات، اتاق‌های بستری بیمارستان، سوله‌ها، نیروگاه‌ها و کارخانه‌ها است و انتخاب نهایی دریچه و تجهیزات جانبی باید بر اساس شرایط و طراحی سیستم تهویه پروژه انجام شود.
