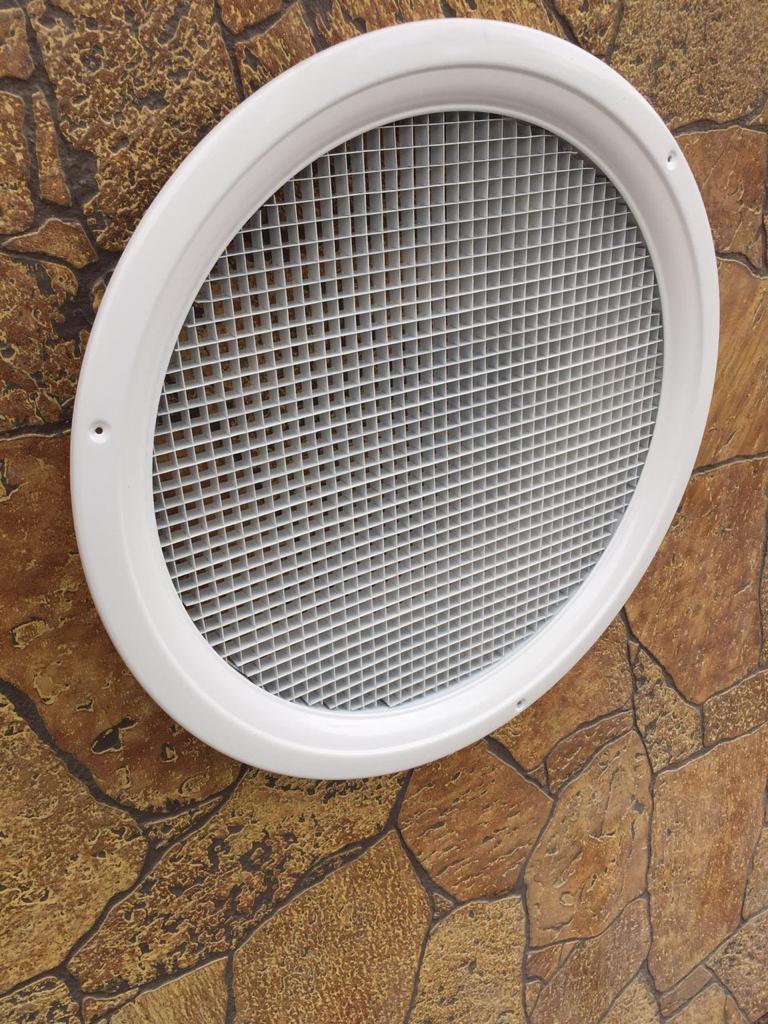

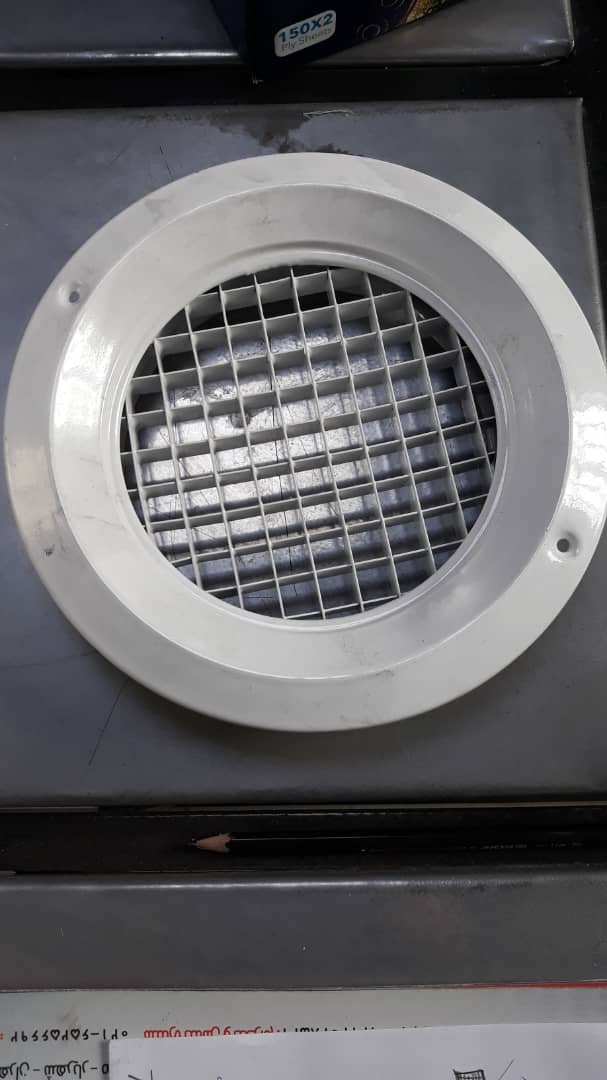

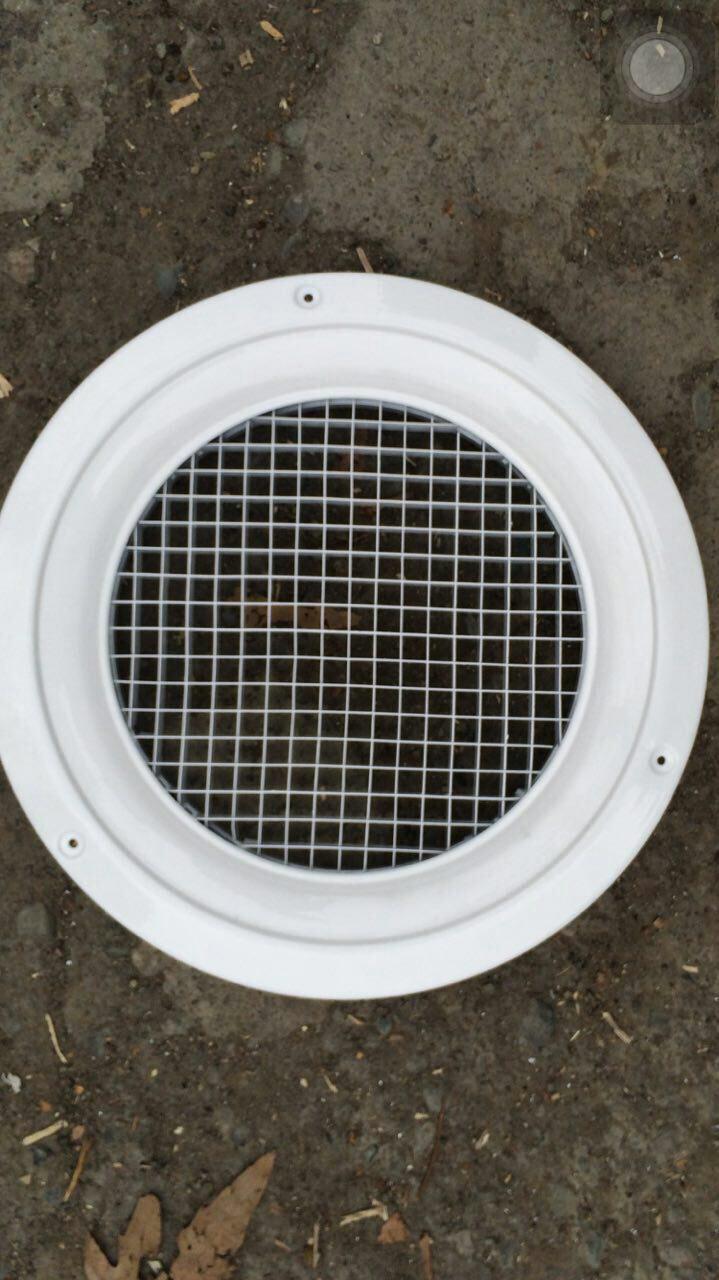

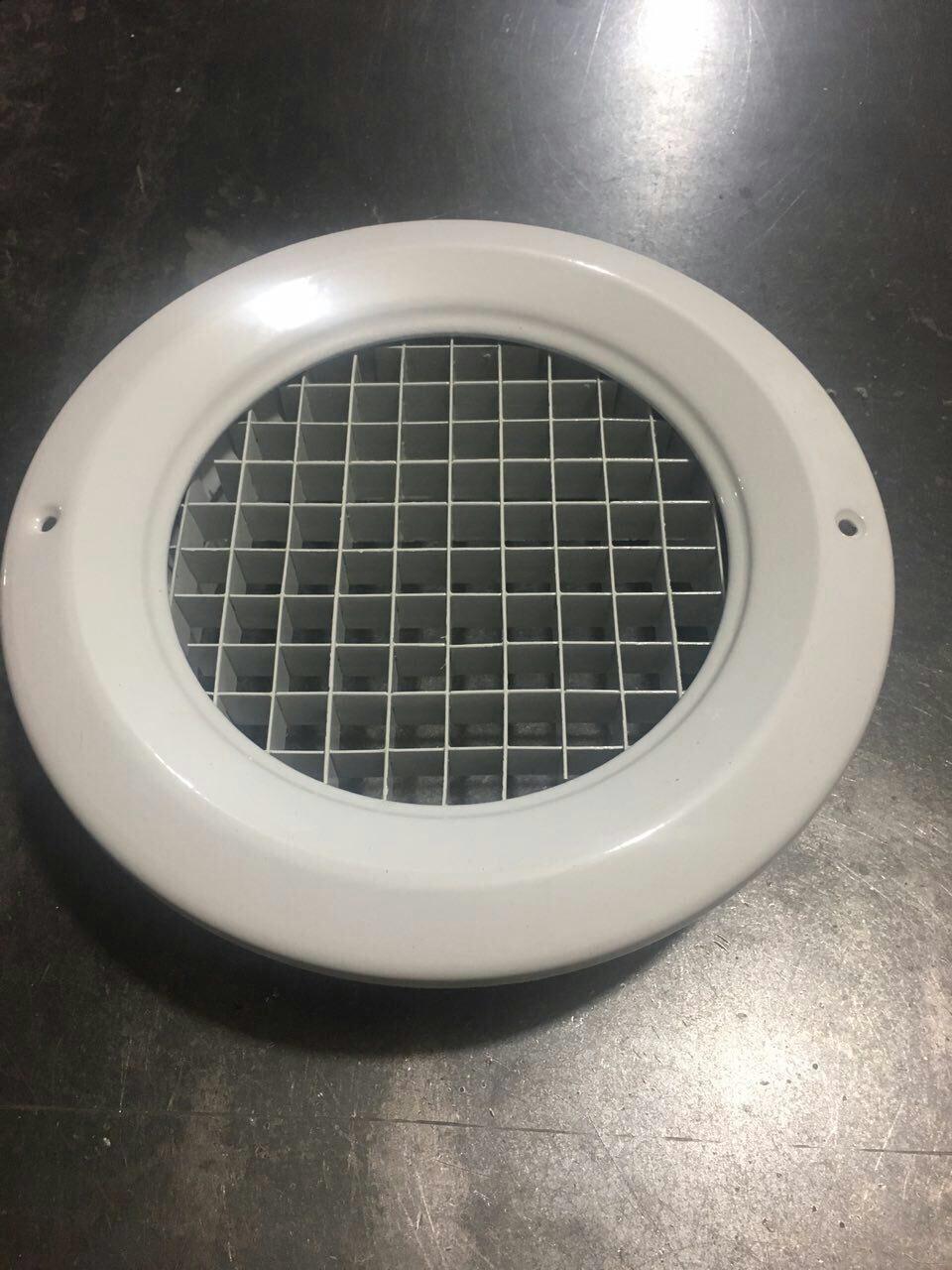

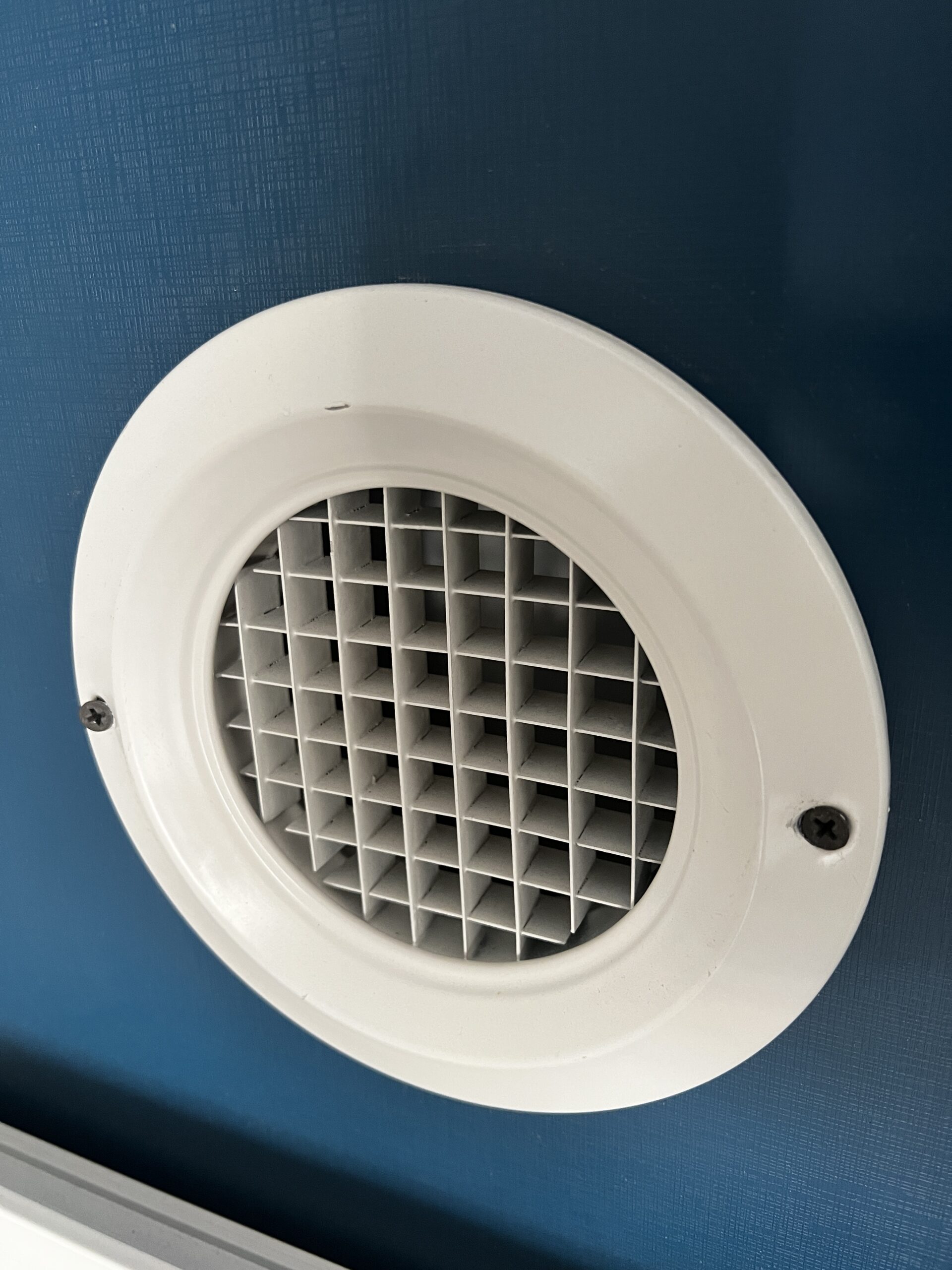

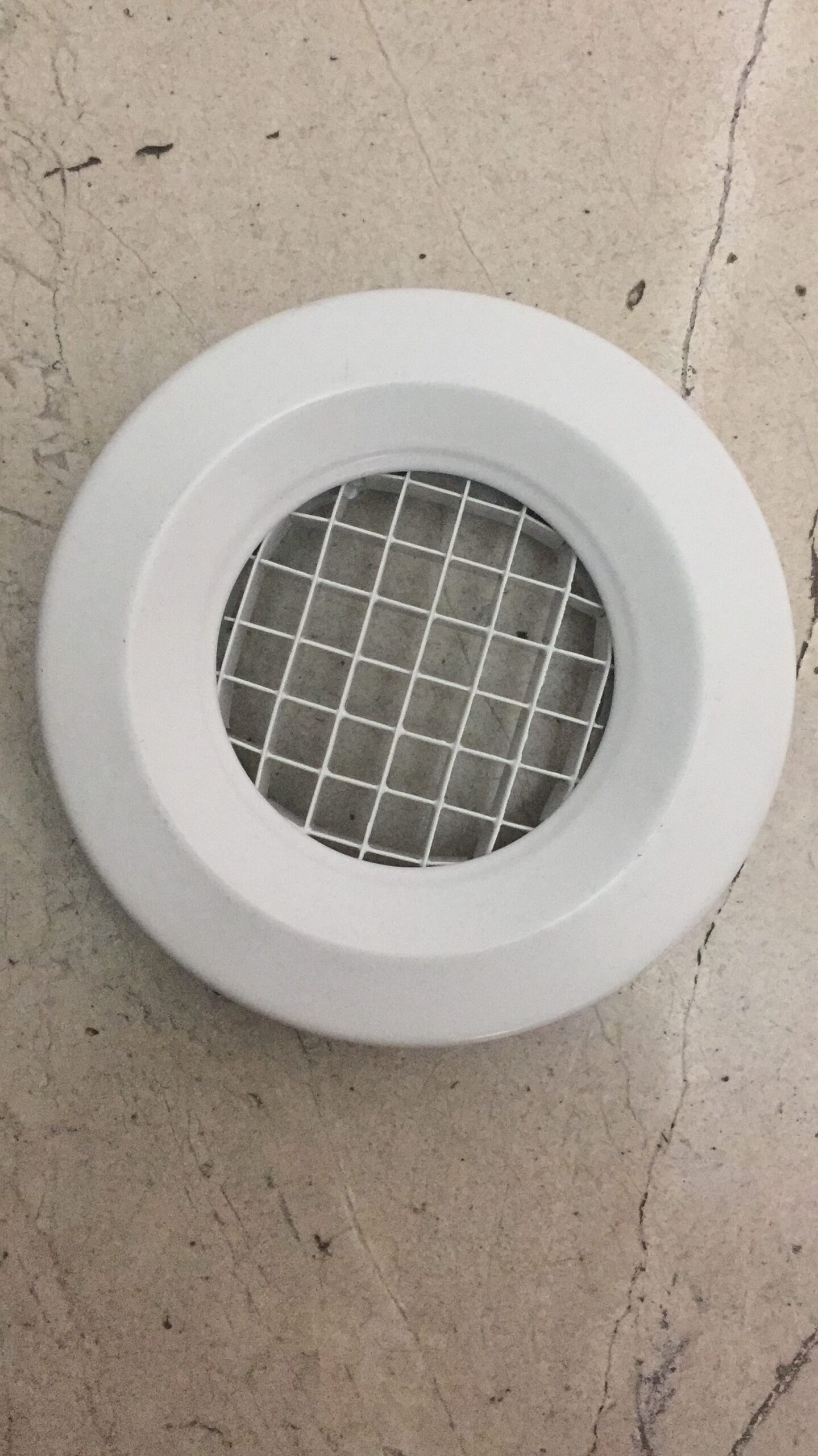

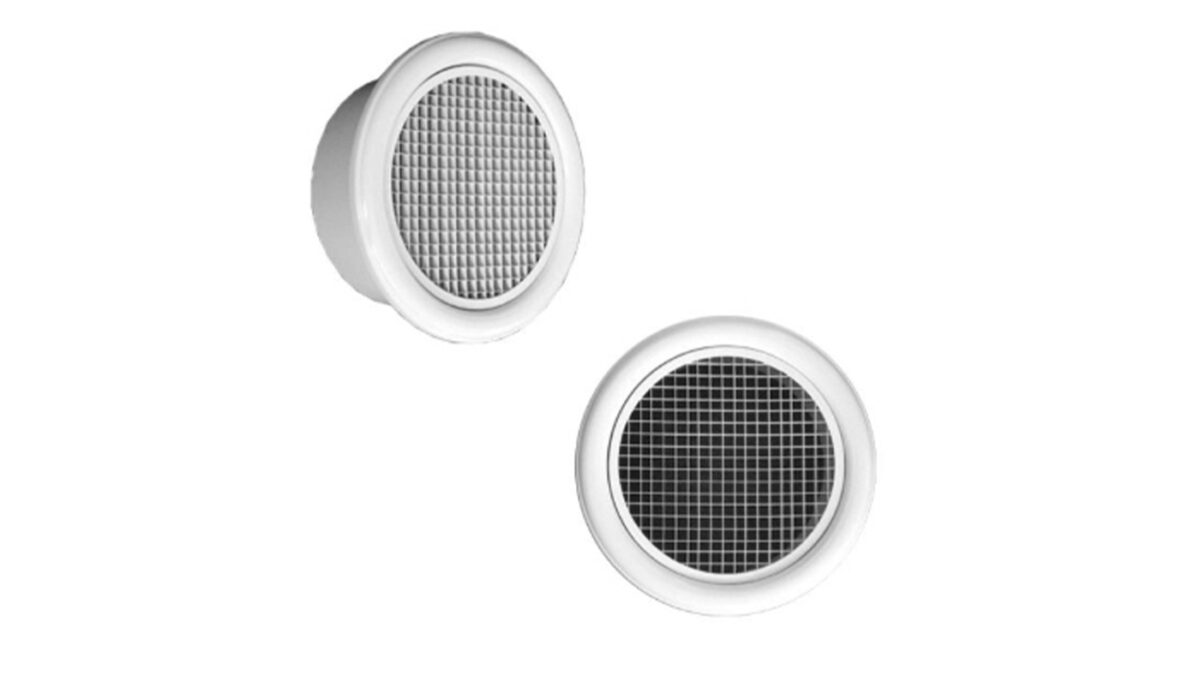

دریچه گرد مشبک یا Eggcrate Grille یکی از انواع دریچه‌های مورد استفاده در سیستم‌های تهویه مطبوع برای مکش، برگشت و تخلیه هوا است. این دریچه دارای ساختار مشبک و شبکه‌ای است که سطح باز مناسبی برای عبور جریان هوا ایجاد می‌کند و به همین دلیل در بخش‌هایی از سیستم تهویه که نیاز به عبور جریان هوا از طریق یک گریل دارند، مورد استفاده قرار می‌گیرد.
دریچه گرد مشبک در مدل‌های مختلف و با آرایش‌های متفاوت شبکه تولید می‌شود. در نمونه‌های مورد بررسی، ساختار Eggcrate از شبکه‌های مربعی تشکیل شده و امکان ارائه شبکه با زاویه‌های مختلف را دارد. مدل‌های مخصوص سقف نیز برای نصب در سقف‌های مدولار طراحی شده‌اند و می‌توانند با ساختار سقف هماهنگ شوند.
ساختار و کاربرد

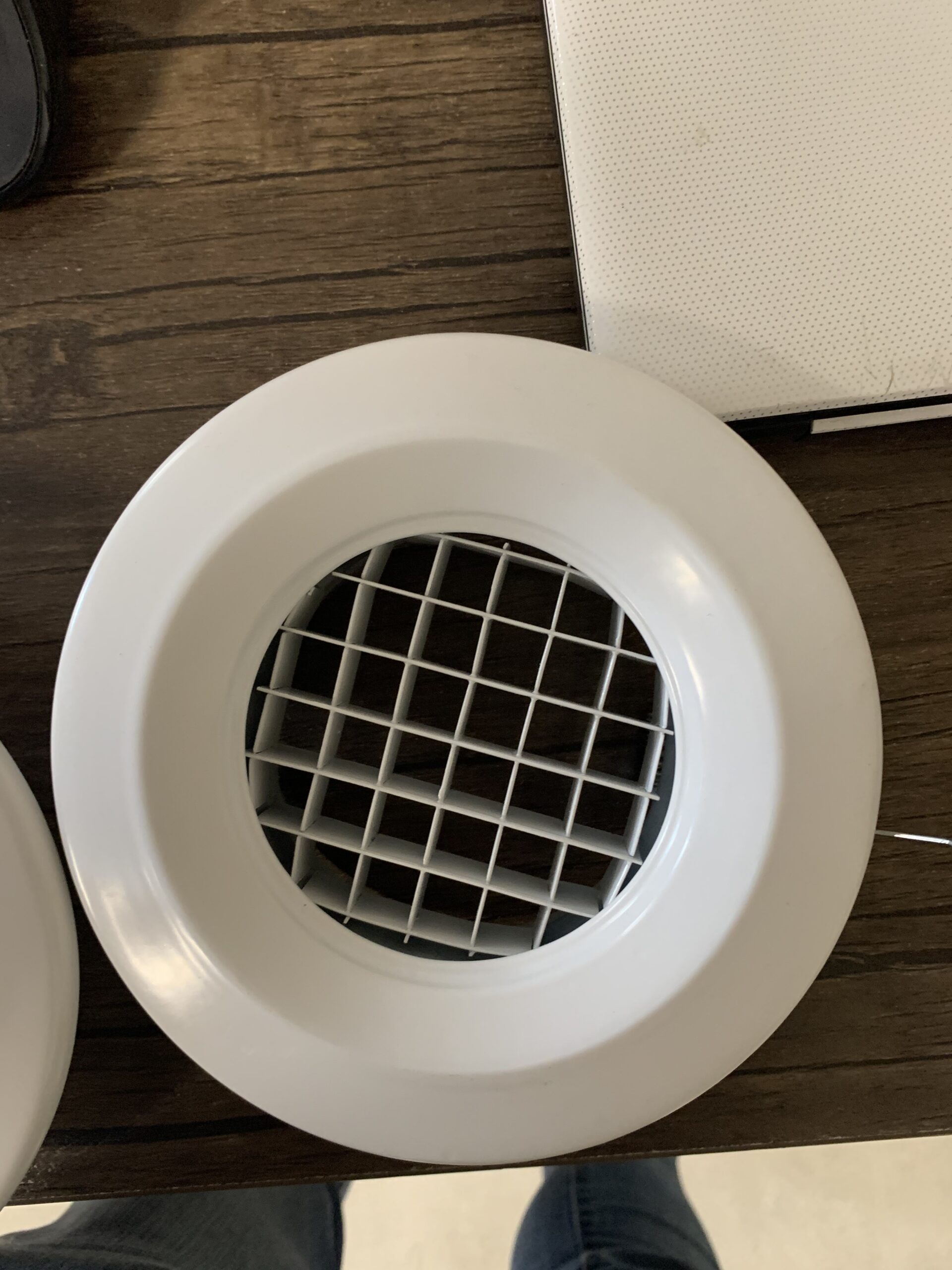

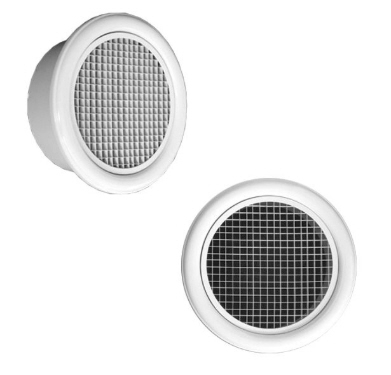

ساختار اصلی دریچه گرد مشبک از شبکه‌های متقاطع تشکیل شده است که در کنار یکدیگر الگوی Eggcrate را ایجاد می‌کنند. این ساختار باعث می‌شود بخش قابل توجهی از سطح دریچه به مسیر عبور هوا اختصاص پیدا کند.
کاربرد اصلی این نوع دریچه در سیستم‌های تهویه، مکش و تخلیه هوا است. در سیستم‌های تهویه مطبوع، هوای داخل فضا می‌تواند از طریق دریچه‌های برگشت یا تخلیه به مسیر کانال منتقل شود. دریچه گرد مشبک در این بخش از سیستم به‌عنوان سطح انتهایی مسیر هوا مورد استفاده قرار می‌گیرد.
در مدل‌های مخصوص سقف، طراحی قاب و شبکه دریچه به‌گونه‌ای انجام می‌شود که امکان نصب آن در ساختار سقف‌های مدولار وجود داشته باشد. بنابراین علاوه بر عملکرد تهویه، ابعاد و فرم قاب نیز در انتخاب محصول اهمیت دارد.

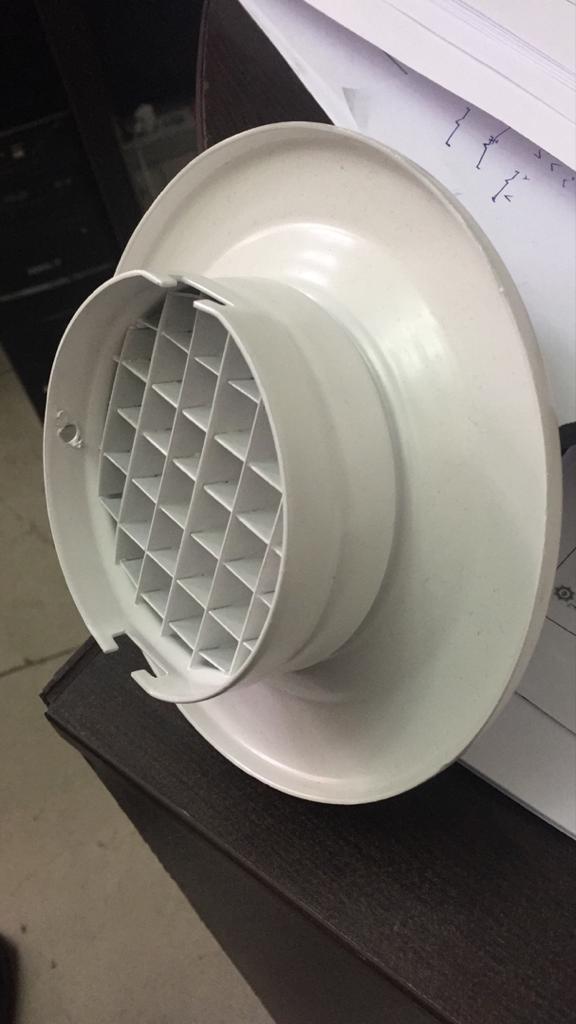

ویژگی اصلی دریچه گرد مشبک، ساختار شبکه‌ای آن است. این شبکه می‌تواند با آرایش‌های مختلف تولید شود و در مدل AEC شرکت Lindab، شبکه در دو حالت ۰ درجه و ۴۵ درجه ارائه شده است.
در آرایش ۰ درجه، خطوط شبکه در راستای قاب قرار می‌گیرند، در حالی که در آرایش ۴۵ درجه، شبکه نسبت به قاب زاویه دارد. این تفاوت بیشتر در ظاهر دریچه و نحوه هماهنگی آن با ساختار سقف یا فضای نصب قابل مشاهده است.
انتخاب نوع شبکه باید بر اساس مشخصات محصول، شرایط نصب و طراحی معماری پروژه انجام شود.
جنس
دریچه گرد مشبک می‌تواند با استفاده از آلومینیوم تولید شود. در مدل AEC، شبکه Eggcrate از آلومینیوم ساخته شده و قاب محصول از فولاد گالوانیزه تشکیل شده است.
Material: Aluminum Eggcrate Grid
استفاده از آلومینیوم در ساخت شبکه، علاوه بر ایجاد ساختار سبک، امکان استفاده از این نوع گریل را در کاربردهای مختلف تهویه و سقف‌های مدولار فراهم می‌کند.
جنس قاب نیز باید هنگام انتخاب محصول بررسی شود، زیرا قاب وظیفه نگه‌داشتن شبکه و ایجاد اتصال مناسب با محل نصب را بر عهده دارد.
رنگ، پوشش و ابعاد
رنگ و پوشش سطحی دریچه گرد مشبک بر اساس مدل و مشخصات سفارش تعیین می‌شود. در مدل AEC شرکت Lindab، رنگ استاندارد فعلی RAL 9003 با براقیت ۳۰ معرفی شده است و رنگ‌های دیگر نیز در صورت درخواست قابل ارائه هستند.
Standard Finish: RAL 9003, Gloss 30
در پروژه‌هایی که دریچه روی سقف یا در فضای قابل مشاهده نصب می‌شود، انتخاب رنگ هماهنگ با سقف و سایر تجهیزات تهویه می‌تواند در یکپارچگی ظاهری سیستم تأثیر داشته باشد.
ابعاد دریچه گرد مشبک باید بر اساس محل نصب و نیازهای پروژه انتخاب شود. در مدل AEC، ابعاد مختلفی برای محصول ارائه شده است و یکی از اندازه‌های مورد استفاده برای نصب در سقف‌های مدولار، 595 × 595 میلی‌متر است.
ابعاد دقیق دریچه تنها بر اساس اندازه ظاهری تعیین نمی‌شود و در زمان انتخاب باید ابعاد دهانه نصب، فضای پشت دریچه و نحوه اتصال آن به کانال یا پلنیوم نیز بررسی شود.
برای پروژه‌هایی که از سقف‌های مدولار استفاده می‌کنند، هماهنگی ابعاد دریچه با شبکه سقف اهمیت بیشتری دارد.
نصب در سقف‌های مدولار

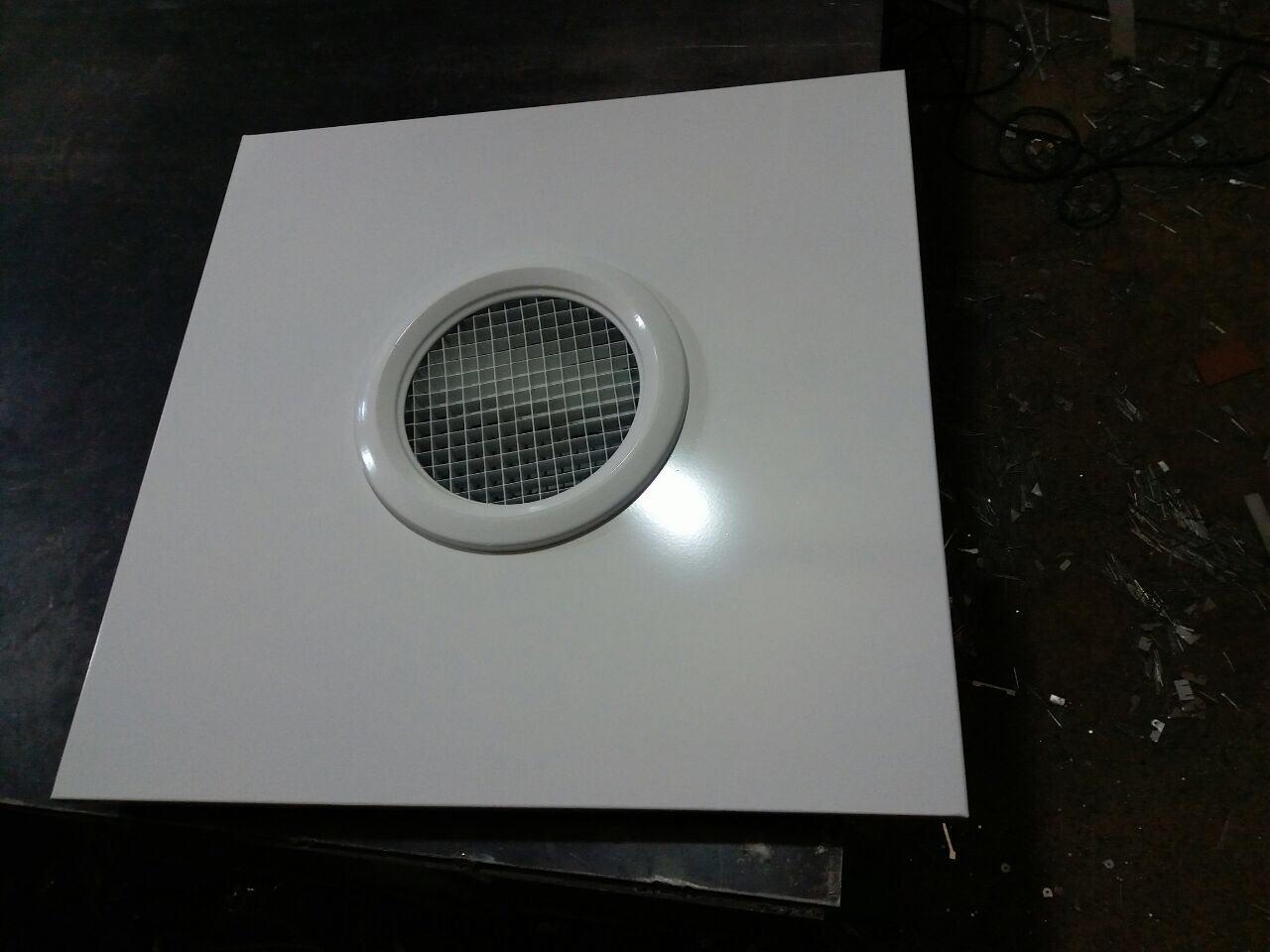

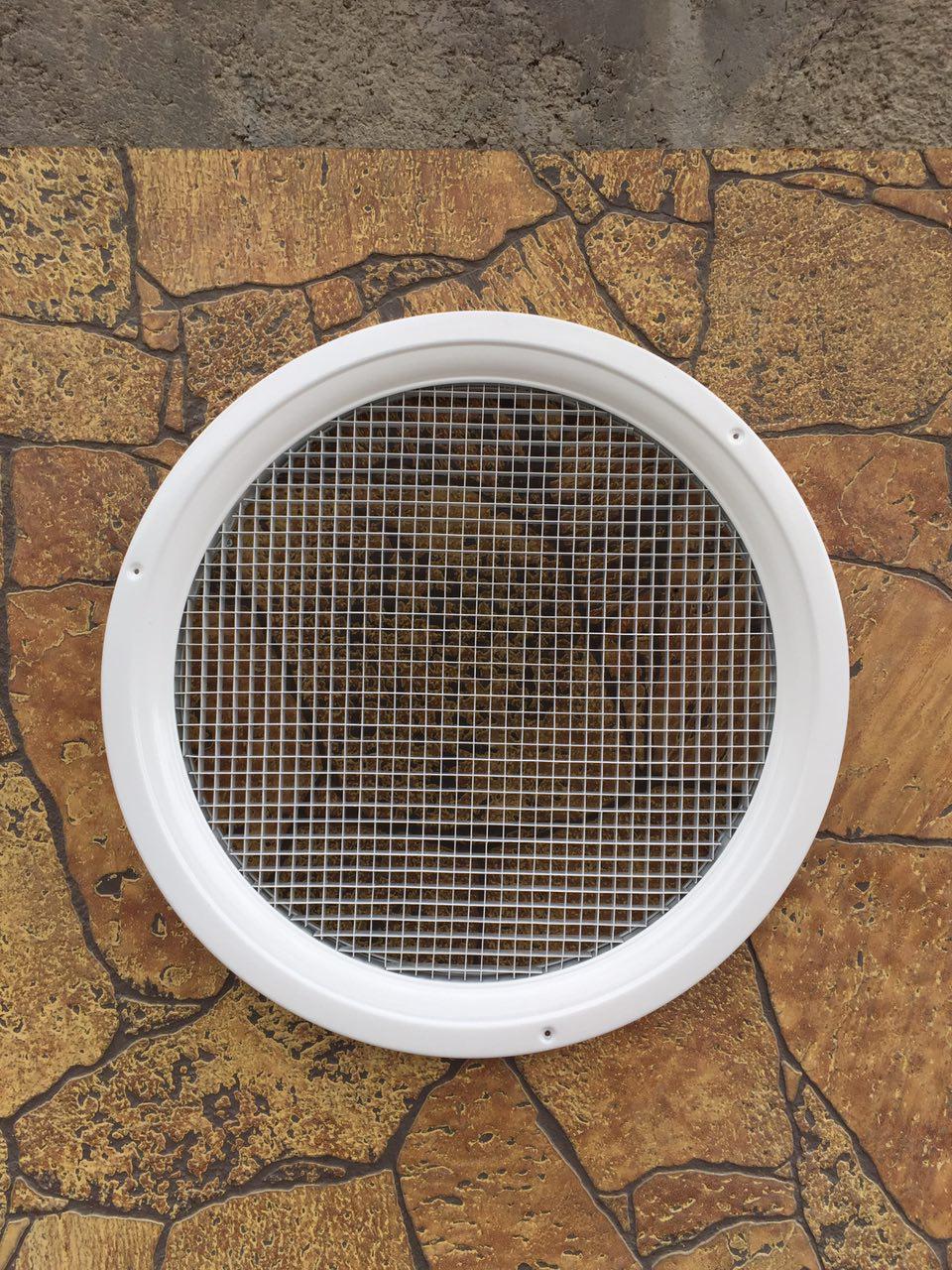

یکی از کاربردهای مهم دریچه گرد مشبک، نصب در سقف‌های مدولار است. مدل‌های مخصوص این نوع نصب دارای قاب مناسب برای قرارگیری در ساختار سقف هستند.
در این حالت، دریچه در بخش قابل مشاهده سقف قرار می‌گیرد و مسیر هوای پشت آن به کانال یا پلنیوم متصل می‌شود. طراحی قاب باریک در برخی مدل‌ها باعث می‌شود دریچه پس از نصب ظاهر یکپارچه‌تری با سطح سقف داشته باشد.
پیش از نصب باید ابعاد دریچه، دهانه نصب و نحوه اتصال به مسیر کانال یا پلنیوم بررسی شود تا دریچه به‌درستی در محل خود قرار گیرد.
تجهیزات جانبی
بسته به مدل و نیاز پروژه، دریچه گرد مشبک می‌تواند با تجهیزات جانبی مختلف مورد استفاده قرار گیرد. یکی از تجهیزات قابل ارائه برای مدل‌های مشخص، فیلتر G3 است.

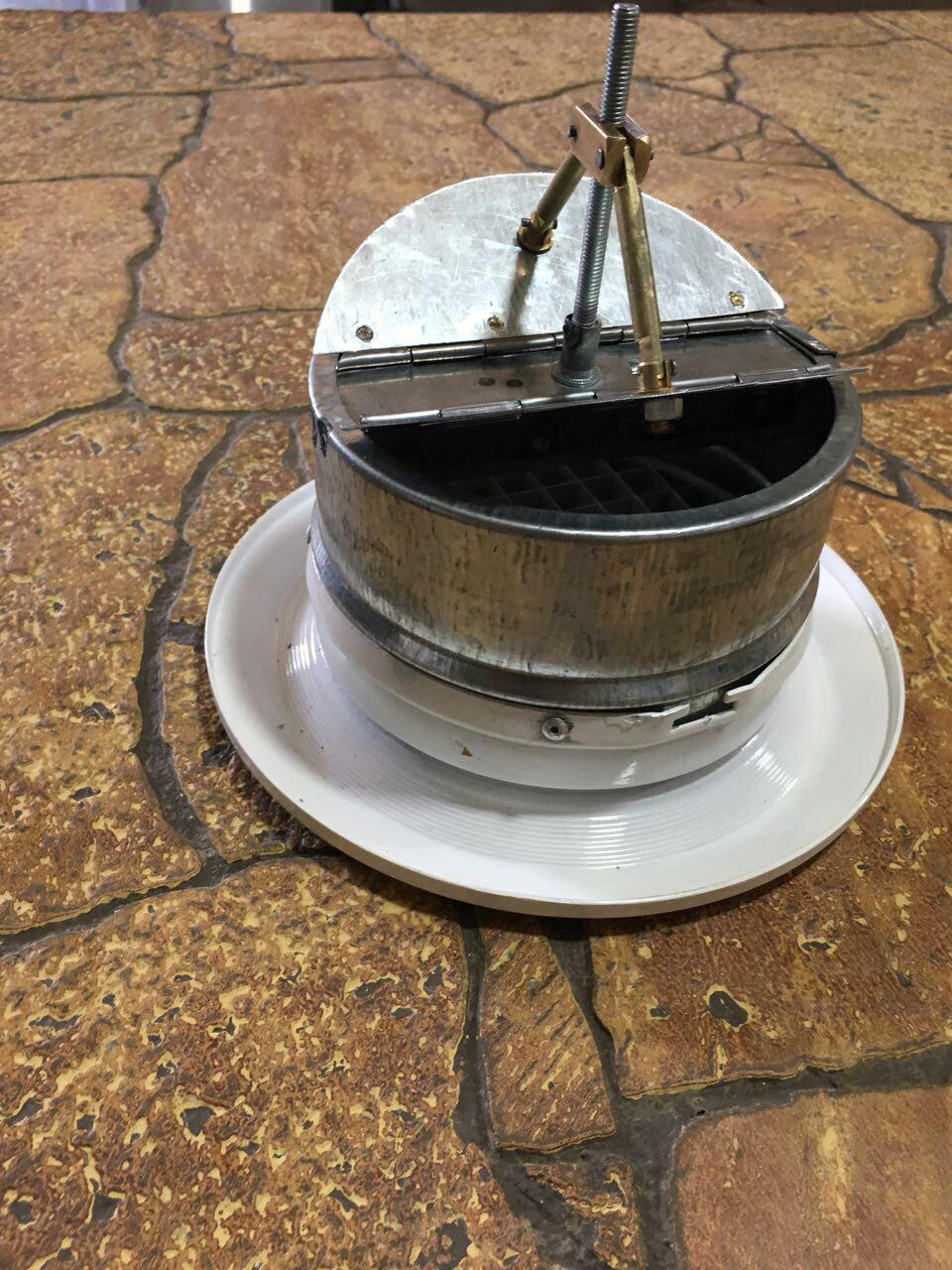

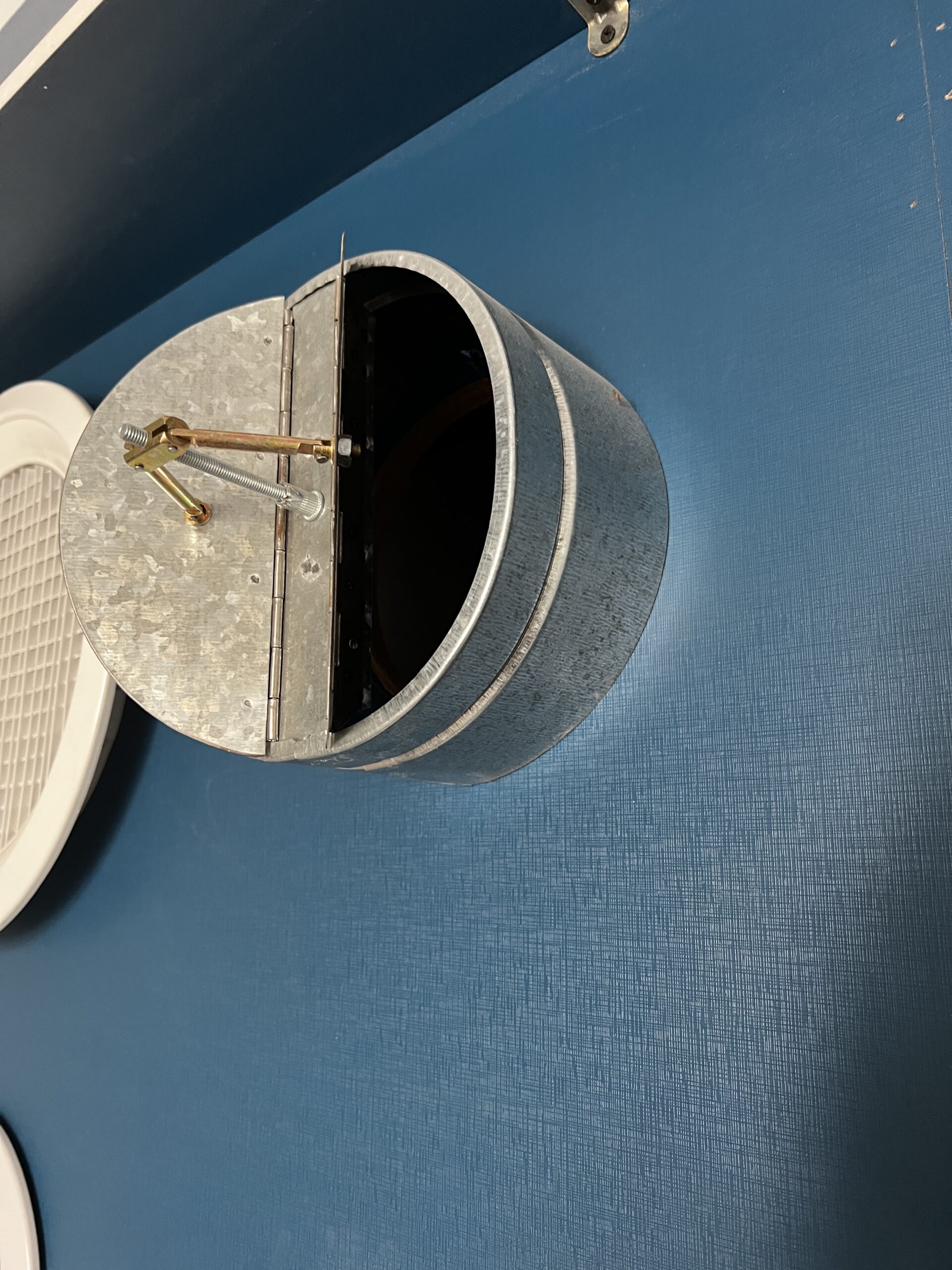

همچنین در اجرای سیستم‌های تهویه، بسته به نوع نصب و طراحی مسیر هوا، استفاده از تجهیزات اتصال و توزیع هوا مانند پلنیوم‌باکس می‌تواند مورد نیاز باشد.
تجهیزات جانبی باید بر اساس مدل دقیق دریچه و شرایط پروژه انتخاب شوند و نمی‌توان یک مجموعه تجهیزات ثابت را برای تمام مدل‌های Eggcrate Grille در نظر گرفت.
سطح آزاد و عبور جریان هوا
ساختار مشبک دریچه گرد مشبک بخش قابل توجهی از سطح دریچه را به عبور هوا اختصاص می‌دهد. مقدار دقیق سطح آزاد به ابعاد دریچه و نوع شبکه بستگی دارد.
در طراحی سیستم تهویه، فقط اندازه ظاهری دریچه معیار انتخاب نیست. پارامترهایی مانند دبی هوا، سطح آزاد، سرعت عبور هوا و افت فشار نیز باید در زمان انتخاب بررسی شوند.
به همین دلیل، برای انتخاب دقیق دریچه گرد مشبک در پروژه‌های تهویه مطبوع، مشخصات فنی مدل مورد نظر باید با شرایط واقعی سیستم مطابقت داده شود.
نگهداری
نگهداری Eggcrate Grille به شرایط نصب و نحوه استفاده از آن بستگی دارد. سطح قابل مشاهده دریچه باید به‌صورت دوره‌ای تمیز شود تا گردوغبار و آلودگی روی شبکه تجمع پیدا نکند.
در مدل‌هایی که امکان دسترسی به پلنیوم یا کانال از طریق خارج کردن دریچه وجود دارد، این ویژگی می‌تواند دسترسی به بخش پشت دریچه را برای عملیات سرویس و نگهداری آسان‌تر کند.
در صورت استفاده از فیلتر، وضعیت فیلتر نیز باید مطابق برنامه نگهداری سیستم بررسی و در صورت نیاز تمیز یا تعویض شود.
کاربرد در سیستم تهویه
دریچه گرد مشبک بیشتر برای کاربردهای مکش، برگشت و تخلیه هوا در سیستم‌های تهویه مطبوع مورد استفاده قرار می‌گیرد. ساختار شبکه‌ای آن امکان عبور جریان هوا را از سطح دریچه فراهم می‌کند و مدل‌های مخصوص سقف نیز برای هماهنگی با سقف‌های مدولار طراحی شده‌اند.
انتخاب این دریچه باید بر اساس نوع کاربرد، دبی هوای مورد نیاز، ابعاد محل نصب، نوع سقف و مشخصات فنی محصول انجام شود. در پروژه‌های مختلف ممکن است ابعاد، نوع شبکه، رنگ و تجهیزات جانبی مورد نیاز متفاوت باشد.
در مجموع، دریچه گرد مشبک یک گزینه کاربردی برای ایجاد سطح مکش و تخلیه هوا در سیستم‌های تهویه مطبوع است که ساختار شبکه‌ای، امکان استفاده در سقف‌های مدولار و قابلیت ارائه در مشخصات مختلف، آن را برای طیف مشخصی از پروژه‌های ساختمانی و تأسیساتی مناسب می‌کند.
