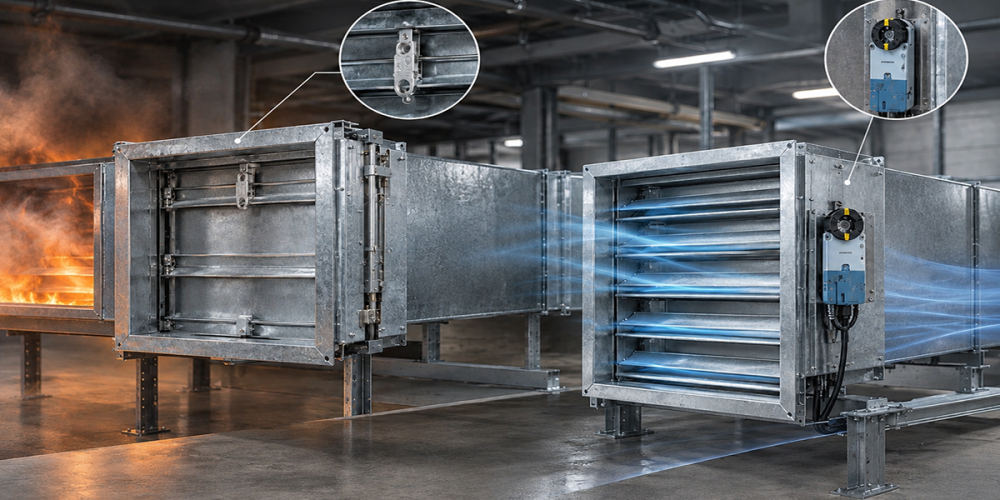

تفاوت دمپر فیوزی و دمپر موتوری پره دوبل

دمپر فیوزی و دمپر موتوری پره دوبل دو نوع تجهیز با کاربردهای متفاوت در سیستم‌های تهویه مطبوع و کنترل جریان هوا هستند. تفاوت دمپر فیوزی و دمپر موتوری پره دوبل در درجه اول به هدف طراحی، سازوکار عملکرد و شرایط بهره‌برداری آن‌ها مربوط می‌شود. دمپر فیوزی با هدف محدودکردن گسترش آتش در شرایط تعیین‌شده به کار می‌رود؛ در مقابل، دمپر موتوری پره دوبل معمولاً برای تنظیم یا قطع و وصل جریان هوا با استفاده از محرک الکتریکی طراحی می‌شود.

شناخت تفاوت این دو تجهیز به مهندسان، طراحان و مجریان تأسیسات کمک می‌کند تا بر اساس نیاز پروژه، الزامات ایمنی و مشخصات فنی محصول تصمیم بگیرند. انتخاب نادرست دمپر می‌تواند عملکرد سیستم تهویه را مختل کند یا الزامات حفاظت در برابر حریق را برآورده نکند.

دمپر فیوزی چیست و چگونه عمل می‌کند؟

دمپر فیوزی یکی از تجهیزات مورد استفاده برای محدودکردن گسترش آتش از طریق کانال‌های تهویه است. در مدل‌های مجهز به اتصال حرارتی، با رسیدن دما به مقدار عملکرد تعیین‌شده، اتصال آزادکننده عمل می‌کند و سازوکار دمپر را برای بسته‌شدن فعال می‌سازد. در بسیاری از مدل‌ها، نیروی لازم برای بسته‌شدن پره‌ها به کمک فنر یا مکانیزم طراحی‌شده در محصول تأمین می‌شود.

عملکرد دقیق دمپر فیوزی به طراحی و تأییدیه همان مدل بستگی دارد. بنابراین، صرف وجود یک اتصال حرارتی یا بسته‌شدن پره‌ها به‌تنهایی به معنای تأیید محصول برای استفاده در سامانه حفاظت حریق نیست. برای انتخاب و نصب باید مشخصات سازنده و الزامات مقرراتی پروژه بررسی شود.

اجزای اصلی دمپر فیوزی

اجزای دمپر فیوزی با توجه به مدل و سازنده متفاوت‌اند، اما ممکن است شامل موارد زیر باشند:

• بدنه: محفظه‌ای که اجزای دمپر را در خود جای می‌دهد و برای نصب در محل تعیین‌شده طراحی می‌شود.
• پره‌ها: اجزای متحرکی که مسیر عبور هوا را مسدود می‌کنند.
• اتصال حرارتی یا فیوز: قطعه‌ای که در دمای مشخص‌شده، مکانیزم نگهدارنده را آزاد می‌کند.
• مکانیزم بسته‌شدن: مجموعه‌ای از قطعات مکانیکی که پس از آزادشدن قفل، پره‌ها را به وضعیت بسته هدایت می‌کند.
• اجزای اتصال و نصب: قطعات لازم برای تثبیت دمپر در محل پیش‌بینی‌شده.

جنس بدنه و پره‌های دمپر فیوزی

بدنه و پره‌های دمپر فیوزی معمولاً از ورق‌های فلزی متناسب با طراحی محصول ساخته می‌شوند. فولاد گالوانیزه و فولاد از جمله موادی هستند که در برخی مدل‌ها به کار می‌روند؛ بااین‌حال، جنس، ضخامت، پوشش محافظ و ساختار قطعات باید از روی مشخصات فنی همان محصول بررسی شود.

در انتخاب دمپر، مقاومت مکانیکی بدنه، کیفیت اتصالات و سازگاری محصول با شرایط نصب اهمیت دارند. همچنین، نصب باید مطابق دستورالعمل سازنده و الزامات مربوط به حفاظت حریق انجام شود.

دمپر موتوری پره دوبل چیست؟

دمپر موتوری پره دوبل نوعی دمپر کنترل هواست که برای تغییر وضعیت پره‌ها از محرک الکتریکی (Electric Actuator) استفاده می‌کند. با دریافت فرمان کنترلی، محرک محور یا مکانیزم حرکتی دمپر را به حرکت درمی‌آورد و میزان بازشدگی پره‌ها تغییر می‌کند. این عملکرد امکان تنظیم جریان هوا یا قطع و وصل آن را در بخش‌های مختلف سیستم تهویه فراهم می‌کند.

دمپر موتوری پره دوبل می‌تواند در سامانه‌های تهویه مطبوع، کنترل هوای رفت و برگشت و برخی کاربردهای صنعتی مورد استفاده قرار گیرد. نوع محرک، گشتاور، ولتاژ تغذیه، شیوه فرمان‌پذیری و وضعیت دمپر هنگام قطع برق به مشخصات مدل انتخابی بستگی دارند.

این تجهیز ممکن است در شکل‌های چهارگوش و گرد ساخته شود. مدل چهارگوش معمولاً برای اتصال به کانال‌های مستطیلی و مدل گرد برای مسیرهای کانال‌کشی دایره‌ای در نظر گرفته می‌شود. شکل نهایی، ابعاد و نحوه اتصال باید با مسیر کانال و شرایط اجرایی پروژه هماهنگ باشد.

اجزای اصلی دمپر موتوری پره دوبل

اجزای متداول این دمپر عبارت‌اند از:

• بدنه: قاب اصلی که پره‌ها و اجزای حرکتی را در بر می‌گیرد.
• پره‌ها: قطعاتی که با تغییر زاویه، میزان عبور هوا را کنترل می‌کنند.
• محرک الکتریکی: نیروی لازم برای تغییر وضعیت پره‌ها را فراهم می‌کند.
• محور و اتصالات مکانیکی: حرکت محرک را به پره‌ها منتقل می‌کنند.
• مکانیزم انتقال حرکت: بسته به طراحی، ممکن است از چرخ‌دنده، اهرم یا اتصالات هماهنگ‌کننده تشکیل شده باشد.

جنس بدنه و پره‌های دمپر موتوری پره دوبل

بدنه و پره‌های دمپر موتوری پره دوبل ممکن است از ورق فولاد گالوانیزه، آلومینیوم یا مواد دیگری ساخته شوند که با کاربرد و شرایط محیطی تناسب دارند. انتخاب جنس به عواملی مانند رطوبت، دما، شرایط خوردگی، فشار کاری و الزامات مکانیکی وابسته است؛ بنابراین نمی‌توان یک جنس مشخص را برای تمام مدل‌ها قطعی دانست.

کیفیت ساخت پره‌ها، محورهای حرکتی و اتصالات نیز بر عملکرد دمپر تأثیر می‌گذارد. علاوه بر این، محرک الکتریکی باید از نظر گشتاور و سازگاری الکتریکی با دمپر و سامانه کنترل بررسی شود.

تفاوت دمپر فیوزی و دمپر موتوری پره دوبل از نظر عملکرد

مهم‌ترین تفاوت دمپر فیوزی و دمپر موتوری پره دوبل، هدف عملکرد آن‌هاست. دمپر فیوزی برای ایفای نقش حفاظتی در شرایط تعریف‌شده حریق طراحی می‌شود، درحالی‌که دمپر موتوری پره دوبل معمولی برای کنترل جریان هوا در بهره‌برداری عادی سیستم استفاده می‌شود.

۱. هدف استفاده

دمپر فیوزی در محل‌هایی به کار می‌رود که محدودکردن گسترش آتش از طریق مسیر کانال‌کشی ضرورت دارد و باید با الزامات مربوط به همان کاربرد مطابقت داشته باشد. دمپر موتوری پره دوبل معمولی برای تنظیم جریان هوا، کنترل نواحی تهویه و اجرای فرمان‌های سامانه کنترل استفاده می‌شود.

۲. سازوکار عملکرد

در مدل‌های فیوزی، فعال‌شدن اتصال حرارتی در دمای تعیین‌شده می‌تواند مکانیزم بسته‌شدن را آزاد کند. در دمپر موتوری، تغییر وضعیت پره‌ها با فرمان الکتریکی و حرکت محرک انجام می‌شود. عملکرد آن هنگام قطع برق نیز به نوع محرک و وجود یا نبود قابلیت بازگشت به وضعیت ایمن وابسته است.

۳. نحوه کنترل جریان هوا

دمپر موتوری پره دوبل می‌تواند با توجه به نوع محرک و سامانه کنترل، در وضعیت‌های مختلف قرار گیرد و جریان هوا را تنظیم کند. دمپر فیوزی معمولی برای تنظیم پیوسته جریان هوا طراحی نشده است و نقش آن به عملکرد حفاظتی مشخص‌شده در طراحی محصول مربوط می‌شود.

۴. نیاز به برق و سامانه کنترل

دمپر موتوری برای حرکت محرک الکتریکی به منبع تغذیه نیاز دارد. این محرک ممکن است فرمان را از کنترلر مستقل یا سامانه مدیریت هوشمند ساختمان (BMS) دریافت کند. در مقابل، دمپر فیوزی مجهز به اتصال حرارتی برای فعال‌شدن این مکانیزم به فرمان الکتریکی متکی نیست؛ البته برخی سامانه‌های حفاظتی ممکن است تجهیزات نظارتی یا کنترلی جداگانه داشته باشند.

۵. الزامات حفاظتی

هر دمپر موتوری پره دوبل معمولی را نمی‌توان جایگزین دمپر حریق کرد. استفاده از دمپر در مسیرهای حفاظت حریق به محصولی نیاز دارد که برای آن کاربرد طراحی و تأیید شده باشد. همچنین، دمپرهای ترکیبی حریق و دود و مدل‌های موتوری مخصوص حفاظت حریق، الزامات و سازوکارهای متفاوتی از دمپرهای معمول کنترل هوا دارند.

جدول مقایسه دمپر فیوزی و دمپر موتوری پره دوبل

محل نصب و نگهداری دمپرها

محل نصب دمپر فیوزی باید بر اساس طراحی حفاظت حریق ساختمان، جزئیات کانال‌کشی و دستورالعمل سازنده تعیین شود. برای نمونه، اطلاعات نصب و مشخصات مدل‌های دمپر فیوزی را باید از مستندات همان محصول بررسی کرد. دسترسی مناسب برای بازرسی و نگهداری نیز اهمیت دارد.

دمپر موتوری پره دوبل باید در محلی نصب شود که هم با مسیر کانال هماهنگ باشد و هم دسترسی به محرک، اتصالات و تجهیزات کنترلی امکان‌پذیر بماند. در دوره‌های نگهداری، وضعیت حرکت پره‌ها، اتصالات مکانیکی، عملکرد محرک و صحت فرمان‌های کنترلی باید مطابق دستورالعمل سازنده بررسی شود.

برای دمپرهای حریق نیز بازرسی و آزمون باید مطابق ضوابط محلی، نوع تأییدیه محصول و دستورالعمل‌های مرتبط انجام شود. راهنمای UL Solutions اطلاعاتی درباره دمپرهای حریق و ملاحظات بازرسی و نگهداری ارائه می‌کند.

چگونه دمپر مناسب را انتخاب کنیم؟

برای انتخاب دمپر، ابتدا باید هدف استفاده مشخص شود: آیا تجهیز برای حفاظت در برابر حریق لازم است یا برای کنترل جریان هوا در شرایط عادی؟ پس از آن، شرایط نصب، شکل و ابعاد کانال، جنس بدنه و پره‌ها، مشخصات مکانیکی و الزامات کنترلی بررسی می‌شوند.

در انتخاب دمپر موتوری، توجه به گشتاور محرک، ولتاژ تغذیه، نوع سیگنال کنترلی و رفتار تجهیز هنگام قطع برق ضروری است. در کاربردهای حریق نیز باید از محصولی استفاده شود که برای شرایط موردنظر طراحی و تأیید شده باشد؛ انتخاب یک دمپر معمولی صرفاً به دلیل داشتن محرک الکتریکی کافی نیست.

در نهایت، تفاوت دمپر فیوزی و دمپر موتوری پره دوبل فقط به روش حرکت پره‌ها محدود نمی‌شود؛ هدف طراحی، الزامات ایمنی و نوع کاربرد نیز در انتخاب نقش تعیین‌کننده دارند. بررسی مستندات فنی سازنده و هماهنگی تجهیز با طراحی پروژه، از انتخاب نادرست و ایجاد مشکل در بهره‌برداری جلوگیری می‌کند.
