دمپر یک طرفه یا Non-Return Damper یکی از تجهیزات مورد استفاده در سیستم‌های تهویه و انتقال هواست که برای جلوگیری از برگشت جریان هوا در مسیر کانال‌کشی به کار می‌رود. این دمپر مانند یک شیر یک طرفه، اجازه عبور جریان هوا را در جهت موردنظر فراهم کرده و از برگشت جریان در جهت مخالف جلوگیری می‌کند.
دمپر یک طرفه که با نام‌هایی مانند Backdraft Damper نیز شناخته می‌شود، در کاربردهایی مانند فن‌ها، سیستم‌های تهویه، اتاق دیزل ژنراتور، فن‌های نیروگاهی و دودکش‌های کارخانجات مورد استفاده قرار می‌گیرد. در نمونه‌های متداول Backdraft Damper، حرکت پره‌ها می‌تواند تحت تأثیر اختلاف فشار جریان هوا انجام شود و پس از کاهش یا توقف جریان، پره‌ها برای جلوگیری از برگشت جریان بسته شوند.
طراحی و ساخت دمپر یک طرفه، از جمله جنس و ضخامت اجزای آن، با توجه به شرایط هر پروژه می‌تواند متغیر باشد. بنابراین انتخاب ساختار مناسب دمپر باید بر اساس شرایط کاری، مسیر جریان، نحوه نصب و مشخصات موردنیاز پروژه انجام شود.
کاربرد و عملکرد

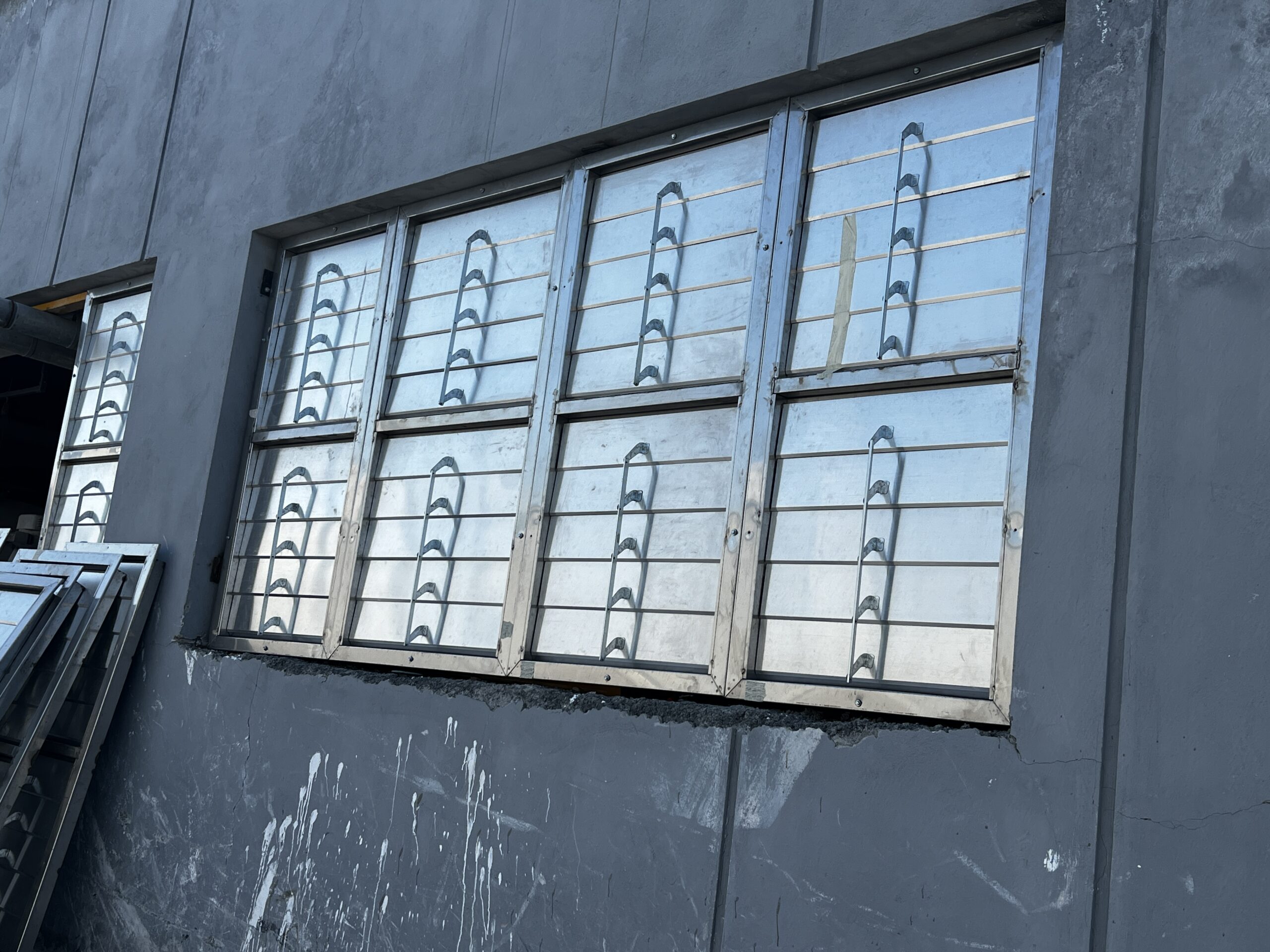

دمپر یک طرفه در مسیرهایی استفاده می‌شود که جلوگیری از برگشت جریان هوا اهمیت دارد. این دمپر می‌تواند در مسیر خروجی فن‌ها، سیستم‌های تهویه و برخی کاربردهای صنعتی مورد استفاده قرار گیرد.

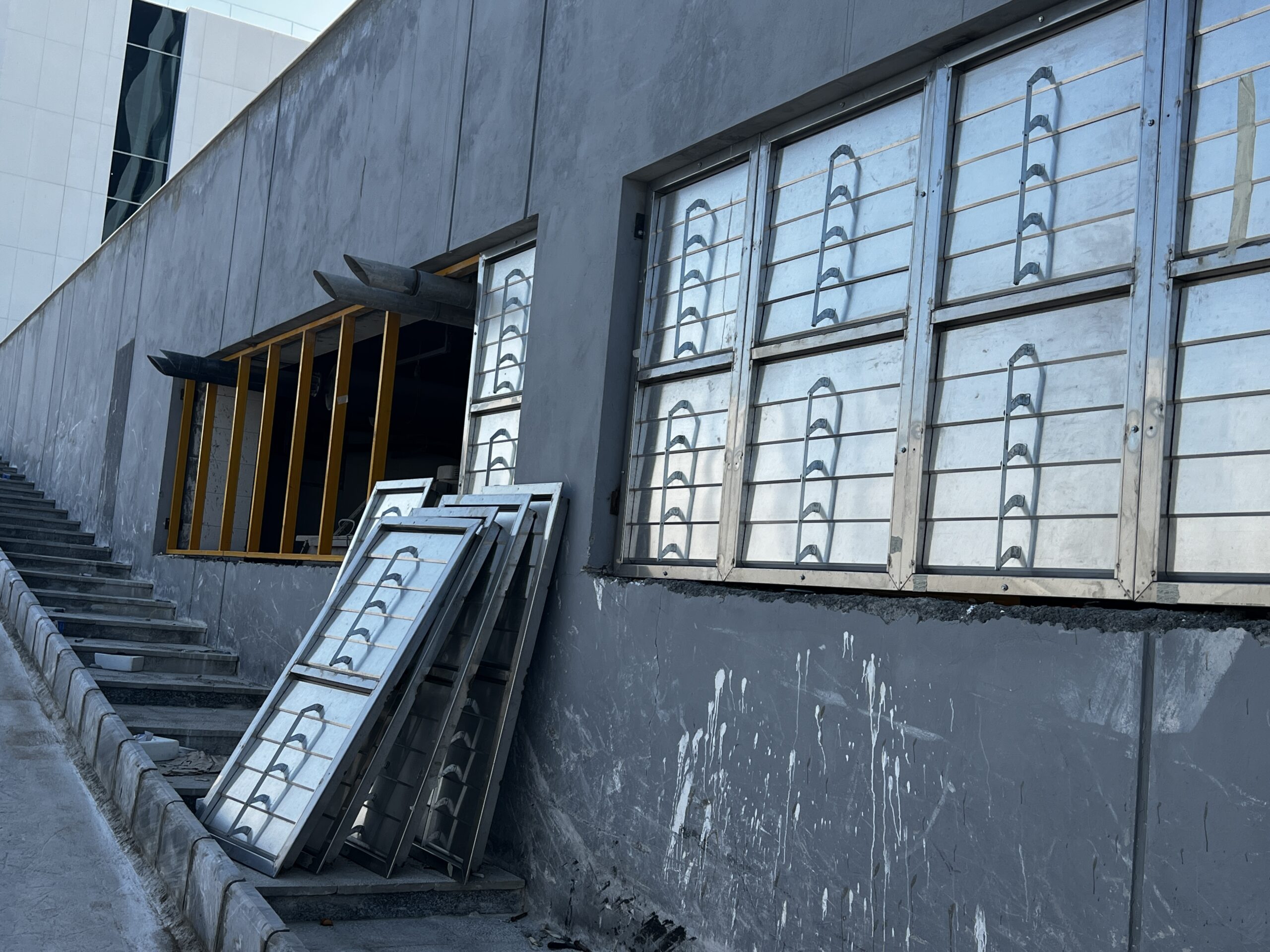

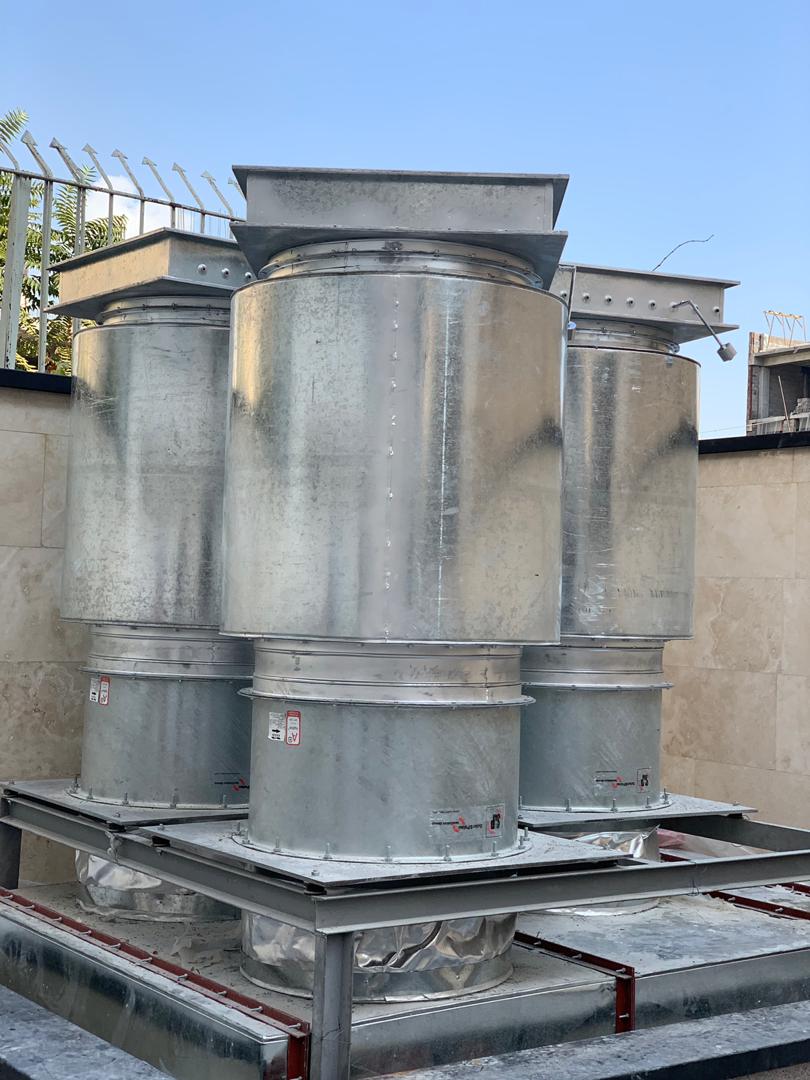

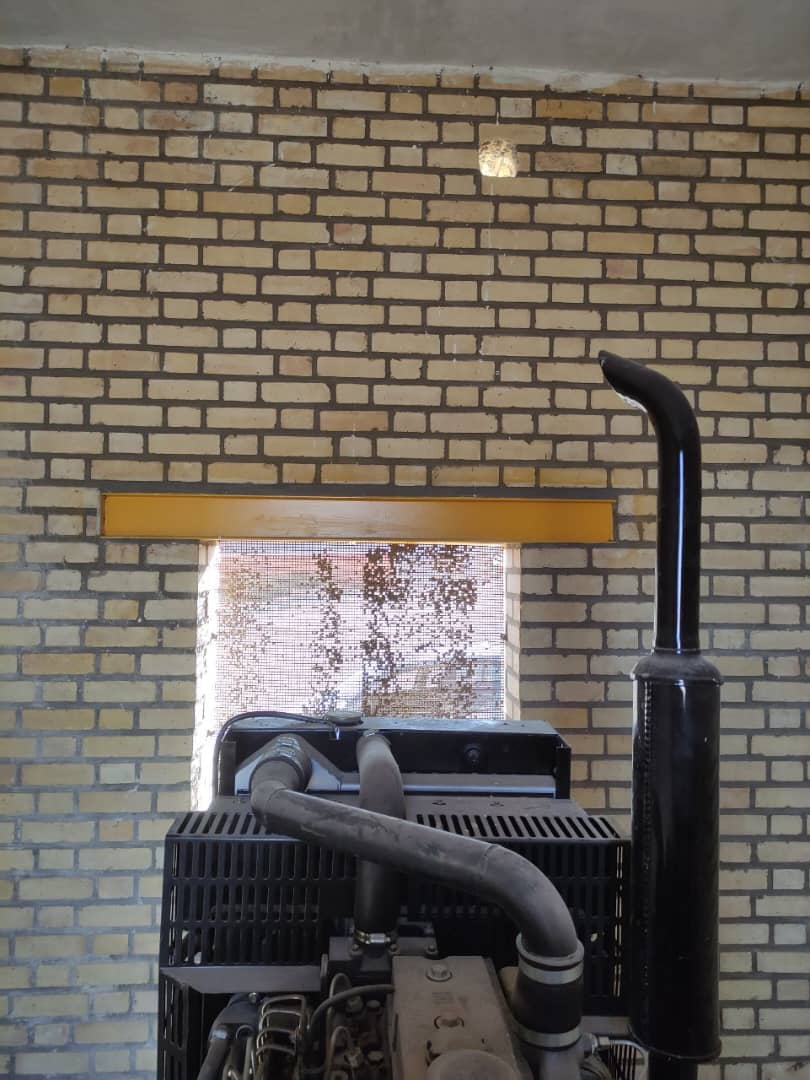

از جمله کاربردهای ذکرشده برای این نوع دمپر می‌توان به اتاق دیزل ژنراتور، فن‌های نیروگاهی و دودکش‌های کارخانجات اشاره کرد. در سیستم‌های تهویه نیز Backdraft Damper برای جلوگیری از برگشت جریان هوا در مسیر کانال استفاده می‌شود.
دمپر یک طرفه، عملکردش بر اساس جهت جریان هوا و شرایط فشار در مسیر انجام می‌شود. هنگام ایجاد جریان در جهت موردنظر، پره‌های دمپر امکان عبور هوا را فراهم می‌کنند. با کاهش یا توقف جریان، ساختار دمپر به بسته‌شدن مسیر و جلوگیری از برگشت جریان کمک می‌کند.

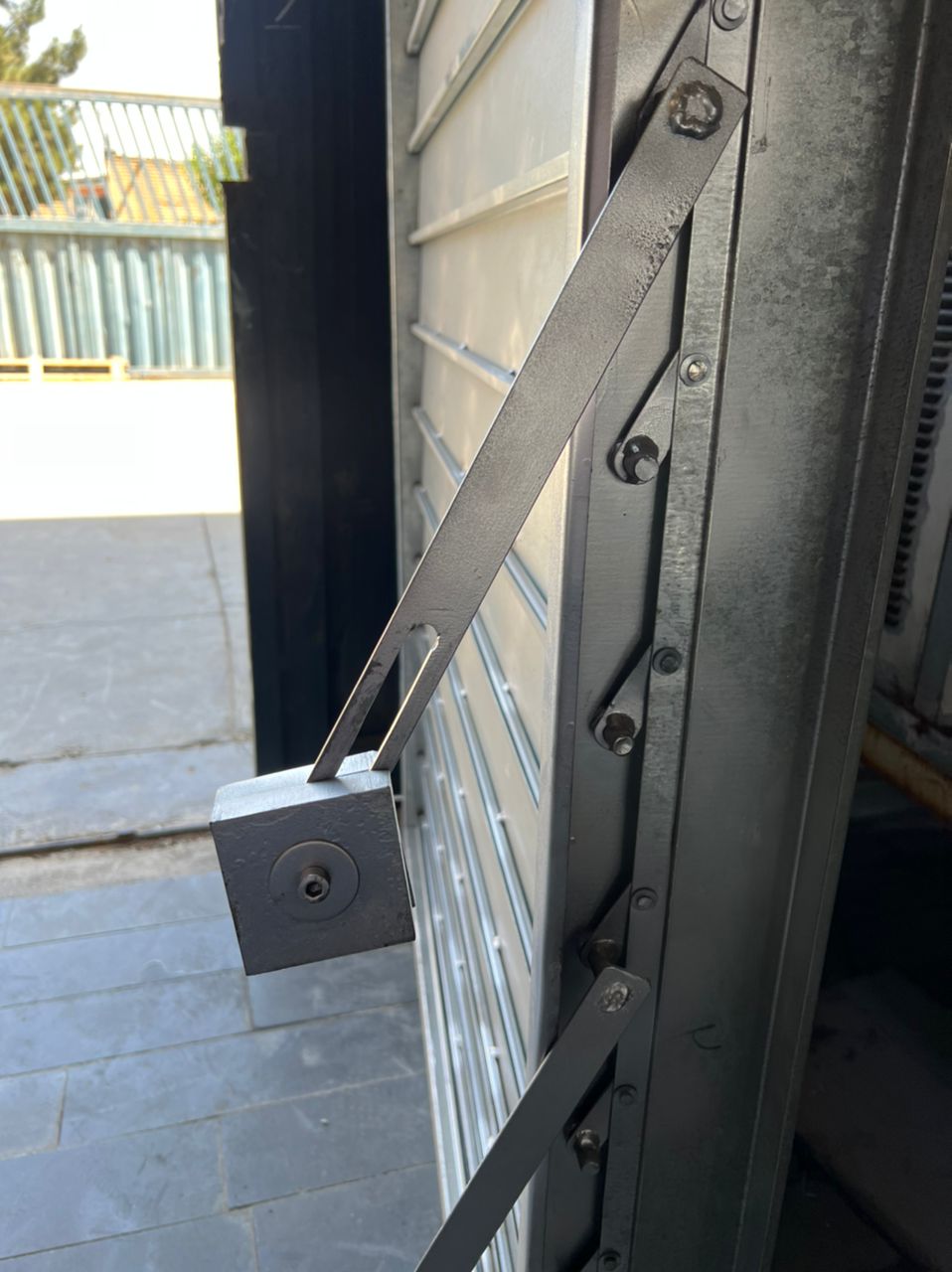

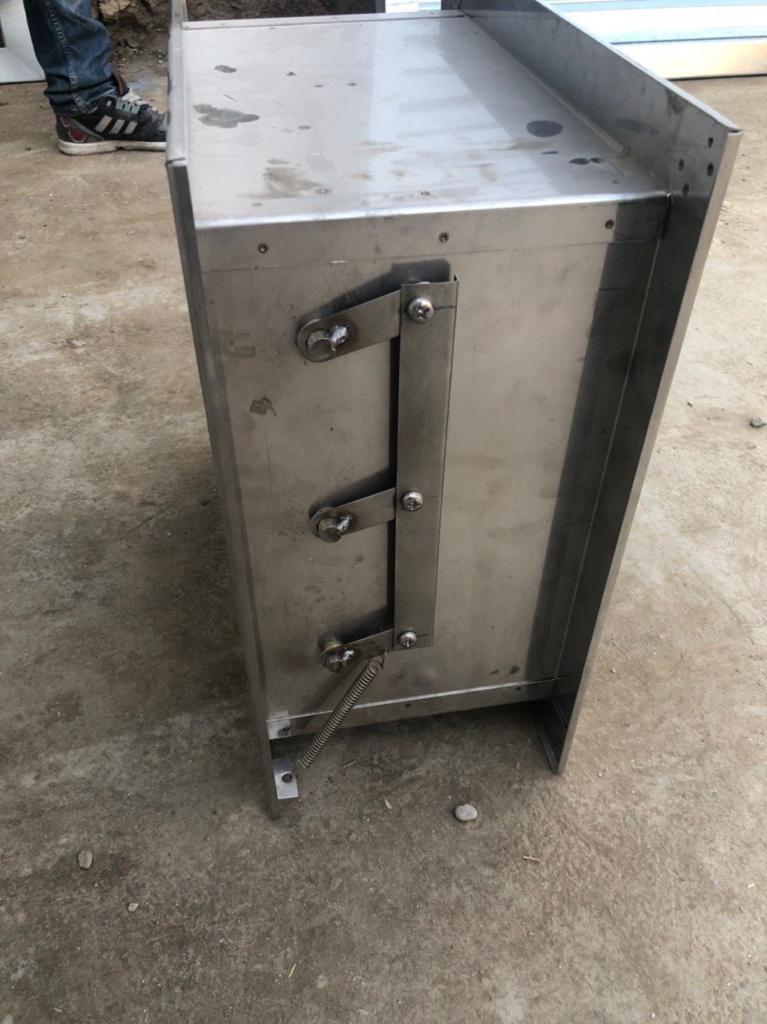

در دمپرهای Backdraft متداول، بازشدن پره‌ها می‌تواند بر اثر اختلاف فشار ایجادشده توسط جریان هوا انجام شود و بسته‌شدن پره‌ها نیز می‌تواند با استفاده از گرانش یا مکانیزم‌های کمکی صورت گیرد. نوع عملکرد دقیق به طراحی دمپر و شرایط نصب آن بستگی دارد.
دمپر چهارگوش

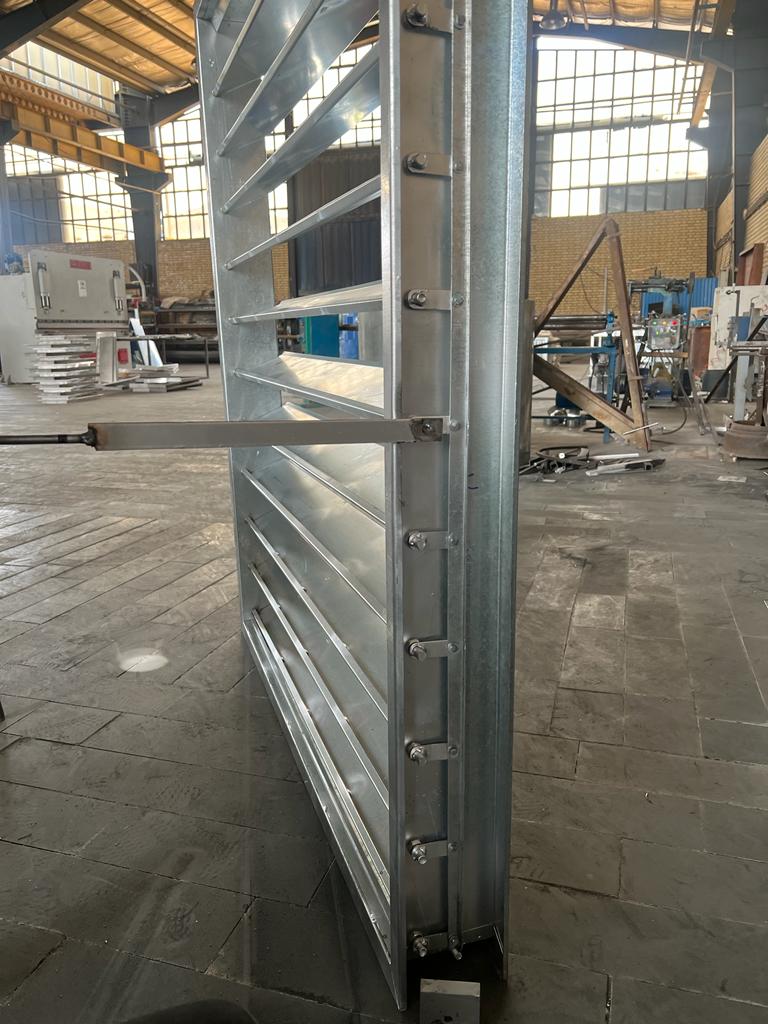

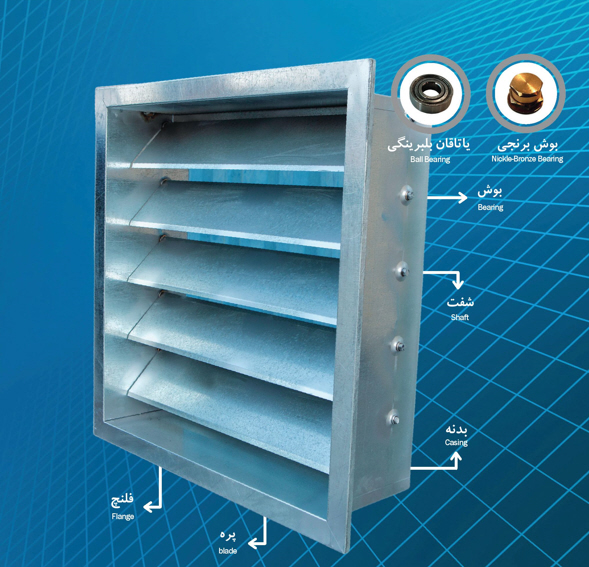

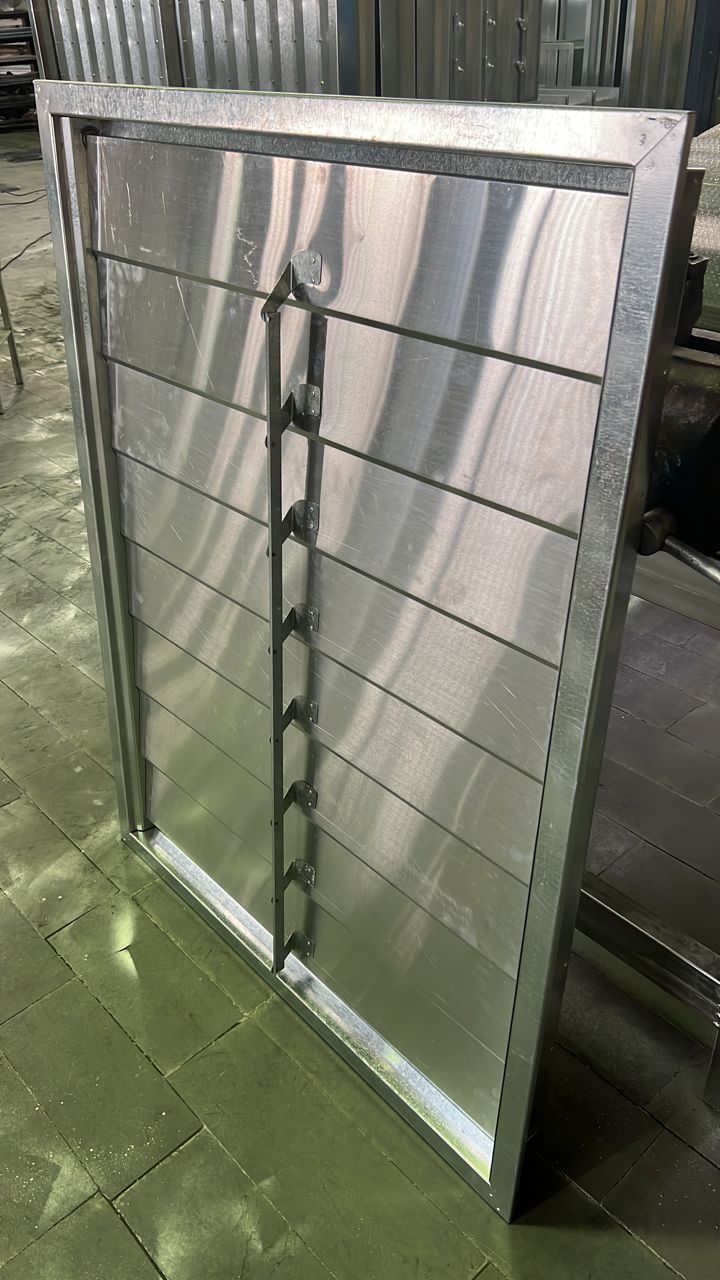

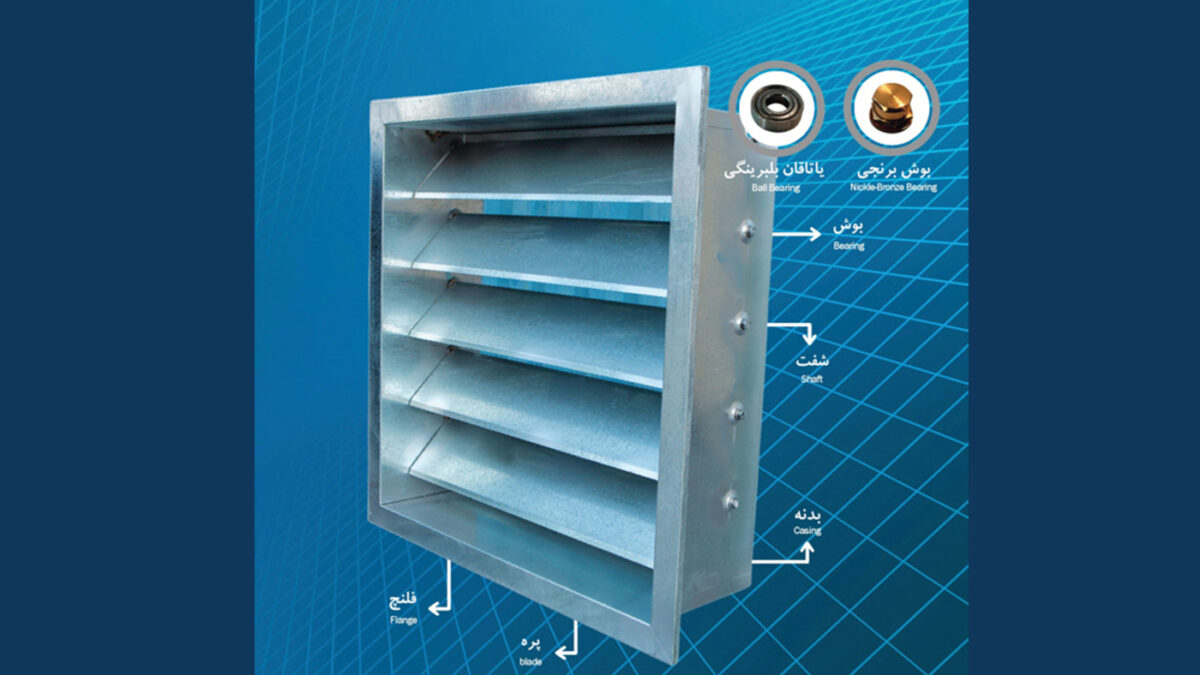

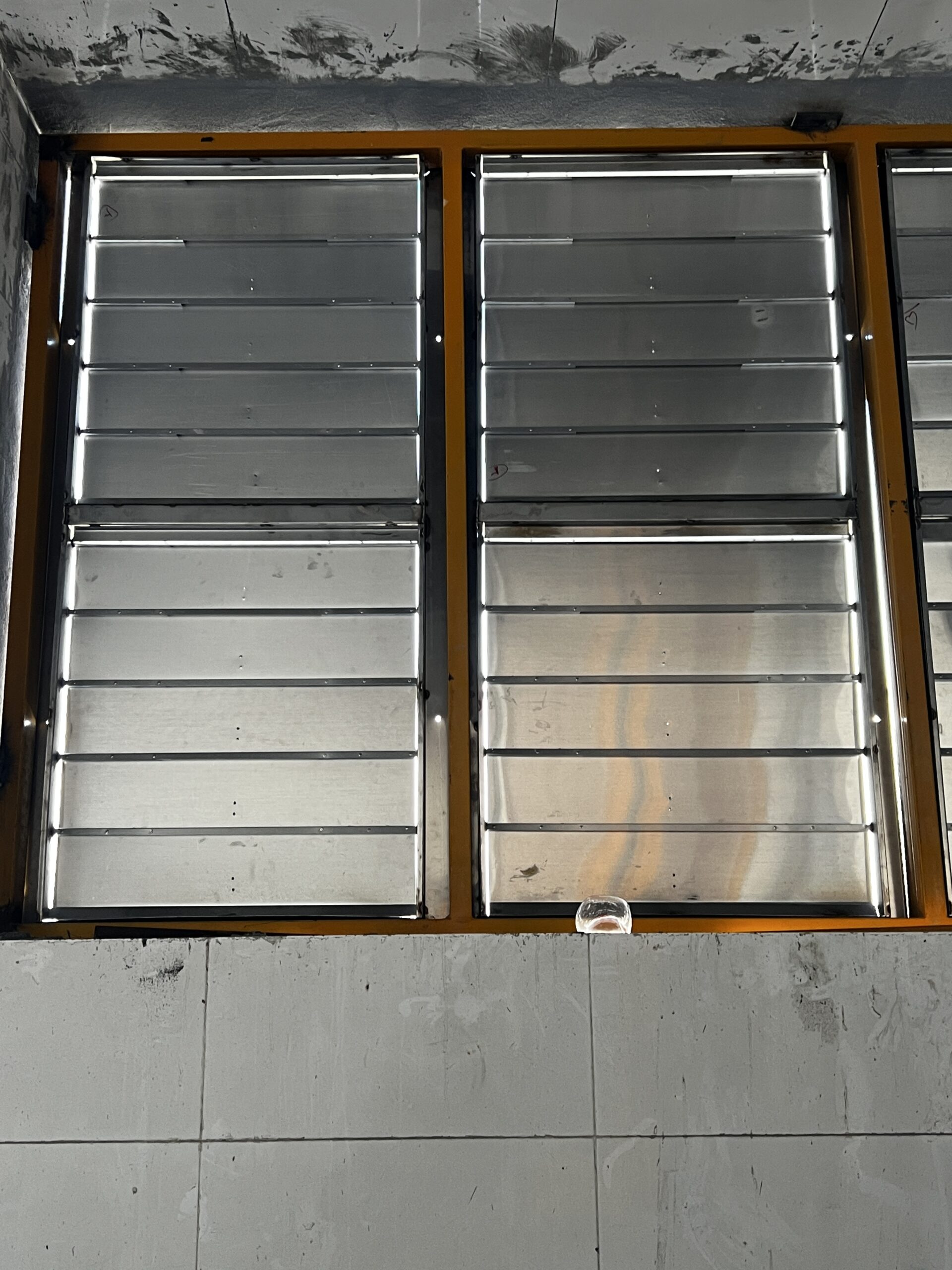

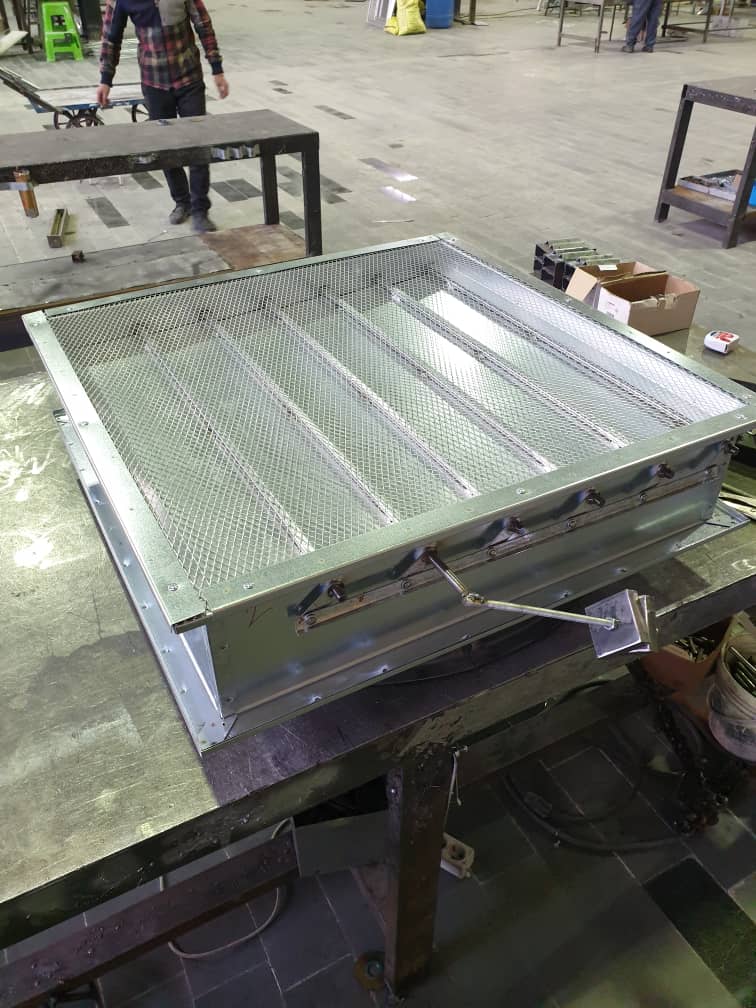

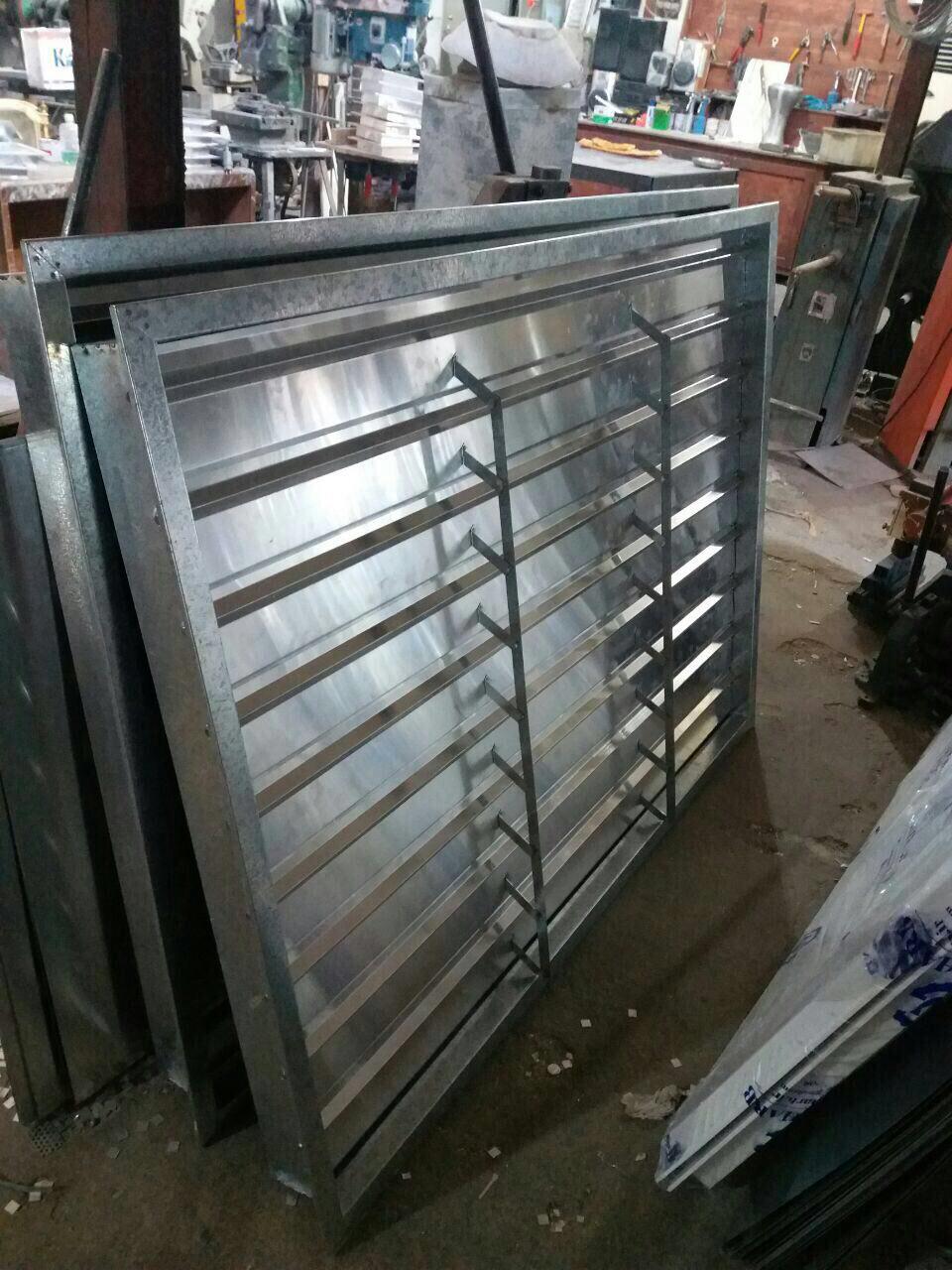

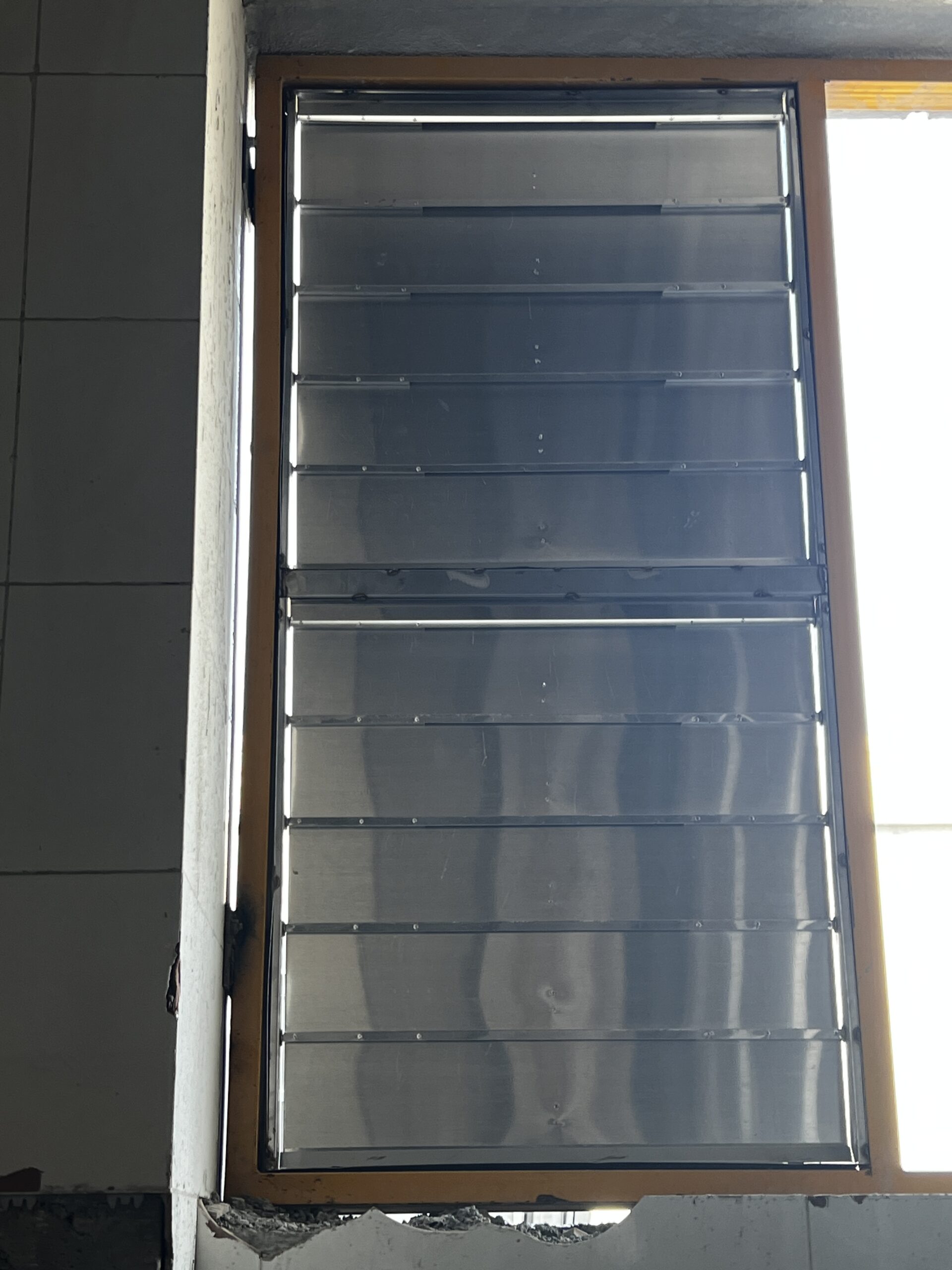

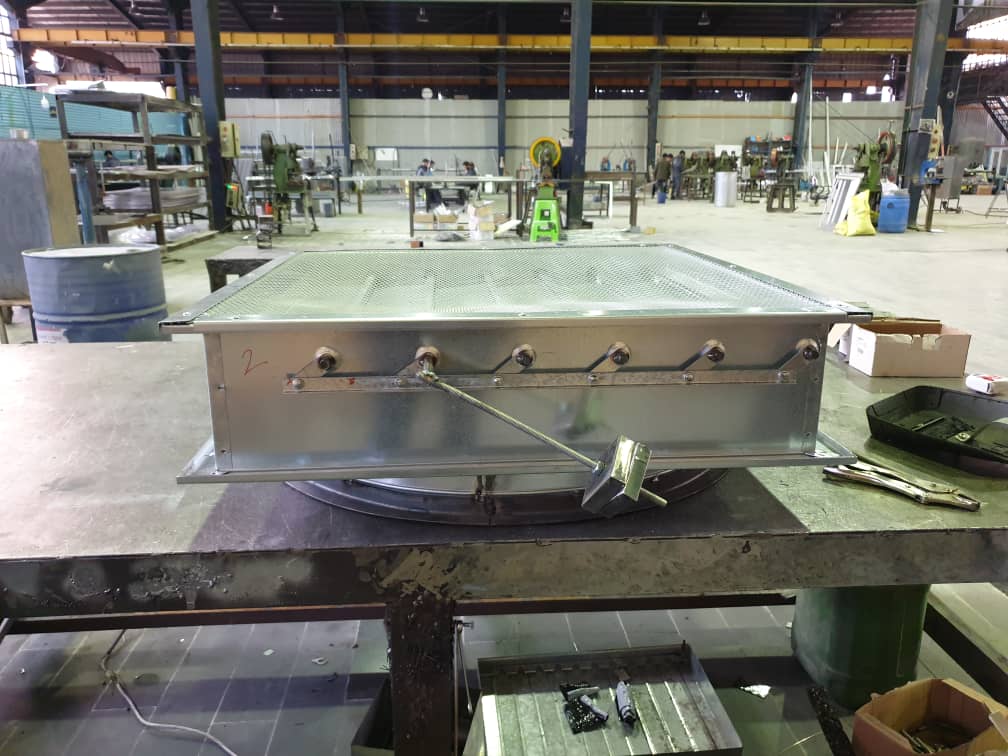

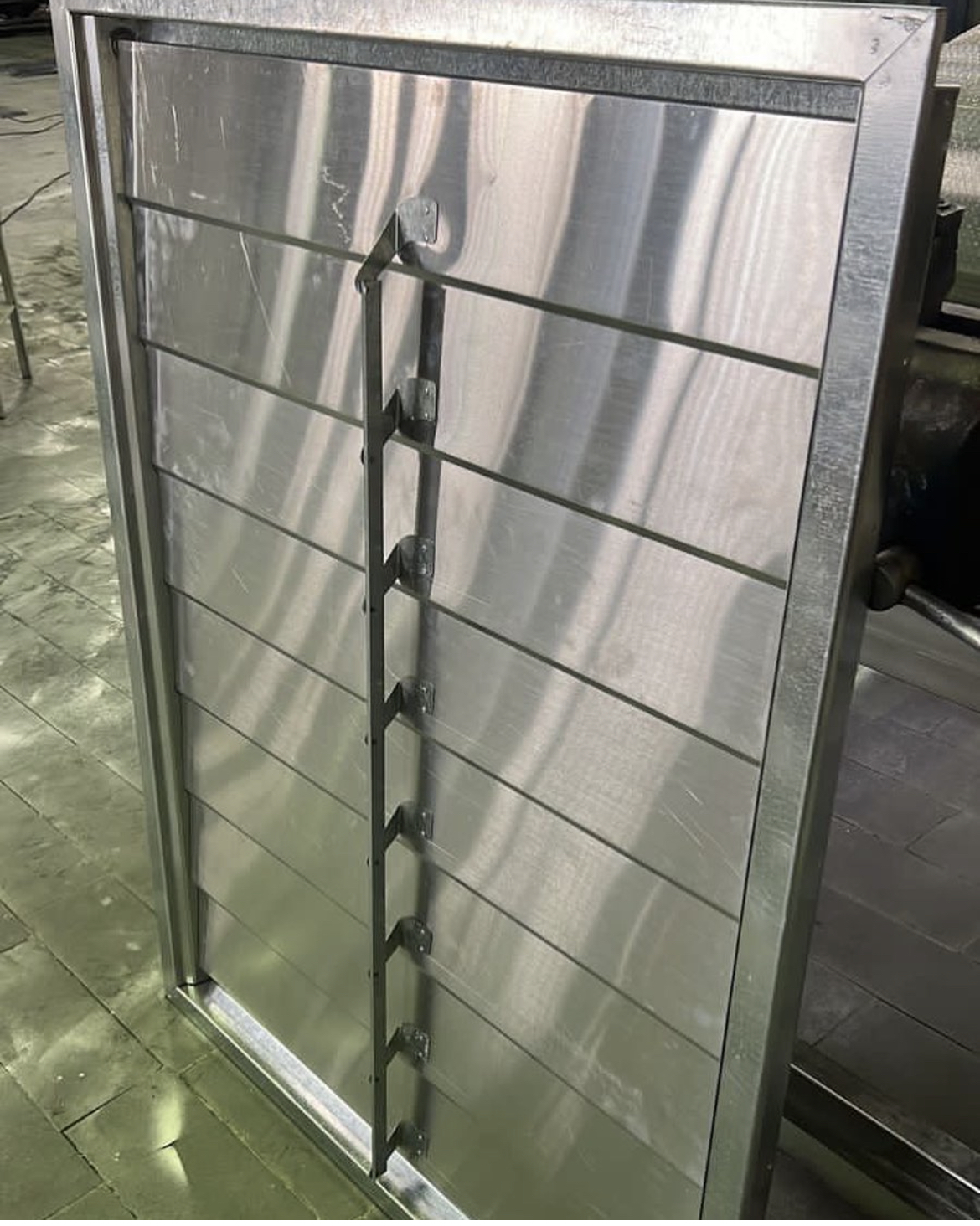

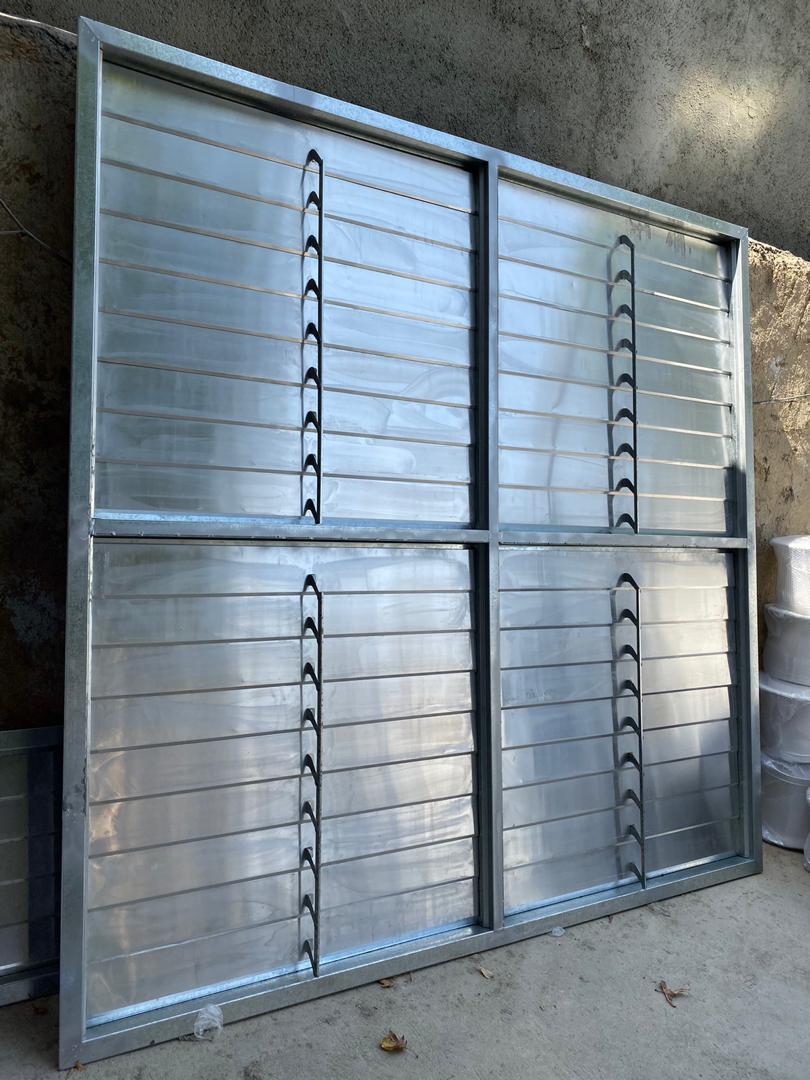

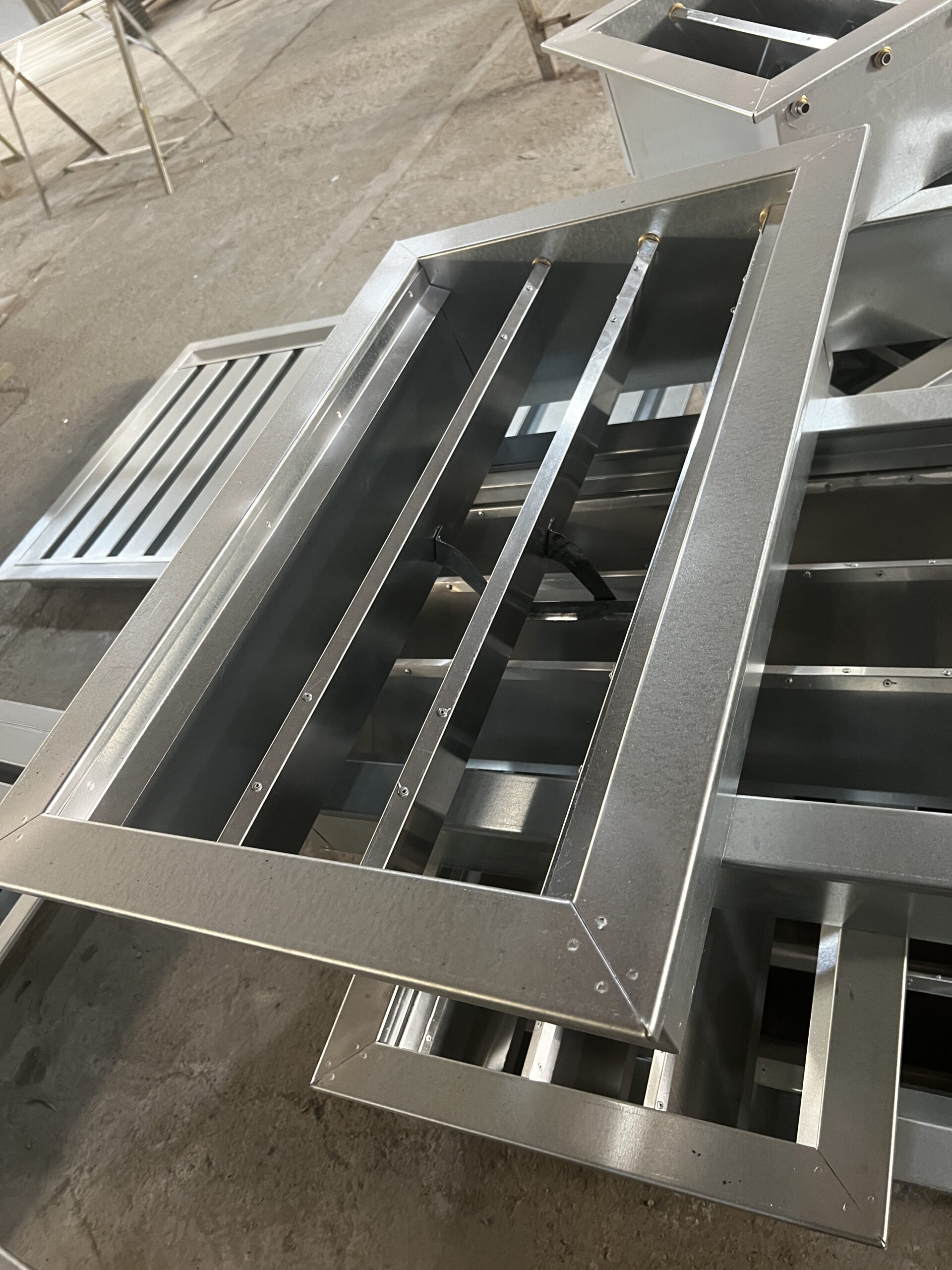

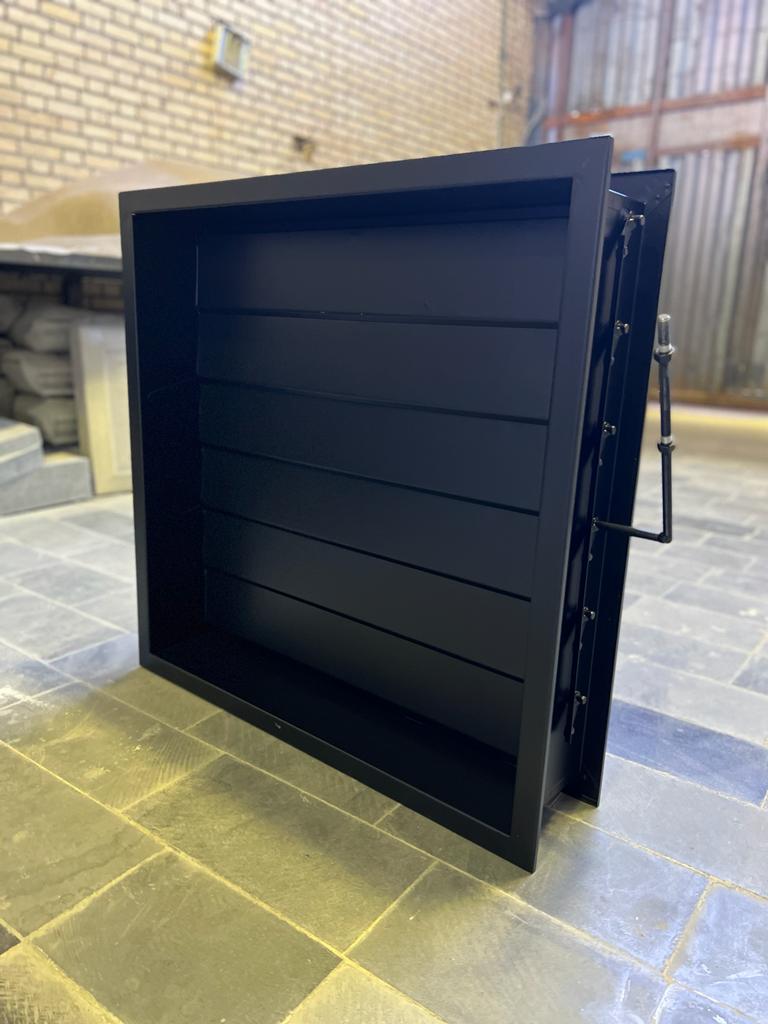

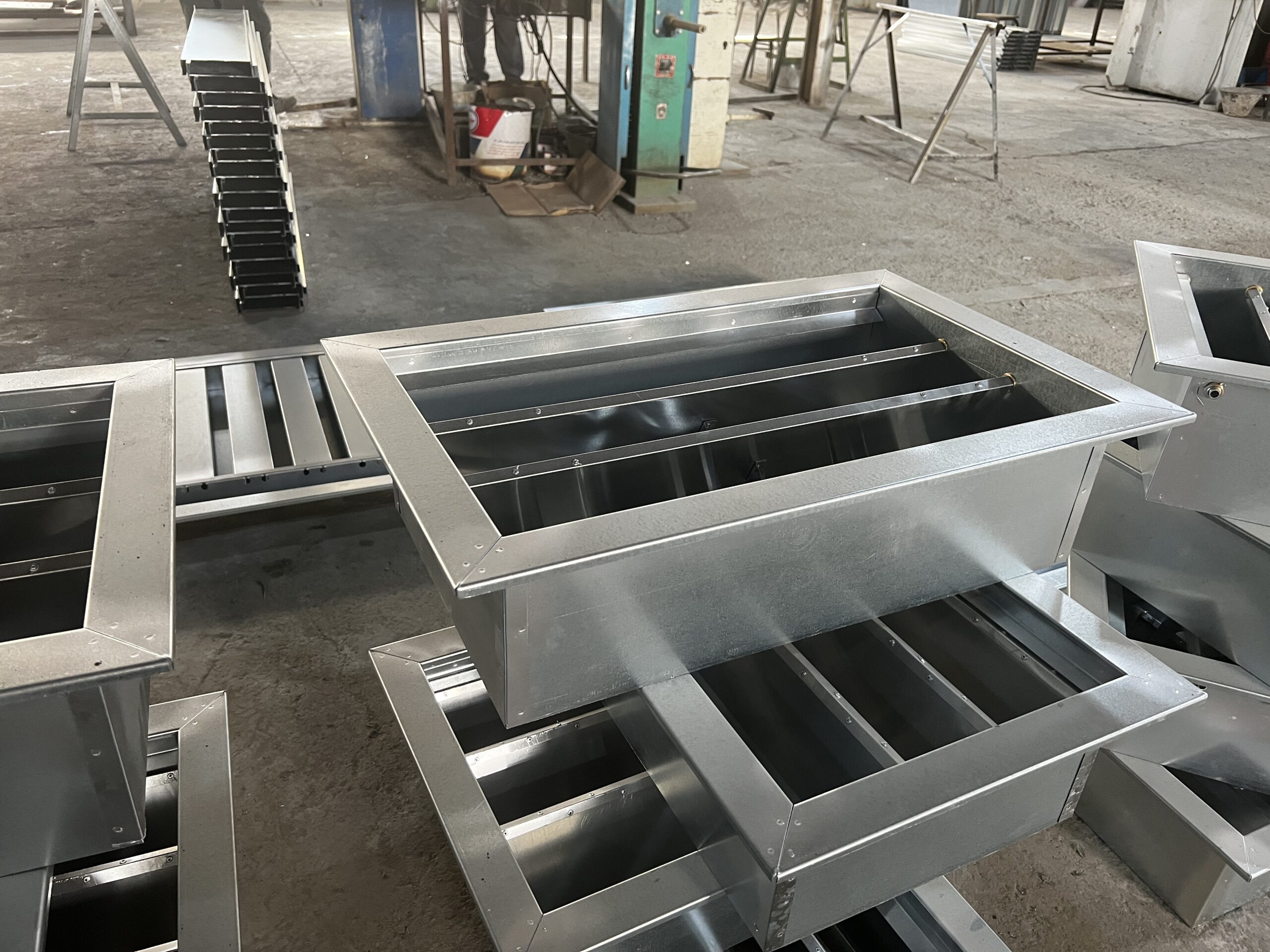

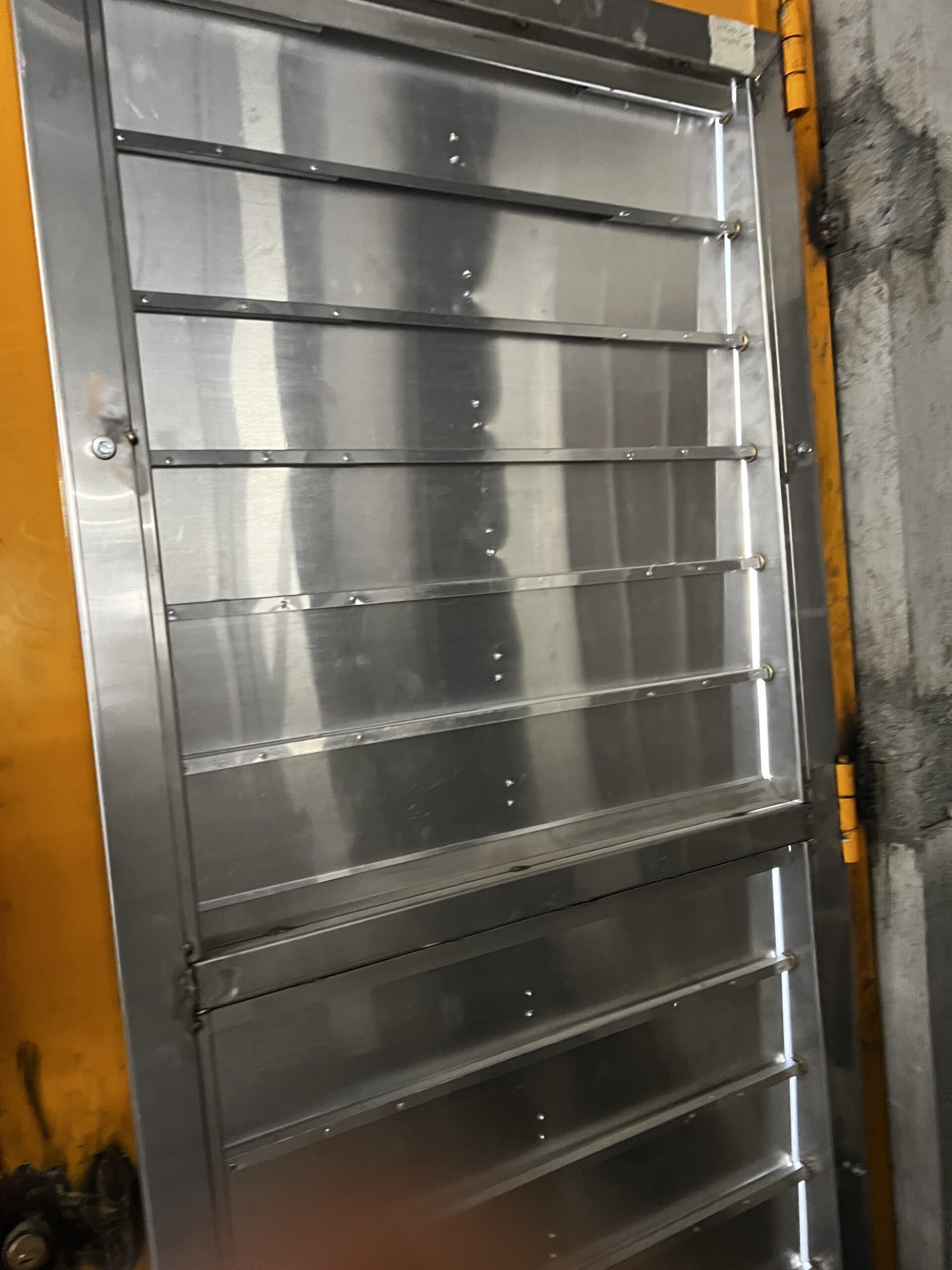

دمپر یک طرفه چهارگوش برای استفاده در مسیرهای کانال‌کشی با مقطع چهارگوش طراحی می‌شود. ساختار این دمپر شامل بدنه، فلنج، پره و اجزای مربوط به حرکت و نگهداری پره‌هاست.
جنس و ضخامت اجزای دمپر یک طرفه چهارگوش می‌تواند متناسب با شرایط پروژه انتخاب شود. در مشخصات ارائه‌شده برای محصول ST.Air، استفاده از SS304/SS316 و Hot Deep Galvanized در ساخت اجزای مختلف ذکر شده است.
دمپر گرد

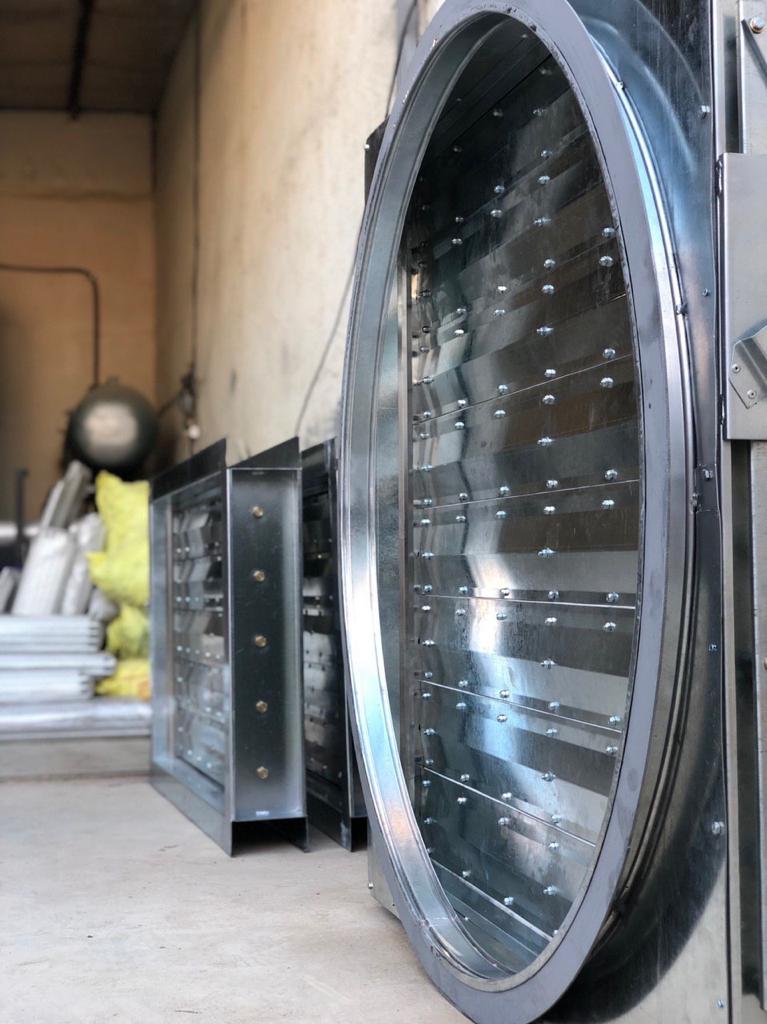

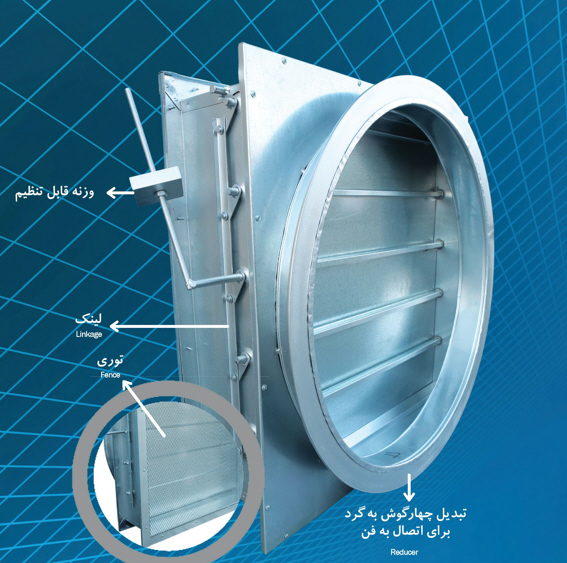

دمپر یک طرفه گرد برای استفاده در مسیرهای انتقال هوا با مقطع دایره‌ای مورد استفاده قرار می‌گیرد. این مدل نیز مانند نمونه چهارگوش، با توجه به شرایط پروژه و مشخصات موردنیاز طراحی و ساخته می‌شود.
در انتخاب دمپر یک طرفه گرد، شرایط نصب، مسیر جریان هوا و مشخصات فنی پروژه اهمیت دارد. جنس و ضخامت بدنه، فلنج و پره نیز مطابق مشخصات ارائه‌شده برای پروژه تعیین می‌شود.
جنس بدنه و فلنج
بدنه و فلنج دمپر یک طرفه با توجه به شرایط پروژه می‌توانند از متریال‌های مشخص‌شده در طراحی محصول ساخته شوند. در مشخصات دمپر یک طرفه ST.Air، SS304/SS316 و Hot Deep Galvanized برای این بخش‌ها ذکر شده است.
ضخامت بدنه و فلنج نیز در مشخصات محصول تا ۴ میلی‌متر اعلام شده است. انتخاب ضخامت نهایی می‌تواند بر اساس شرایط و الزامات پروژه انجام شود.
پره دمپر

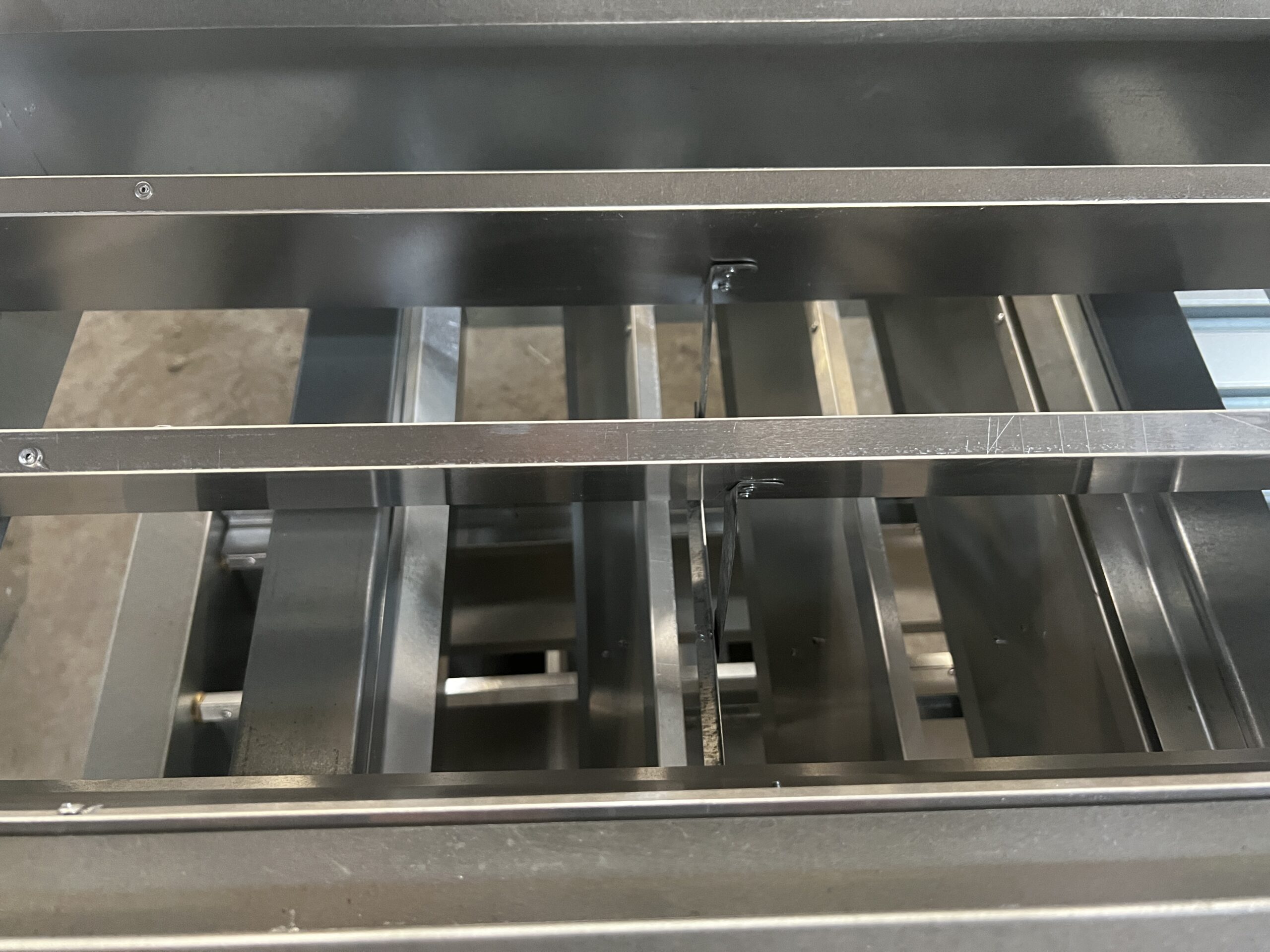

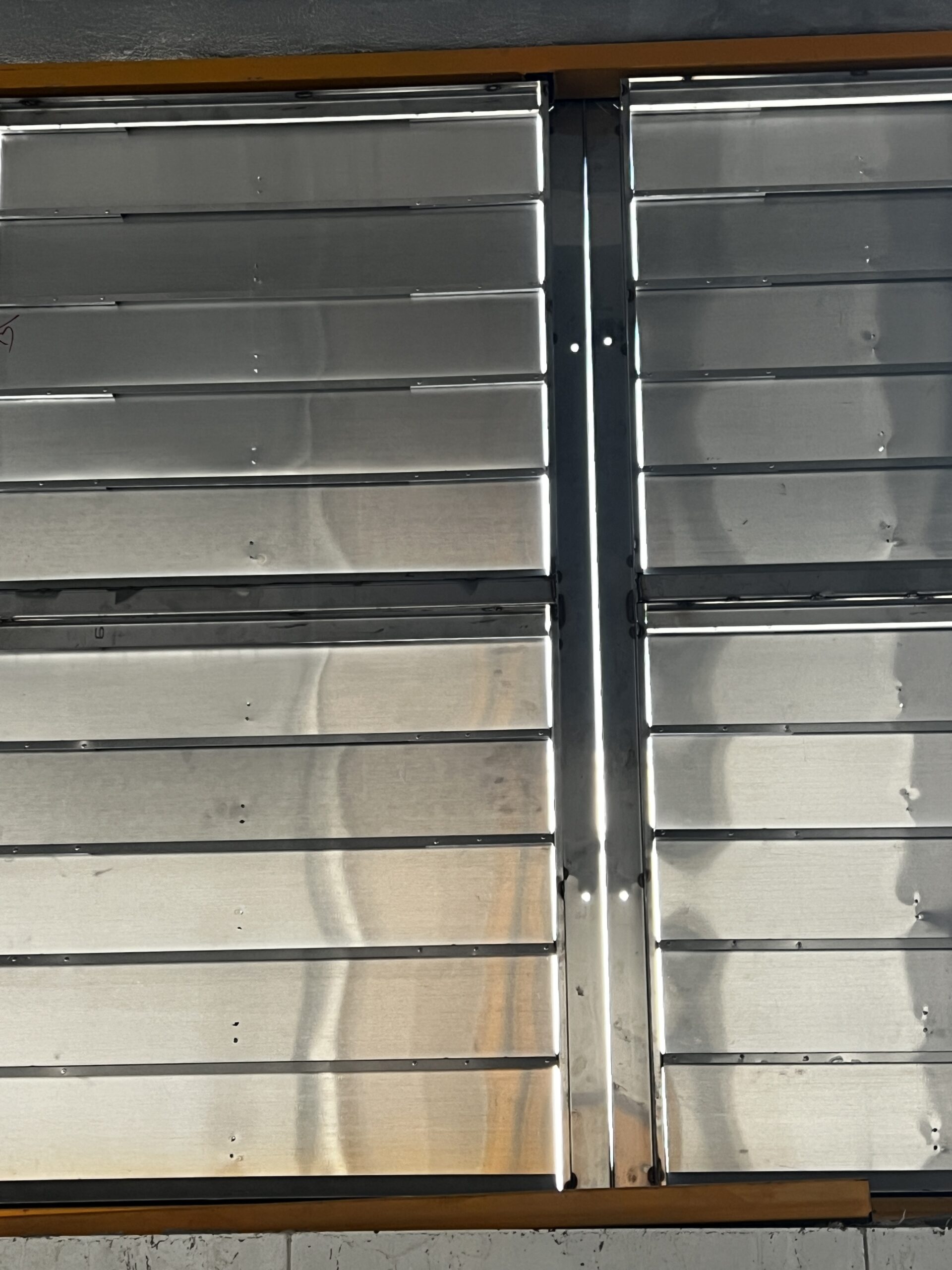

پره یکی از اجزای اصلی دمپر یک طرفه است و حرکت آن در عملکرد دمپر و جلوگیری از برگشت جریان هوا نقش دارد.
در مشخصات ارائه‌شده برای دمپر یک طرفه ST.Air، جنس پره SS304/SS316 و ضخامت آن تا ۴ میلی‌متر ذکر شده است. طراحی پره و نحوه حرکت آن باید متناسب با مسیر جریان و شرایط نصب دمپر در نظر گرفته شود.
بوش و یاتاقان
برای حرکت مناسب پره‌ها، دمپر یک طرفه دارای بوش و یاتاقان است. بر اساس مشخصات ارائه‌شده، جنس بوش و یاتاقان SS304/SS316 و قطر آن Ø12 mm است.
این بخش در عملکرد مکانیکی پره‌ها اهمیت دارد و مشخصات آن باید متناسب با ساختار دمپر و شرایط کاری محصول در نظر گرفته شود.
پوشش و رنگ
پوشش سطحی دمپر یک طرفه نیز متناسب با مشخصات محصول و شرایط پروژه تعیین می‌شود. در مشخصات ارائه‌شده برای این محصول، نوع پوشش Epoxy on welding ذکر شده است.
انتخاب پوشش مناسب می‌تواند با توجه به جنس قطعات، شرایط محیطی و الزامات پروژه انجام شود.
تجهیزات جانبی
بر اساس مشخصات ارائه‌شده، برای دمپر یک طرفه تجهیزات جانبی خاصی در نظر گرفته نشده و مقدار بخش Accessories برابر با None است.
بنابراین ساختار محصول بر اساس اجزای اصلی دمپر، شامل بدنه، فلنج، پره و بوش و یاتاقان تعریف می‌شود.
انتخاب دمپر مناسب
انتخاب دمپر یک طرفه باید بر اساس شرایط واقعی محل نصب و مشخصات پروژه انجام شود. مواردی مانند نوع مقطع مسیر، جهت جریان هوا، شرایط نصب، جنس اجزای دمپر و ضخامت موردنیاز از عوامل مؤثر در طراحی و ساخت این محصول هستند.
دمپر یک طرفه چهارگوش و گرد هرکدام برای شرایط متفاوتی از مسیر کانال‌کشی قابل استفاده هستند و جنس و ضخامت اجزای آن‌ها نیز می‌تواند متناسب با نیاز پروژه تغییر کند.
مشخصات محصول
- نام محصول: دمپر یک طرفه
- نام انگلیسی: Non-Return Damper
- نام مرتبط: Backdraft Damper
- مدل: چهارگوش و گرد
- جنس بدنه: SS304/SS316
- پوشش بدنه: Hot Deep Galvanized
- ضخامت بدنه: تا ۴ میلی‌متر
- جنس فلنج: SS304/SS316
- پوشش فلنج: Hot Deep Galvanized
- ضخامت فلنج: تا ۴ میلی‌متر
- جنس پره: SS304/SS316
- ضخامت پره: تا ۴ میلی‌متر
- جنس بوش و یاتاقان: SS304/SS316
- قطر: Ø12 mm
- پوشش: Epoxy on welding
- تجهیزات جانبی: None
| مشخصات دمپر یک طرفه چهار گوش | ||
| SS304/SS316 | جنس
Material |
بدنه
Body |
| Hot Deep Galvanized | ||
| Up to 4 mm | ضخامت
Thickness |
|
| SS304/SS316 | جنس
Material |
فلنچ
Flange |
| Hot Deep Galvanized | ||
| Up to 4 mm | ضخامت
Thickness |
|
| SS304/SS316 | جنس
Material |
پره
Blade |
| Aluminum | ||
| Up to 4 mm | ضخامت
Thickness |
|
| SS304/SS316 | جنس
Material |
بوش-یاتاقان
Bearing |
| Brass | ||
| Ø12 mm | قطر
Dia. |
|
| Epoxy on welding | رنگ
finishing |
|
| None | تجهیزات جانبی
Accessories |
|
| مشخصات دمپر یک طرفه گرد | ||
| SS304/SS316 | جنس
Material |
بدنه
Body |
| Hot Deep Galvanized | ||
| Up to 4 mm | ضخامت
Thickness |
|
| SS304/SS316 | جنس
Material |
فلنچ
Flange |
| Hot Deep Galvanized | ||
| Up to 4 mm | ضخامت
Thickness |
|
| SS304/SS316 | جنس
Material |
پره
Blade |
| Aluminum | ||
| Up to 4 mm | ضخامت
Thickness |
|
| SS304/SS316 | جنس
Material |
بوش-یاتاقان
Bearing |
| Brass | ||
| Ø12 mm | قطر
Dia. |
|
| Epoxy on welding | رنگ
finishing |
|
| None | تجهیزات جانبی
Accessories |
|
