موتور دمپر بلیمو Belimo Damper Actuator یکی از تجهیزات مورد استفاده برای کنترل دمپرهای سیستم‌های تهویه مطبوع و تأسیسات مکانیکی ساختمان است. بلیمو مجموعه‌ای گسترده از موتورهای دمپر را با گشتاور، ولتاژ، روش کنترل و مکانیزم عملکرد متفاوت ارائه می‌کند. این محصولات برای کاربردهایی مانند کنترل دمپرهای هوای سیستم‌های HVAC، واحدهای هواساز، سیستم‌های VAV، تهویه و همچنین کاربردهای حریق و دود طراحی شده‌اند. در میان محصولات بلیمو، مدل‌هایی با عملکرد معمولی، فنر برگشت‌دار، کنترل مدولار و ارتباطات دیجیتال وجود دارد.
موتور دمپر بلیمو یک محرک الکتریکی است که با ایجاد گشتاور، محور دمپر را به حرکت درمی‌آورد و امکان باز، بسته یا تنظیم‌کردن موقعیت دمپر را فراهم می‌کند. بسته به مدل، موتور می‌تواند برای کنترل دوحالته، سه‌نقطه‌ای، مدولار یا ارتباطی مورد استفاده قرار گیرد.
برای نمونه، مدل NM24A یک موتور دمپر با گشتاور 10 نیوتن‌متر است که برای دمپرهای سیستم‌های تأسیسات ساختمان طراحی شده و امکان کنترل Open/Close و 3-point را دارد. طبق دیتاشیت رسمی، این مدل برای دمپرهایی تا حدود 2 مترمربع معرفی شده است.
تنوع محصولات
محصولات بلیمو فقط به یک نوع موتور دمپر محدود نمی‌شوند. ساختار محصول بر اساس نیاز سیستم، اندازه دمپر، گشتاور موردنیاز، نوع کنترل و نیاز به عملکرد ایمن در زمان قطع برق تغییر می‌کند.
در دسته موتورهای دمپر معمولی، مدل‌هایی مانند NM24A برای کنترل دمپر در تأسیسات ساختمان وجود دارند. در مدل‌های ارتباطی، موتورهایی مانند NM24A-MOD علاوه بر کنترل مدولار، امکان ارتباط از طریق BACnet MS/TP، Modbus RTU و Belimo MP-Bus را فراهم می‌کنند. این مدل همچنین می‌تواند از کنترل متداول سیستم استفاده کرده و سیگنال‌های سنسورها را تبدیل کند.
بلیمو همچنین موتورهای فنر برگشت‌دار یا Fail-Safe را ارائه می‌کند. در این موتورها، هنگام قطع تغذیه، مکانیزم فنر می‌تواند موتور و دمپر را به موقعیت ایمن تعریف‌شده منتقل کند. این ویژگی در برخی کاربردهای کنترل هوا و سیستم‌های ایمنی ساختمان اهمیت دارد.
فنر برگشت‌دار
موتورهای فنر برگشت‌دار بلیمو برای کاربردهایی طراحی شده‌اند که بازگشت دمپر به یک موقعیت مشخص در زمان قطع برق اهمیت دارد. در این ساختار، انرژی ذخیره‌شده در فنر برای حرکت موتور به موقعیت Fail-Safe استفاده می‌شود.
برای نمونه، مدل AFBUP دارای گشتاور 20 نیوتن‌متر، تغذیه AC 24 تا 240 ولت یا DC 24 تا 125 ولت و کنترل On/Off است. زمان حرکت موتور این مدل 75 ثانیه برای 90 درجه و زمان حرکت در حالت Fail-Safe کمتر از 20 ثانیه اعلام شده است. این مدل دارای زاویه چرخش 95 درجه و درجه حفاظت NEMA 2 نیز هست.
در کاربردهای مربوط به فشار تفاضلی و کنترل ایمن هوا نیز بلیمو از موتورهای فنر برگشت‌دار با گشتاورهای 10، 20 و 30 نیوتن‌متر استفاده می‌کند.
5 نیوتن‌متر و 10 نیوتن‌متر
گشتاور یکی از مهم‌ترین مشخصات هنگام انتخاب موتور دمپر بلیمو است. بلیمو مدل‌های مختلفی در محدوده‌های گشتاور متفاوت تولید می‌کند.
مدل LMB24-3 یک موتور دمپر 5 نیوتن‌متر با تغذیه AC/DC 24 ولت است که برای کنترل On/Off و Floating/3-point طراحی شده و زمان حرکت آن 95 ثانیه برای 90 درجه است.
در رده 10 نیوتن‌متر، مدل NM24A برای دمپرهای تأسیسات ساختمان معرفی شده است. این مدل با تغذیه AC/DC 24 ولت کار می‌کند و برای دمپرهایی تا حدود 2 مترمربع، بر اساس اطلاعات دیتاشیت رسمی، قابل استفاده است.
در نتیجه، انتخاب بین موتور 5 و 10 نیوتن‌متر صرفاً بر اساس نام موتور انجام نمی‌شود و باید گشتاور موردنیاز دمپر و شرایط واقعی عملکرد آن بررسی شود.
موتور دمپر با کنترل مدولار و ارتباطی
برخی از موتورهای Belimo برای سیستم‌های کنترل پیشرفته ساختمان به قابلیت‌های ارتباطی مجهز شده‌اند. مدل NM24A-MOD نمونه‌ای از این محصولات است که با گشتاور 10 نیوتن‌متر ارائه می‌شود و از کنترل مدولار، ارتباطی و Hybrid پشتیبانی می‌کند.
این مدل امکان ارتباط از طریق BACnet MS/TP، Modbus RTU و MP-Bus را دارد و علاوه بر کنترل موقعیت موتور، می‌تواند برای تبدیل سیگنال سنسورها نیز مورد استفاده قرار گیرد.
در نسل جدید محصولات بلیمو نیز توسعه قابلیت‌های دیجیتال ادامه دارد. طبق گزارش سالانه 2025 شرکت، موتور GM به‌عنوان نخستین محصول از نسل دیجیتال جدید Belimo معرفی شده و توسعه این نسل با هدف افزایش اتصال‌پذیری دیجیتال، کاهش مصرف انرژی و طراحی ماژولار دنبال می‌شود.
موتور دمپر برای VAV
موتورهای دمپر بلیمو در تجهیزات و سیستم‌های VAV نیز مورد استفاده قرار می‌گیرند. برای نمونه، مدل LM24A-VST یک موتور 5 نیوتن‌متر با تغذیه AC/DC 24 ولت است که برای VRU معرفی شده و کنترل مدولار دارد. زمان حرکت این مدل 120 ثانیه برای 90 درجه و درجه حفاظت آن IP54 است.
بلیمو همچنین محصولاتی مانند VAV-Compact را ارائه می‌کند که موتور دمپر، کنترلر VAV و سنسور فشار تفاضلی را در یک مجموعه ترکیب می‌کنند. این محصولات برای واحدهای VAV و سیستم‌های تهویه مورد استفاده قرار می‌گیرند.
حریق و دود
یکی از بخش‌های مهم محصولات بلیمو مربوط به موتورهای دمپر حریق و دود است. این محصولات برای کاربردهای مرتبط با ایمنی ساختمان طراحی شده‌اند و مشخصات آنها با توجه به استانداردها و نوع دمپر متفاوت است.
بلیمو در خانواده موتورهای Fire & Smoke، مدل‌هایی با گشتاورهای مختلف ارائه می‌کند. برای نمونه، در خانواده معرفی‌شده توسط Belimo، مدل‌های FSAF*A و FSAFB دارای گشتاور 20 نیوتن‌متر، FSNF دارای 8 نیوتن‌متر، FSLF دارای 3.5 نیوتن‌متر و FSTF دارای 2 نیوتن‌متر هستند. بلیمو اعلام می‌کند که موتورهای حریق و دود این مجموعه در کاربردهای مشخص، الزامات UL 555 و UL 555S را در دمای 350 درجه فارنهایت پشت سر گذاشته‌اند.
در بازار اروپا نیز بلیمو موتورهای اختصاصی برای دمپرهای حریق و کنترل دود ارائه می‌کند. برای مثال، BFN24-SR یک موتور دمپر حریق 9 نیوتن‌متر با تغذیه AC/DC 24 ولت، کنترل 2…10 ولت، زمان حرکت 60 ثانیه، دو کلید SPDT و درجه حفاظت IP54 است.

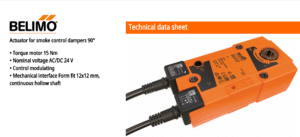

برای سیستم‌های کنترل دود نیز خانواده‌های اختصاصی Belimo وجود دارند. در این محصولات، موتور دمپر می‌تواند در زمان حریق دمپر کنترل دود را به موقعیت تعریف‌شده منتقل کند و عملکرد آن با استانداردهای مربوط به سیستم‌های کنترل دود در اروپا مرتبط است.
گشتاور موتور
گشتاور موتور دمپربلیمو بر حسب نیوتن‌متر یا Nm بیان می‌شود و یکی از پارامترهای اصلی در انتخاب موتور است. بلیمو موتورهای دمپر را در محدوده گسترده‌ای از گشتاور عرضه می‌کند. فهرست محصولات رسمی این شرکت شامل گزینه‌هایی مانند 2، 3.5، 5، 8، 9، 10، 15، 20، 25 و 30 نیوتن‌متر و گشتاورهای بالاتر است.
با این حال، نباید صرفاً بر اساس مساحت، دمپر یک موتور انتخاب کرد. نوع تیغه، اصطکاک، فشار هوا، ساختار دمپر و گشتاور موردنیاز واقعی نیز در انتخاب محرک اهمیت دارند. خود بلیمو نیز در مستندات تعویض موتورهای دمپر حریق و دود تأکید می‌کند که فرآیند جایگزینی باید از بررسی دمپر شروع شود و مشخصاتی مانند Temperature، Time، Torque و Voltage بررسی شوند.
کاربرد در سیستم‌های HVAC
موتور دمپر بلیمو در بخش‌های مختلف سیستم‌های تهویه و تأسیسات مکانیکی ساختمان قابل استفاده هستند. بسته به مدل، این محصولات برای دمپرهای هوا، هواسازها، سیستم‌های VAV، تجهیزات تهویه و کاربردهای کنترل فشار و دود استفاده می‌شوند.
در مدل‌های معمولی، موتور موقعیت دمپر را طبق فرمان سیستم کنترل تغییر می‌دهد. در مدل‌های مدولار، امکان تنظیم پیوسته موقعیت فراهم می‌شود و در مدل‌های ارتباطی، اطلاعات و فرمان‌ها می‌توانند از طریق پروتکل‌های ارتباطی ساختمان منتقل شوند.
در سیستم‌های ایمنی حریق و دود نیز انتخاب موتور به الزامات مربوط به دمپر، استاندارد، دما، زمان عملکرد، گشتاور و نوع سیستم کنترل وابسته است و نمی‌توان یک مدل مشخص را برای تمام دمپرهای حریق یا دود مناسب دانست.
انتخاب
برای انتخاب موتور دمپر بلیمو باید ابتدا مشخصات خود دمپر و شرایط کاری آن بررسی شود. گشتاور موردنیاز، ولتاژ تغذیه، نوع کنترل، زمان حرکت، نیاز یا عدم نیاز به فنر برگشت، نوع دمپر و شرایط محیطی از پارامترهای مهم هستند.
در سیستم‌های کنترل معمولی ممکن است موتورهای Open/Close یا 3-point کافی باشند، در حالی که برای کنترل پیوسته موقعیت دمپر باید سراغ مدل‌های Modulating رفت. در پروژه‌هایی که موتور باید با سیستم مدیریت ساختمان ارتباط داشته باشد، مدل‌های دارای BACnet، Modbus یا MP-Bus می‌توانند متناسب با معماری کنترل پروژه بررسی شوند.
برای دمپرهای حریق و دود نیز انتخاب باید بر اساس مشخصات تأییدشده همان ترکیب دمپر و موتور انجام شود. بلیمو در مستندات مربوط به جایگزینی موتورهای Fire & Smoke تأکید می‌کند که مشخصات فنی موتور قدیمی، دمپر و شرایط نصب باید پیش از جایگزینی بررسی شوند.
جمع‌بندی
موتور دمپر بلیمو در خانواده‌های متنوعی برای کنترل دمپرهای سیستم‌های HVAC، VAV، تهویه، کنترل فشار و کاربردهای حریق و دود تولید می‌شود. این محصولات از نظر گشتاور، ولتاژ، زمان حرکت، نوع کنترل و قابلیت‌های ارتباطی تفاوت دارند.
مدل‌هایی مانند LMB24-3 و NM24A برای کاربردهای معمول کنترل دمپر، مدل NM24A-MOD برای کنترل ارتباطی و مدل‌های فنر برگشت‌دار برای کاربردهایی که بازگشت به موقعیت ایمن اهمیت دارد، نمونه‌هایی از این خانواده هستند. در بخش Fire & Smoke نیز Belimo محصولات اختصاصی با گشتاورها و الزامات فنی متفاوت ارائه می‌کند. بنابراین انتخاب نهایی موتور دمپر بلیمو باید بر اساس مشخصات واقعی دمپر، شرایط کاری و الزامات سیستم کنترل انجام شود، نه صرفاً بر اساس نام برند یا گشتاور اسمی موتور.

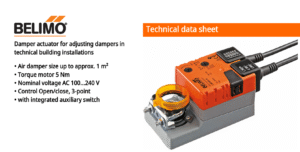

موتور دمپر Belimo 5 نیوتن‌متر
