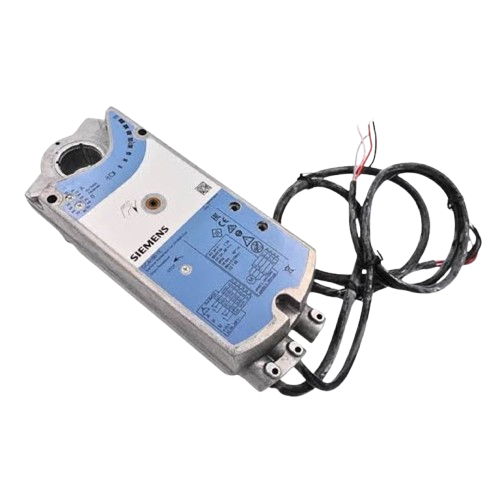

موتور دمپر زیمنس | Siemens

موتور دمپر زیمنس Siemens Damper Actuator، یکی از تجهیزات اجرایی سیستم‌های کنترل تهویه مطبوع (HVAC) است که برای تنظیم موقعیت دمپر و کنترل جریان هوا مورد استفاده قرار می‌گیرد. زیمنس این تجهیزات را در خانواده OpenAir و برای کاربردهای مختلفی از جمله تهویه مطبوع، کنترل حجم هوا، سیستم‌های VAV و دمپرهای حریق و دود ارائه می‌کند.

در ساختار یک سیستم HVAC، موتور دمپر فرمان الکتریکی دریافت‌شده از سیستم کنترل را به حرکت مکانیکی تبدیل می‌کند. این حرکت از طریق شفت و مکانیزم اتصال به دمپر منتقل شده و باعث تغییر موقعیت پره‌های دمپر می‌شود. بسته به نوع موتور دمپر و کاربرد پروژه، کنترل می‌تواند به‌صورت دوحالته، شناور یا مدولار انجام شود.

زیمنس برای موتورهای دمپر OpenAir، مدل‌هایی با گشتاور، نوع تغذیه، سیگنال کنترلی، سرعت حرکت و قابلیت‌های متفاوت ارائه کرده است. بنابراین انتخاب موتور دمپر زیمنس باید بر اساس مشخصات واقعی دمپر و الزامات سیستم کنترل انجام شود و صرفاً بر اساس نام محصول یا ابعاد ظاهری موتور انجام نشود.

موتور دمپر یا Damper Actuator وظیفه ایجاد حرکت برای تغییر وضعیت دمپر را بر عهده دارد. موتور داخلی، نیروی لازم را ایجاد کرده و مکانیزم انتقال نیرو آن را به شفت دمپر منتقل می‌کند. در نتیجه، دمپر می‌تواند از وضعیت بسته به باز، از باز به بسته یا در سیستم‌های مدولار در یک موقعیت میانی قرار گیرد.

نوع عملکرد موتور به مدل انتخاب‌شده بستگی دارد. در موتورهای دمپر زیمنس، گزینه‌هایی برای کنترل دوحالته، شناور و مدولار وجود دارد. در برخی مدل‌ها نیز سیگنال‌های 0 تا 10 ولت و 2 تا 10 ولت برای کنترل موقعیت مورد استفاده قرار می‌گیرند.

برای همین، عبارت «موتور دمپر زیمنس 0 تا 10 ولت» باید به یک مدل مشخص مرتبط باشد و نمی‌توان این مشخصه را به تمام محصولات OpenAir نسبت داد. مشخصات نهایی باید از دیتاشیت همان مدل بررسی شود. زیمنس در خانواده موتورهای دمپر Non-Spring Return خود، مدل‌هایی با سیگنال‌های 0 تا 10 و 2 تا 10 ولت ارائه کرده است.

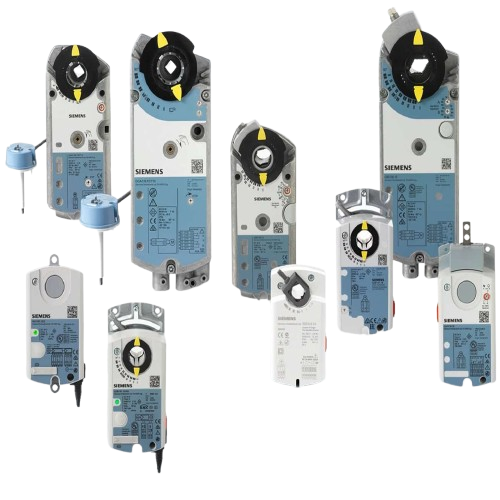

خانواده OpenAir

خانواده OpenAir موتور دمپر زیمنس، مجموعه‌ای از موتورهای دمپر را برای کاربردهای مختلف HVAC دربر می‌گیرد. زیمنس این محصولات را به سه گروه اصلی تقسیم می‌کند:

• موتورهای دمپر برای کاربردهای عمومی HVAC
• موتورهای دمپر برای کنترل حجم هوا و VAV
• موتورهای دمپر برای دمپرهای حریق و دود

این تقسیم‌بندی از نظر مهندسی اهمیت دارد، زیرا الزامات یک دمپر معمولی هواساز با دمپر مورد استفاده در سیستم کنترل دود یا دمپر ترکیبی حریق و دود یکسان نیست.

زیمنس در این خانواده، گزینه‌هایی با گشتاورهای مختلف، سیگنال‌های کنترلی متنوع و قابلیت‌های ارتباطی متفاوت ارائه می‌کند. در نتیجه، مدل موتور باید متناسب با نوع دمپر، گشتاور موردنیاز، روش کنترل و الزامات پروژه انتخاب شود.

بدون فنر برگشت ـ Non-Spring Return

یکی از گروه‌های اصلی محصولات OpenAir، موتورهای دمپر Non-Spring Return هستند. در این ساختار، بازگشت مکانیکی موتور به موقعیت اولیه به وسیله فنر داخلی انجام نمی‌شود.

زیمنس در این خانواده مدل‌هایی با گشتاورهای مختلف ارائه کرده است. محدوده گشتاور اعلام‌شده برای این خانواده از 44 تا 310 lb-in است و شامل خانواده‌های زیر می‌شود:

• GDE: 44 lb-in
• GLB: 88 lb-in
• GEB: 132 lb-in
• GBB: 221 lb-in
• GIB: 310 lb-in

این موتورهای دمپر برای کاربردهایی مانند VAV Box، دمپرهای Bypass و Isolation، هواسازها (AHU) و تجهیزات Rooftop ارائه شده‌اند.

زیمنس همچنین برای این خانواده قابلیت‌های مختلف کنترل از جمله Two-Position، Floating و Modulating را ارائه می‌کند. در مدل‌های مدولار، بازخورد موقعیت نیز در برخی محصولات وجود دارد تا سیستم کنترل بتواند موقعیت موتور و در نتیجه وضعیت دمپر را پایش کند.

گشتاور

گشتاور (Torque) یکی از مهم‌ترین پارامترهای فنی در انتخاب موتور دمپر است.

موتور باید توانایی تأمین گشتاور موردنیاز برای حرکت صحیح دمپر را داشته باشد. مقدار گشتاور موردنیاز به عواملی مانند ساختار دمپر، مقاومت مکانیکی، شرایط نصب و الزامات عملکردی تجهیز وابسته است.

زیمنس در خانواده OpenAir مدل‌هایی با محدوده گشتاور متفاوت ارائه می‌کند. برای مثال، موتورهای دمپر Non-Spring Return از 44 تا 310 lb-in در این سبد قرار دارند.

بنابراین انتخاب مدل مناسب باید با توجه به گشتاور موردنیاز دمپر انجام شود. بزرگ‌تر بودن گشتاور یک موتور به‌تنهایی به معنی مناسب‌تر بودن آن برای هر دمپر نیست و مشخصات مکانیکی و کنترلی سیستم نیز باید بررسی شود.

سیستم VAV

در سیستم‌های Variable Air Volume یا VAV، کنترل موقعیت دمپر نقش مهمی در تنظیم حجم هوای عبوری دارد.

در این سیستم، موتور دمپر زیمنس بر اساس فرمان کنترلر، موقعیت دمپر را تغییر می‌دهد تا حجم هوای موردنظر برای فضای مربوطه تأمین شود. زیمنس برای کاربردهای کنترل حجم هوا، محصولاتی را ارائه کرده است که برای VAV Boxها و سیستم‌های کنترل هوای متغیر طراحی شده‌اند.

در محصولات VAV زیمنس، گزینه‌هایی با گشتاور 5 و 10 نیوتن‌متر و زمان حرکت 150 ثانیه وجود دارد. همچنین زیمنس برای این خانواده به بازخورد موقعیت دمپر و امکان یکپارچه‌سازی با سیستم‌های کنترلی اشاره می‌کند.

در برخی کنترلرهای VAV زیمنس، سیگنال نقطه تنظیم می‌تواند DC 0 تا 10 ولت یا DC 2 تا 10 ولت باشد. مستندات زیمنس برای مدل‌های GDB و GLB نیز نحوه عملکرد موتور در حالت VAV و تأثیر سیگنال کنترلی بر موقعیت دمپر را مشخص کرده‌اند.

بنابراین در یک سیستم VAV، موتور دمپر صرفاً یک تجهیز مکانیکی برای باز و بسته کردن دمپر نیست، بلکه بخشی از حلقه کنترل حجم هوا محسوب می‌شود.

بازخورد موقعیت

در بسیاری از سیستم‌های کنترل پیشرفته، اطلاع از موقعیت واقعی دمپر اهمیت دارد. به همین دلیل برخی موتورهای دمپر زیمنس دارای قابلیت Damper Position Feedback هستند.

بازخورد موقعیت این امکان را فراهم می‌کند که سیستم کنترل از وضعیت موتور و دمپر اطلاع داشته باشد و در صورت نیاز، موقعیت موردنظر را دقیق‌تر کنترل کند.

زیمنس در محصولات مربوط به کنترل حجم هوا و برخی موتورهای دمپر OpenAir به قابلیت بازخورد موقعیت اشاره کرده است. با این حال، وجود این قابلیت باید برای مدل مشخص بررسی شود و نباید آن را ویژگی مشترک تمام موتورهای دمپر زیمنس دانست.

موتور دمپر زیمنس و سیستم BMS

موتور دمپر یکی از تجهیزات اجرایی قابل استفاده در سیستم‌های اتوماسیون ساختمان و BMS است. اما نحوه اتصال موتور به سیستم مدیریت ساختمان به مشخصات مدل بستگی دارد.

برخی موتورهای دمپر زیمنس با سیگنال‌های آنالوگ مانند 0 تا 10 ولت یا 2 تا 10 ولت کنترل می‌شوند. برخی محصولات دیگر نیز با روش‌های ارتباطی و استانداردهای متفاوت ارائه شده‌اند.

بنابراین هنگام انتخاب موتور دمپر برای یک پروژه BMS باید مواردی مانند نوع سیگنال، ولتاژ تغذیه، نوع کنترل، بازخورد موقعیت و در صورت وجود، استاندارد ارتباطی بررسی شود.

زیمنس در سبد OpenAir خود مجموعه‌ای از گزینه‌ها با سیگنال‌ها و قابلیت‌های مختلف ارائه کرده است تا موتور دمپر بتواند با معماری‌های متفاوت سیستم کنترل ساختمان هماهنگ شود.

آداپتور شفت خودمرکز

یکی از ویژگی‌های معرفی‌شده توسط زیمنس در خانواده موتورهای دمپر OpenAir، Self-Centering Shaft Adapter است.

این ساختار برای نصب صحیح موتور روی شفت دمپر طراحی شده است و می‌تواند فرآیند نصب و راه‌اندازی را ساده‌تر کند. زیمنس این قابلیت را یکی از ویژگی‌هایی معرفی می‌کند که به کاهش خطاهای نصب و تسریع فرآیند راه‌اندازی کمک می‌کند.

در پروژه‌هایی که تعداد زیادی موتور دمپر باید نصب و تنظیم شوند، صحیح بودن اتصال مکانیکی موتور به شفت اهمیت زیادی دارد؛ زیرا لغزش یا نصب نادرست می‌تواند باعث شود موقعیت واقعی دمپر با فرمان سیستم کنترل مطابقت نداشته باشد.

زیمنس در معرفی خانواده OpenAir، آداپتور شفت خودمرکز را در کنار قابلیت‌هایی مانند سیم‌کشی آماده و نصب ساده‌تر معرفی کرده است.

فنر برگشت

در برخی کاربردهای HVAC لازم است در زمان قطع برق، دمپر به یک وضعیت مشخص بازگردد. در چنین شرایطی استفاده از Spring Return Damper Actuator اهمیت پیدا می‌کند.

در این ساختار، فنر داخلی موتور وظیفه بازگرداندن شفت به موقعیت تعیین‌شده را بر عهده دارد. زیمنس خانواده‌ای از موتورهای دمپر Spring Return را برای کاربردهای تهویه و تهویه مطبوع ارائه کرده است.

طبق مستندات زیمنس، موتورهای Spring Return برای کار با دمپرهای هوا و دریچه‌های تنظیم هوا استفاده می‌شوند و در کاربردهایی که لازم است دمپر هنگام قطع برق به موقعیت اضطراری بازگردد، مورد استفاده قرار می‌گیرند. این موتورها همچنین می‌توانند با کنترلرهای دوحالته، سه‌حالته یا مدولار مورد استفاده قرار گیرند.

بنابراین هنگام انتخاب موتور دمپر، باید از ابتدا مشخص شود که تجهیز به Spring Return نیاز دارد یا Non-Spring Return.

دمپرهای حریق و دود

موتور دمپر زیمنس مورد استفاده برای Fire and Smoke Damper با موتور دمپر معمولی HVAC تفاوت کاربردی دارد.

در دمپرهای حریق و دود، موتور باید متناسب با الزامات ایمنی و استانداردهای مربوط به مجموعه دمپر انتخاب شود. زیمنس برای این کاربرد خانواده اختصاصی OpenAir Fire and Smoke را ارائه کرده است.

در این خانواده، موتورهای Spring Return برای کاربردهای حریق و دود ارائه شده‌اند و برخی مدل‌ها دارای بازخورد موقعیت و قابلیت Electronic Fusible Link هستند. زیمنس برای این محصولات مشخصات متفاوتی از نظر گشتاور، زمان عملکرد و دمای کاری اعلام کرده است.

مدل GXVD برای Fire/Smoke

یکی از سری‌های مشخص زیمنس برای کاربردهای حریق و دود، GXVD است.

طبق مستندات رسمی زیمنس، سری GXVD یک موتور دمپر الکترونیکی، دوحالته و فنردار است که برای دمپرهای UL Listed Smoke Control و دمپرهای ترکیبی Fire/Smoke طراحی شده است.

این سری برای موتورهای دارای تغذیه 24 Vac، 120 Vac و 230 Vac ارائه شده و زمان عملکرد موتوری آن 30 ثانیه و زمان بازگشت فنری آن 15 ثانیه اعلام شده است. همچنین این سری برای دمپرهایی با گشتاور موردنیاز تا 200 lb-in یا 22 Nm طراحی شده است.

در برخی مدل‌های GXVD امکان استفاده از Electronic Fusible Link نیز وجود دارد. زیمنس برای این قابلیت چهار رده دمایی 165°F، 212°F، 250°F و 350°F را اعلام کرده است.

این مشخصات مربوط به سری GXVD و مدل‌های مشخص آن است و نباید به تمام موتورهای دمپر زیمنس تعمیم داده شود.

استانداردهای موتور دمپر حریق

در کاربردهای حریق و دود، توجه به استانداردها ضروری است.

زیمنس برای سری GXVD اعلام می‌کند که این موتورها برای استفاده با دمپرهای دارای الزامات UL 555 و UL 555S طراحی شده‌اند و عملکرد آن‌ها در قالب مجموعه موتور و دمپر مورد ارزیابی قرار می‌گیرد.

مستندات رسمی GXVD نیز تصریح می‌کنند که این محصولات برای عملکرد دمپرهای UL 555/UL 555S Listed طراحی شده‌اند و الزامات مربوط به آزمون نگهداری طولانی‌مدت را پوشش می‌دهند.

به همین دلیل، در پروژه‌های حریق و دود نباید یک موتور دمپر معمولی HVAC را صرفاً به دلیل مشابه بودن گشتاور یا ابعاد، جایگزین موتور اختصاصی Fire/Smoke کرد.

موتور دمپر سریع

زیمنس برای کاربردهایی که سرعت تغییر موقعیت دمپر اهمیت دارد، خانواده Fast-Acting Damper Actuators را نیز ارائه کرده است.

در این خانواده، مدل‌های GAP و GNP با گشتاور 53 lb-in و زمان عملکرد حدود 2 ثانیه معرفی شده‌اند.

زیمنس برای این محصولات گزینه‌های Fail-in-Place و Fail-Safe و همچنین سیگنال‌های دوحالته، شناور، 0 تا 10 ولت، 2 تا 10 ولت و 4 تا 20 میلی‌آمپر را اعلام کرده است. این تجهیزات برای کاربردهای خاصی طراحی شده‌اند که سرعت پاسخ موتور اهمیت بالایی دارد و نباید مشخصات آن‌ها به موتورهای معمولی OpenAir تعمیم داده شود.

انتخاب موتور دمپر مناسب

برای انتخاب صحیح موتور دمپر زیمنس در یک پروژه HVAC، پارامترهای زیر باید بررسی شوند:

1. نوع دمپر
2. گشتاور موردنیاز
3. Spring Return یا Non-Spring Return
4. ولتاژ تغذیه
5. نوع سیگنال کنترلی
6. Two-Position، Floating یا Modulating بودن کنترل
7. زمان حرکت
8. وجود بازخورد موقعیت
9. نیاز به ارتباط با سیستم BMS
10. شرایط محیطی محل نصب
11. الزامات استانداردی پروژه
12. سازگاری مکانیکی شفت و موتور

در کاربردهای معمول HVAC ممکن است موتور Non-Spring Return انتخاب شود، در حالی که در کاربردهایی که بازگشت دمپر هنگام قطع برق اهمیت دارد، موتور Spring Return مورد نیاز خواهد بود.

برای سیستم VAV نیز باید نوع کنترل، گشتاور، بازخورد موقعیت و سازگاری موتور با VAV Box بررسی شود.

در کاربردهای Fire/Smoke نیز انتخاب باید بر اساس مدل دمپر، تأییدیه‌ها، استانداردهای پروژه و مشخصات موتور اختصاصی همان کاربرد انجام شود.

یکی از اشتباهات رایج در انتخاب موتور دمپر، تمرکز صرف بر توان موتور است. پارامتر اصلی در انتخاب موتور دمپر، در بسیاری از کاربردها گشتاور خروجی و سازگاری آن با مکانیزم دمپر است.

برای مثال، خانواده Non-Spring Return زیمنس موتورهایی با گشتاور 44 تا 310 lb-in دارد، در حالی که خانواده Fire/Smoke و سری GXVD مشخصات متفاوتی دارند.

بنابراین انتخاب صحیح باید بر اساس مجموعه‌ای از پارامترها انجام شود، نه فقط توان یا اندازه موتور.

جمع‌بندی

موتور دمپر زیمنس یا Siemens Damper Actuator یکی از تجهیزات مهم در سیستم‌های کنترل HVAC است که برای تنظیم موقعیت دمپر و کنترل جریان هوا مورد استفاده قرار می‌گیرد. زیمنس این تجهیزات را در خانواده OpenAir و برای کاربردهای عمومی HVAC، کنترل حجم هوا و VAV، دمپرهای حریق و دود و برخی کاربردهای سریع و تخصصی ارائه می‌کند.

در موتورهای Non-Spring Return، زیمنس مدل‌هایی با گشتاور 44 تا 310 lb-in ارائه کرده است و گزینه‌هایی برای کنترل دوحالته، شناور و مدولار در این خانواده وجود دارد. برخی مدل‌ها نیز از سیگنال‌های 0 تا 10 ولت و 2 تا 10 ولت و بازخورد موقعیت پشتیبانی می‌کنند.

برای سیستم‌های VAV، موتورهای دمپر و کنترلرهای زیمنس برای کنترل حجم متغیر هوا و تنظیم دقیق موقعیت دمپر طراحی شده‌اند. در این محصولات، مشخصاتی مانند گشتاور، زمان حرکت، سیگنال کنترلی و بازخورد موقعیت اهمیت ویژه‌ای دارند.

در کاربردهای حریق و دود نیز زیمنس محصولات اختصاصی مانند سری GXVD را ارائه کرده است که برای کاربردهای UL Listed Smoke Control و Combination Fire/Smoke طراحی شده‌اند. در این سری، مشخصات مشخصی مانند عملکرد 30 ثانیه‌ای موتوری، 15 ثانیه‌ای بازگشت فنری و گشتاور تا 22 نیوتن‌متر برای مدل‌های مربوطه اعلام شده است.

در نهایت، انتخاب موتور دمپر زیمنس باید بر اساس مشخصات فنی واقعی دمپر و نیازهای سیستم کنترل انجام شود. گشتاور، نوع بازگشت، ولتاژ، سیگنال کنترلی، زمان حرکت، بازخورد موقعیت، شرایط کاری و الزامات استانداردی از مهم‌ترین پارامترهایی هستند که باید پیش از انتخاب مدل بررسی شوند.
