جعبه پلنیوم در سیستم‌های HVAC

جعبه پلنیوم یا Plenum Box محفظه‌ای واسط در سیستم توزیع هواست که معمولاً بین کانال و تجهیزات ترمینال هوا مانند دیفیوزر قرار می‌گیرد. این تجهیز برای اتصال کانال به دیفیوزر، ایجاد شرایط مناسب جریان هوا در ورودی دیفیوزر و در برخی مدل‌ها برای تنظیم و بالانس دبی هوا استفاده می‌شود. طراحی، ابعاد و تجهیزات جانبی پلنیوم باید متناسب با نوع دیفیوزر، کانال و شرایط کاری سیستم انتخاب شود.

بر اساس تعریف ASHRAE، پلنیوم محفظه یا بخشی از سیستم توزیع هواست که یک یا چند کانال به آن متصل می‌شوند. ASHRAE همچنین پلنیوم را به‌عنوان یکی از اجزایی تعریف می‌کند که می‌تواند بین کانال و یک یا چند تجهیز ترمینال هوا قرار گرفته و با توجه به طراحی یا تجهیزات جانبی، در هم‌سطح‌کردن فشار یا سرعت هوا در محل ورود به تجهیز ترمینال نقش داشته باشد.

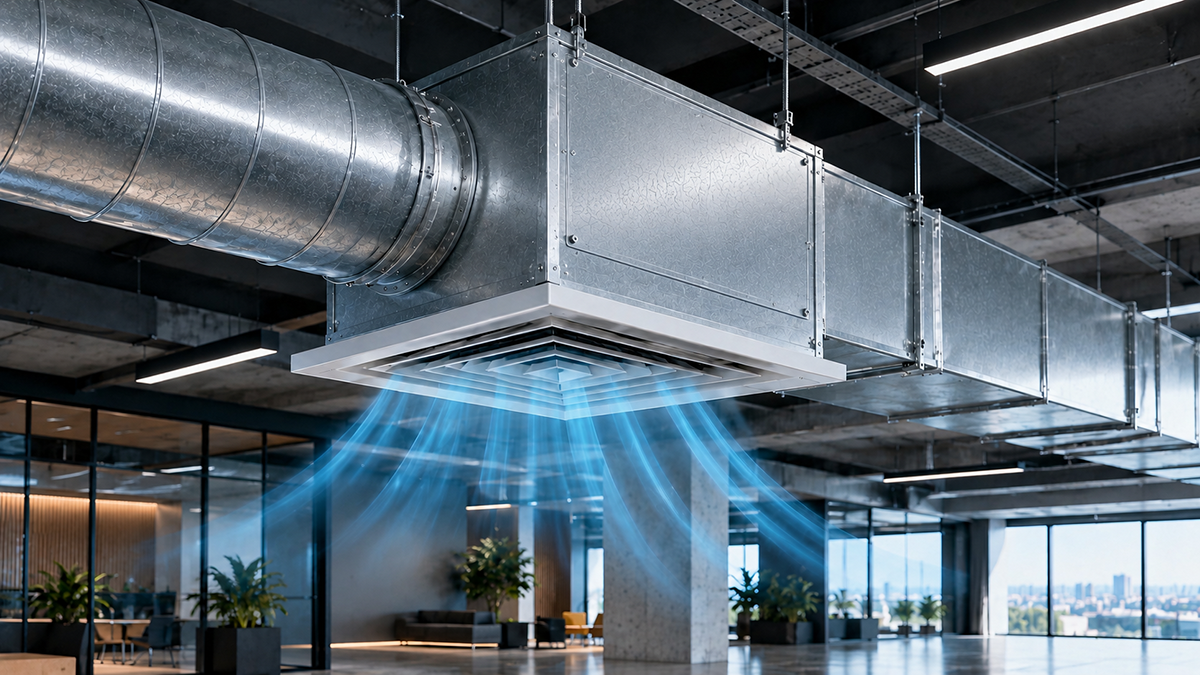

جعبه پلنیوم یک محفظه واسط بین کانال و دیفیوزر یا سایر تجهیزات ترمینال هواست. در یک آرایش متداول، کانال تأمین هوا به ورودی پلنیوم متصل می‌شود و خروجی پلنیوم نیز به دیفیوزر متصل است.

TROX نیز در محصولات خود، جعبه پلنیوم را برای اتصال دیفیوزرهای سقفی به کانال‌های گرد معرفی می‌کند. در مدل AK-Uni، پلنیوم برای اتصال دیفیوزرهای سقفی به کانال گرد استفاده شده و در ساختار آن تجهیزاتی مانند قطعه هم‌سطح‌کننده جریان، دمپر تنظیم دبی و محل اندازه‌گیری فشار نیز می‌توانند وجود داشته باشند.

بنابراین، پلنیوم صرفاً یک محفظه خالی بین کانال و دیفیوزر نیست؛ طراحی آن می‌تواند بخشی از عملکرد مجموعه توزیع هوا باشد و مشخصات آن باید با دیفیوزر، کانال و شرایط جریان هماهنگ شود.

عملکرد در سیستم HVAC

عملکرد جعبه پلنیوم به طراحی و نوع کاربرد آن بستگی دارد. یکی از کاربردهای اصلی آن، ایجاد اتصال مناسب بین کانال و دیفیوزر است. این موضوع به‌خصوص در دیفیوزرهای سقفی اهمیت دارد، زیرا دیفیوزر باید در محل مشخصی از سقف نصب شود، درحالی‌که مسیر کانال می‌تواند از جهت یا موقعیت متفاوتی به آن برسد.

در محصولات تجاری موجود، پلنیوم‌ها برای دیفیوزرهای مختلف از جمله دیفیوزرهای سقفی و دیفیوزرهای خطی طراحی می‌شوند. Halton نیز Plenum را برای اتصال دیفیوزر به کانال معرفی می‌کند و آن را بخشی برای اطمینان از عملکرد صحیح دیفیوزر می‌داند.

توزیع جریان هوا در سطح دیفیوزر

یکی از موضوعات مهم در طراحی پلنیوم، نحوه ورود هوا به دیفیوزر است. اگر پلنیوم دارای طراحی و اجزای مناسب باشد، می‌تواند شرایط جریان را در مسیر ورود به سطح دیفیوزر تحت تأثیر قرار دهد.

برای نمونه، TROX در مدل AK-Uni از یک equalising element یا عنصر هم‌سطح‌کننده استفاده می‌کند که برای توزیع یکنواخت‌تر هوا در سطح دیفیوزر در نظر گرفته شده است. این ویژگی نشان می‌دهد که طراحی داخلی پلنیوم می‌تواند در شرایط جریان ورودی به دیفیوزر نقش داشته باشد. بنابراین، نباید تمام پلنیوم‌باکس‌ها را از نظر عملکرد جریان یکسان در نظر گرفت. شکل محفظه، محل اتصال کانال، ابعاد، اجزای داخلی و نوع دیفیوزر می‌توانند بر عملکرد مجموعه اثر بگذارند.

فشار و سرعت هوا داخل پلنیوم

گاهی گفته می‌شود که جعبه پلنیوم باعث «کاهش فشار و سرعت هوا» می‌شود. این عبارت اگر به‌صورت عمومی بیان شود، از نظر فنی دقیق نیست.

پلنیوم می‌تواند با توجه به هندسه و شرایط جریان، شرایط سرعت و فشار را در مسیر ورود به دیفیوزر تغییر دهد یا برای ایجاد شرایط مناسب‌تر در ورودی تجهیز طراحی شود. اما مقدار واقعی تغییر فشار و سرعت به عواملی مانند دبی هوا، ابعاد پلنیوم، هندسه داخلی، نوع اتصال کانال، نوع دیفیوزر و نقطه کاری سیستم وابسته است.

ASHRAE نیز امکان هم‌سطح‌کردن فشار یا سرعت در محل تجهیز ترمینال را به طراحی پلنیوم و وجود تجهیزات جانبی مرتبط می‌داند، نه صرفاً به وجود یک محفظه با نام Plenum. نمی‌توان گفت هر جعبه پلنیوم به‌طور کلی باعث کاهش افت فشار سیستم می‌شود. خود پلنیوم، اتصالات و تجهیزات داخلی آن نیز می‌توانند افت فشار ایجاد کنند. برای نمونه، TROX برای پلنیوم‌های خود داده‌های فنی و مقادیر K را ارائه می‌کند که برای محاسبه فشار مرجع مرتبط با دبی تنظیم‌شده استفاده می‌شوند. این موضوع نشان می‌دهد افت فشار و رفتار جریان باید برای مدل مشخص و شرایط کاری همان تجهیز بررسی شود. بنابراین، در طراحی HVAC بهتر است افت فشار پلنیوم از روی اطلاعات فنی سازنده و شرایط واقعی سیستم بررسی شود و صرفاً بر اساس وجود یا عدم وجود پلنیوم درباره افت فشار قضاوت نشود.

دمپر و بالانس دبی

برخی پلنیوم‌ها به دمپر یا تجهیزات مخصوص تنظیم و بالانس دبی هوا مجهز می‌شوند. این تجهیزات امکان تنظیم جریان هوا در محل اتصال را فراهم می‌کنند و می‌توانند در فرآیند راه‌اندازی و بالانس سیستم مورد استفاده قرار گیرند.

TROX برای برخی Plenum Boxها دمپر تنظیم دبی را به‌صورت آپشن ارائه می‌کند و همچنین محل اندازه‌گیری فشار و تجهیزات مربوط به بالانس جریان را در طراحی برخی مدل‌ها در نظر گرفته است.

Halton نیز برای برخی پلنیوم‌ها ماژول قابل جداسازی اندازه‌گیری و بالانس دبی ارائه می‌کند و روش اندازه‌گیری دبی را بر اساس اختلاف فشار توضیح می‌دهد.

در نتیجه، وجود دمپر یا تجهیزات اندازه‌گیری و تنظیم دبی در پلنیوم به مدل و طراحی محصول بستگی دارد و نباید آن را ویژگی تمام پلنیوم‌باکس‌ها دانست.

جنس

جنس جعبه پلنیوم باید بر اساس کاربرد، طراحی محصول و الزامات پروژه تعیین شود. در محصولات تجاری مورد بررسی، فولاد گالوانیزه یکی از متریال‌های مورد استفاده برای ساخت پلنیوم است.

برای نمونه، TROX در مدل AK-Uni، بدنه Plenum Box را از ورق فولادی گالوانیزه معرفی می‌کند. در برخی محصولات Halton نیز بخش Plenum از فولاد گالوانیزه ساخته شده است.

بنابراین، انتخاب جنس پلنیوم باید بر اساس مشخصات فنی محصول و شرایط کاربرد انجام شود و نمی‌توان یک جنس واحد را برای تمام مدل‌های موجود در بازار تعیین کرد.

اتصال به کانال

اتصال میان کانال و پلنیوم باید متناسب با نوع کانال و طراحی ورودی پلنیوم انجام شود. در نمونه‌های بررسی‌شده، اتصال می‌تواند از طریق Spigot یا اتصال مناسب با کانال انجام شود. برای مثال، Halton در مدل PDA، اتصال پلنیوم به کانال را از طریق spigot مشخص کرده است. TROX نیز برای برخی پلنیوم‌های خود، اتصال مناسب برای کانال‌های گرد را در مشخصات محصول ارائه می‌کند. بنابراین، پیش از انتخاب پلنیوم باید نوع کانال، ابعاد اتصال، محل اتصال و مشخصات دیفیوزر بررسی شود.

نصب در سقف کاذب

جعبه پلنیوم در بسیاری از سیستم‌های توزیع هوای سقفی، در فضای بالای سقف کاذب قرار می‌گیرد و به دیفیوزر متصل می‌شود. روش نصب به طراحی محصول و ساختار سقف بستگی دارد.

برای نمونه، Halton برای برخی مدل‌های پلنیوم، نصب در سقف کاذب با میله‌های رزوه‌ای M8 را مشخص کرده و نحوه اتصال پلنیوم به کانال را نیز توضیح داده است. این جزئیات مربوط به همان محصول است و نباید به‌عنوان روش نصب عمومی برای تمام پلنیوم‌ها در نظر گرفته شود. جزئیات نصب، محل آویزها، نحوه اتصال دیفیوزر و روش مهار پلنیوم باید بر اساس دستورالعمل سازنده همان مدل اجرا شود.

دیفیوزرهای خطی

جعبه پلنیوم فقط برای دیفیوزرهای سقفی چهارگوش یا گرد استفاده نمی‌شود. در سیستم‌های دارای Linear Slot Diffuser نیز پلنیوم به‌عنوان بخش اتصال میان کانال و دیفیوزر مورد استفاده قرار می‌گیرد.

Halton برای دیفیوزرهای خطی SLL و SLN، پلنیوم‌هایی را ارائه می‌کند که برای اتصال واحد تأمین یا تخلیه هوا به کانال طراحی شده‌اند. برخی از این مدل‌ها نیز دارای تجهیزات کاهش صدا و ماژول اندازه‌گیری و بالانس دبی هستند. این موضوع نشان می‌دهد که شکل و ساختار پلنیوم باید متناسب با نوع دیفیوزر انتخاب شود.

نکات مهم برای سیستم HVAC

انتخاب صحیح جعبه پلنیوم باید در کنار انتخاب دیفیوزر و طراحی سیستم توزیع هوا انجام شود. مهم‌ترین پارامترهایی که باید بررسی شوند عبارت‌اند از:

• نوع دیفیوزر
• ابعاد و شکل دیفیوزر
• دبی هوای طراحی
• نوع و ابعاد اتصال کانال
• محل و جهت اتصال کانال
• افت فشار مجاز
• نیاز به دمپر و بالانس دبی
• نیاز به اندازه‌گیری فشار یا دبی
• الزامات آکوستیکی
• فضای موجود برای نصب
• نحوه اتصال و آویزکردن پلنیوم

اطلاعات دقیق این پارامترها باید از دیتاشیت و اطلاعات فنی مدل موردنظر استخراج شود. برای مثال، TROX برای پلنیوم‌های خود مقادیر فنی مرتبط با دبی و فشار را ارائه می‌کند و Halton نیز اطلاعات مربوط به اندازه‌گیری و تنظیم دبی را در مشخصات برخی مدل‌ها ارائه داده است.

اهمیت انتخاب صحیح در طراحی HVAC

جعبه پلنیوم بخشی از مجموعه توزیع هواست و انتخاب آن نباید جدا از دیفیوزر و کانال انجام شود. ابعاد و طراحی پلنیوم باید با نوع دیفیوزر، دبی هوای موردنیاز، اتصال کانال و شرایط نصب هماهنگ باشد.

همچنین اگر پلنیوم دارای دمپر، عنصر هم‌سطح‌کننده، محل اندازه‌گیری فشار یا سایر تجهیزات جانبی باشد، عملکرد این اجزا نیز باید در طراحی و راه‌اندازی سیستم در نظر گرفته شود. محصولات مختلف ممکن است از نظر طراحی داخلی، نحوه اتصال، متریال و تجهیزات جانبی تفاوت داشته باشند.

جمع‌بندی

جعبه پلنیوم یک جزء واسط در سیستم توزیع هواست که می‌تواند برای اتصال کانال به دیفیوزر یا سایر تجهیزات ترمینال هوا مورد استفاده قرار گیرد. طراحی پلنیوم می‌تواند بر شرایط جریان هوا در ورودی دیفیوزر اثر بگذارد و در برخی مدل‌ها، تجهیزاتی مانند دمپر تنظیم دبی، عنصر هم‌سطح‌کننده و تجهیزات اندازه‌گیری فشار نیز در آن پیش‌بینی می‌شود.

با این حال، عملکرد پلنیوم به طراحی واقعی آن وابسته است. بنابراین نمی‌توان ویژگی‌هایی مانند کاهش افت فشار، کاهش سرعت یا توزیع یکنواخت هوا را بدون توجه به مدل، هندسه، دبی و شرایط کاری به تمام جعبه‌های پلنیوم نسبت داد. انتخاب صحیح این تجهیز باید هم‌زمان با انتخاب دیفیوزر، کانال و شرایط طراحی سیستم HVAC انجام شود.
